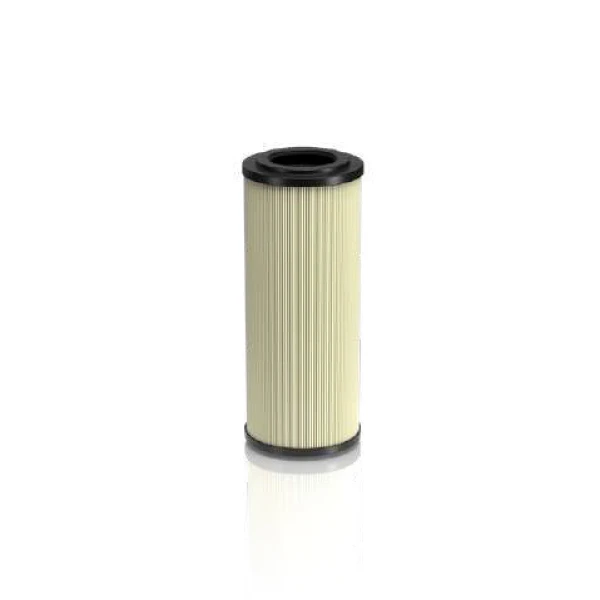

Elemento in carta rinforzata MP Filtri

Descrizione

Principio di Funzionamento e Protezione del Sistema

L’affidabilità dei sistemi oleodinamici dipende direttamente dal controllo della contaminazione. L’Elemento in carta rinforzata MP Filtri rappresenta una barriera essenziale contro le particelle solide, che costituiscono la causa principale di malfunzionamenti e guasti nei circuiti idraulici. La tecnologia impiegata si basa sui principi della filtrazione di profondità, dove le fibre sovrapposte creano percorsi di diverse forme in grado di intrappolare particelle di dimensioni inferiori al diametro dei pori. Questo metodo di arresto meccanico risulta estremamente efficace per mantenere la purezza del fluido.

Caratteristiche Costruttive e Materiali

Appartenente alla Serie N e identificato come Tipo R, questo specifico setto filtrante è realizzato in fibra di cellulosa impregnata con resine. La sua caratteristica distintiva è l’integrazione di una rete metallica di supporto. Questa struttura composita è progettata per incrementare significativamente la resistenza meccanica, permettendo all’elemento di sopportare le sollecitazioni derivanti dalla pressione differenziale senza subire deformazioni.

La struttura avanzata degli elementi filtranti MP Filtri prevede inoltre strati protettivi per salvaguardare l’integrità del materiale pieghettato. Esternamente, componenti come un tubo in PET e una rete metallica proteggono il filtro durante le fasi di assemblaggio, manutenzione e dall’impatto del flusso in ingresso. All’interno, un tubo forato di rinforzo garantisce la stabilità strutturale necessaria per evitare il collasso sotto pressione.

Il Sistema Esclusivo MYclean

Per garantire la massima efficienza e affidabilità operativa, MP Filtri ha sviluppato l’esclusivo elemento filtrante MYclean. Questa tecnologia impiega un sistema di connessione poligonale dotato di una guarnizione dedicata. Tale design ingegneristico assicura l’utilizzo esclusivo di ricambi originali, garantendo il corretto posizionamento e funzionamento del filtro all’interno del sistema. L’innovazione è tutelata da molteplici brevetti internazionali, inclusi brevetti in Italia, Europa e Canada.

Applicazioni e Varianti della Serie N

L’Elemento in carta rinforzata Tipo R è ingegnerizzato specificamente per l’installazione su filtri a bassa e media pressione. Le serie compatibili con questa tecnologia includono la gamma LMP MULTIPORT (modelli 110, 120, 123), le serie LMP (210, 211, 400, 401, 430, 431) e LMD (211, 400, 401, 431), nonché i modelli LDP e LDD.

Oltre al Tipo R, la Serie N include varianti per differenti requisiti operativi. Il Tipo P (Elemento in carta), realizzato con un unico strato in fibra di cellulosa rinforzata con resine, offre un’efficienza βx = 2 nominale ed è applicabile su filtri in aspirazione, sul ritorno e spin-on. Il Tipo M (Rete metallica) impiega una rete con filtrazione nominale da 25 µm a 250 µm, configurazione ideale per fluidi speciali o quando è richiesta la massima resistenza meccanica.

Conformità Normativa e Test di Laboratorio

Ogni elemento filtrante rispetta rigorosamente le normative tecniche del settore idraulico. Le prestazioni sono validate attraverso il test Multi-pass secondo lo standard ISO 16889, che valuta l’efficienza di filtrazione e la capacità di ritenzione del contaminante in correlazione alla pressione differenziale. La conformità si estende a numerosi altri standard internazionali, tra cui la ISO 2941 per la verifica della pressione di collasso e scoppio, la ISO 2943 per la compatibilità dei materiali con i fluidi, e la ISO 3968 per la valutazione delle caratteristiche di pressione differenziale in funzione della portata.

Tabella tecnica riepilogativa delle caratteristiche principali dei Elemento in carta rinforzata MP Filtri.
