Filtri in aspirazione ESA – EBS UFI

Descrizione

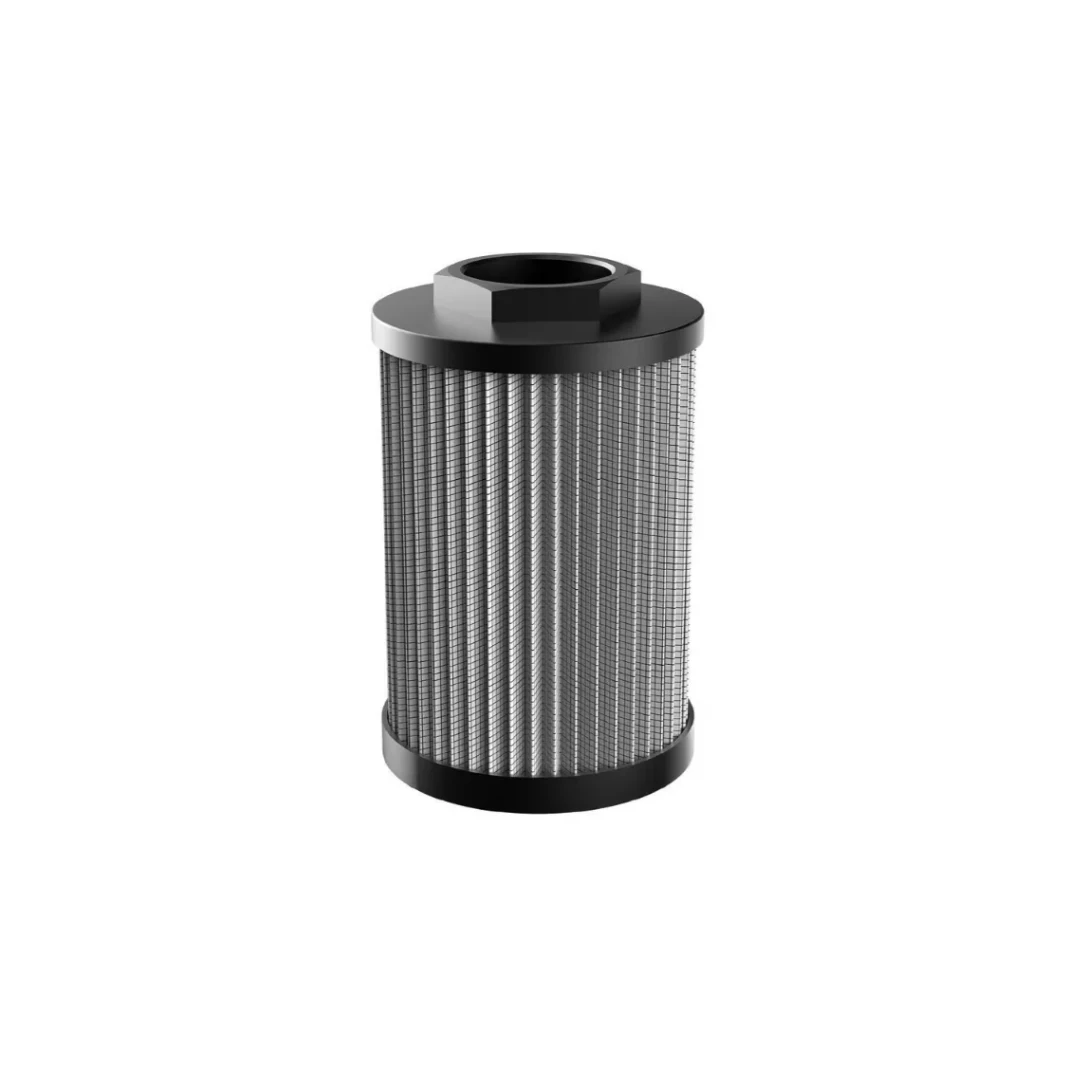

Filtri in Aspirazione Immersi Serie ESA e ESB UFI: Protezione Completa per Pompe Idrauliche

Le serie ESA ed ESB di UFI Filters offrono soluzioni affidabili per la filtrazione sulla linea di aspirazione, prevenendo l’ingresso di contaminanti grossolani nel circuito idraulico e proteggendo la pompa da danni prematuri. Progettati per essere installati direttamente all’interno del serbatoio, sotto il livello dell’olio, questi filtri combinano materiali robusti con opzioni avanzate di configurazione.

Differenze tra Serie ESA e ESB

Sebbene condividano la stessa struttura di base e le medesime prestazioni idrauliche, le due serie si distinguono per una caratteristica fondamentale:

• Serie ESA: Filtro in aspirazione standard.
• Serie ESB: Dotato di una colonna magnetica integrata (“Magnetic core”) in materiale sinterizzato, che trattiene le particelle metalliche ferrose sospese nell’olio, offrendo un ulteriore livello di protezione per i componenti del sistema.

Caratteristiche Costruttive e Materiali

I filtri sono costruiti utilizzando materiali selezionati per garantire compatibilità e durata:

• Connettore e Fondello: Realizzati in Poliammide per le dimensioni standard (fino alla serie 43), mentre per le taglie più grandi (51 e 52) il connettore è in Alluminio e il fondello in Acciaio Zincato, assicurando robustezza strutturale anche per portate elevate.
• Valvola di Bypass: Integrata nel design (opzionale), realizzata in Poliammide.

Elementi Filtranti Formula UFI

La filtrazione è affidata a reti metalliche della famiglia FormulaUFI.WEB, ottimizzate per la filtrazione di superficie in aspirazione. Sono disponibili tre gradi di filtrazione:

• ME: Rete metallica 60 µm.
• MF: Rete metallica 90 µm.
• MG: Rete metallica 250 µm. La struttura dell’elemento è progettata per resistere a una pressione differenziale di collasso di 100 kPa (1 bar).

Specifiche Prestazionali e Operative

I Filtri in aspirazione ESA – ESB UFI coprono un vasto range di esigenze applicative:

• Portata Massima (Qmax): Fino a 600 l/min.
• Temperatura di Esercizio: Da -25°C a +110°C.
• Valvola di Bypass: Disponibile con taratura a 30 kPa (0,3 bar) ±10% per prevenire la cavitazione in caso di intasamento o basse temperature (opzione standard “A”, o senza bypass “W” per ESA, non disponibile per ESB).

Compatibilità e Connessioni

Questi filtri sono pienamente compatibili con fluidi idraulici HH, HL, HM, HR, HV e HTG secondo la norma ISO 6743/4. Le opzioni di connessione includono filettature BSP e NPT, con dimensioni che variano da 3/8″ fino a 4″, garantendo la massima flessibilità di installazione.

Tabella tecnica riepilogativa delle caratteristiche principali dei Filtri in aspirazione ESA – ESB UFI.
