Filtri in aspirazione FSC UFI

Descrizione

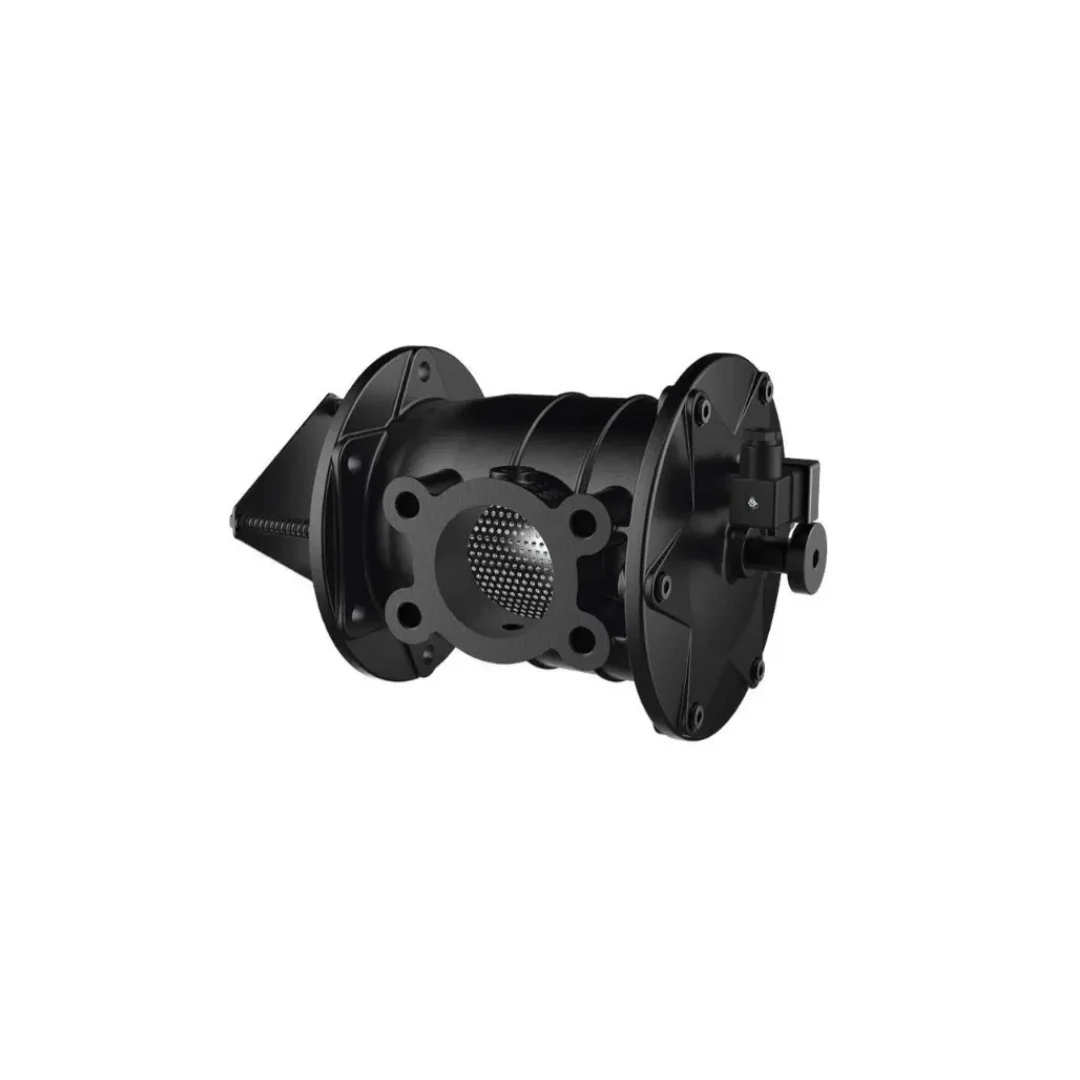

Filtri in Aspirazione a Montaggio Laterale Serie FSC UFI: Manutenzione Semplificata e Protezione

La serie FSC di UFI Filters offre una soluzione avanzata per la filtrazione in aspirazione, progettata specificamente per essere montata sulla parete laterale del serbatoio. Questa configurazione è ideale per applicazioni dove lo spazio sopra il serbatoio è limitato o per facilitare l’accesso durante la manutenzione.

Valvola di Esclusione e Facilità di Manutenzione

La caratteristica distintiva dei filtri FSC è la presenza di una valvola di esclusione (“shut-off valve”) integrata. Questo meccanismo permette di isolare il filtro dal resto del serbatoio, consentendo la sostituzione dell’elemento filtrante anche quando il filtro è posizionato sotto il livello dell’olio, senza la necessità di svuotare l’intero serbatoio. Ciò riduce drasticamente i tempi di fermo macchina e semplifica le operazioni di service.

Caratteristiche Costruttive e Materiali

La costruzione dei filtri FSC varia in base alla taglia per garantire la massima affidabilità:

• FSC 31 & 41: Coperchio e testa in lega di alluminio, tazza in poliammide.
• FSC 71 & 81: Coperchio e corpo in alluminio.
• FSC 51 & 61: Corpo in acciaio e coperchio in alluminio.
• Valvola di Shut-off: Realizzata in poliammide per garantire resistenza e durata.
• Guarnizioni: Standard in NBR Nitrile, con opzione FKM Fluoroelastomero su richiesta.

Elementi Filtranti Formula UFI

I filtri utilizzano elementi della famiglia ESC con media filtrante FormulaUFI.WEB in rete metallica, disponibili in tre gradi di filtrazione:

• ME: 60 µm
• MF: 90 µm
• MG: 250 µm L’elemento filtrante è progettato per resistere a una pressione differenziale di collasso di 100 kPa (1 bar).

Prestazioni e Specifiche Tecniche

I Filtri in aspirazione FSC UFI coprono un ampio range di portate:

• Portata Massima (Qmax): Fino a 500 l/min.
• Temperatura di Esercizio: Da -25°C a +110°C.
• Connessioni: Disponibili con filettature BSP (da 1″1/4 a 1″1/2) o flange SAE 3000 psi (da 2″1/2 a 4″).

Accessori

La serie può essere equipaggiata con diversi accessori per monitorare lo stato del filtro, tra cui indicatori di intasamento (vacuometri o vacuostati) e un nucleo magnetico (“magnetic core”) opzionale per trattenere le particelle ferrose.

Tabella tecnica riepilogativa delle caratteristiche principali dei Filtri in aspirazione FSC UFI
