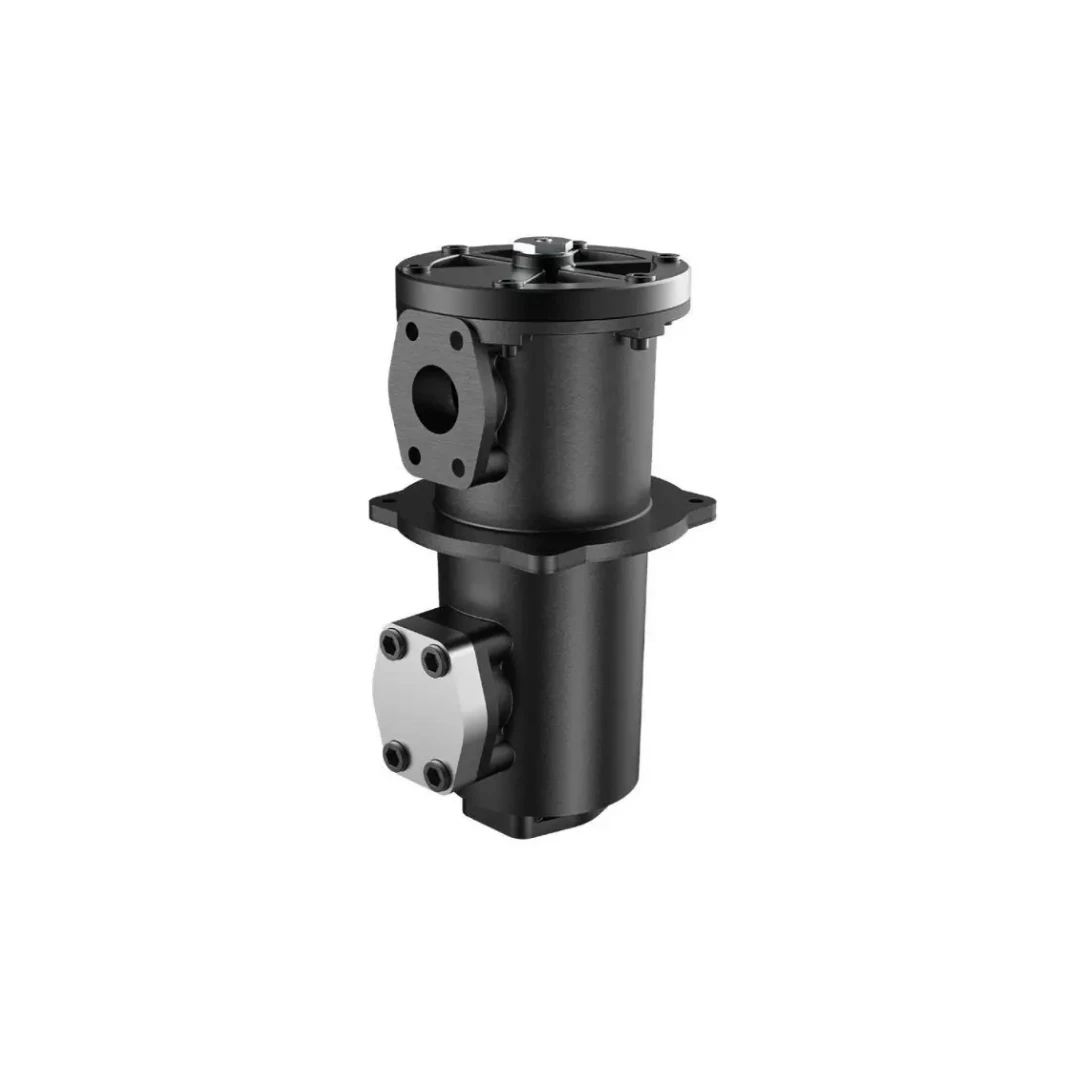

Filtri in aspirazione FSD UFI

Descrizione

Protezione Avanzata per Pompe Idrauliche: Filtri Serie FSD

I filtri della serie FSD di UFI Filters rappresentano una soluzione robusta e affidabile per la linea di aspirazione dei circuiti oleodinamici. Progettati per essere installati direttamente sul serbatoio, questi componenti svolgono un ruolo critico nel prevenire l’ingresso di contaminanti solidi nella pompa, preservandone l’integrità e prolungando la vita operativa dell’intero impianto.

Caratteristiche Costruttive e Materiali

La serie FSD è ingegnerizzata per resistere a condizioni operative gravose. La struttura varia in base alla dimensione:

• Corpo e Coperchio: Per le grandezze standard, sono realizzati in lega di alluminio anodizzato, garantendo leggerezza e resistenza alla corrosione. Per le grandezze maggiori (61 e 62), l’alloggiamento è costruito in acciaio per supportare flussi più elevati.
• Valvola di Bypass: Realizzata in poliammide, è integrata nel sistema con una taratura di 35 kPa (0,35 bar) ± 10% per garantire il flusso continuo anche in caso di intasamento o partenze a freddo.
• Guarnizioni: Standard in NBR Nitrile, con opzione in FKM (fluoroelastomero) su richiesta.

Elementi Filtranti FormulaUFI

Il cuore del filtro è costituito dagli elementi filtranti della famiglia ERD, progettati con reti metalliche per la filtrazione di superficie. Le opzioni di media filtrante disponibili includono:

• ME: FormulaUFI.WEB con filtrazione a 60 µm.
• MF: FormulaUFI.WEB con filtrazione a 90 µm.
• MG: FormulaUFI.WEB con filtrazione a 250 µm. L’elemento filtrante è progettato per resistere a una pressione differenziale di collasso di 1 MPa (10 bar).

Specifiche Tecniche e Prestazioni

I Filtri in aspirazione FSD UFI coprono un ampio range di esigenze idrauliche:

• Portata: Gestiscono portate fino a un massimo di 700 l/min.
• Connessioni: Ampia versatilità grazie a connessioni disponibili in filettatura BSP, NPT, SAE e flange SAE 3000 psi. Le dimensioni delle porte variano da 1/2″ fino a 4″.
• Condizioni Operative: Operano efficacemente in un range di temperatura compreso tra -25°C e +110°C.

Compatibilità dei Fluidi

Questi filtri sono pienamente compatibili con fluidi a base di oli minerali secondo la norma ISO 6743/4, specificamente per le classi HH, HL, HM, HV e HTG.

Manutenzione e Accessori

La manutenzione è semplificata grazie all’accesso al coperchio superiore. Per il monitoraggio dello stato di intasamento, i filtri possono essere equipaggiati con indicatori di intasamento (vacuometri o vacuostati) con corpo in ottone, o forniti con sede tappata.

Tabella tecnica riepilogativa delle caratteristiche principali dei Filtri in aspirazione FSD UFI.
