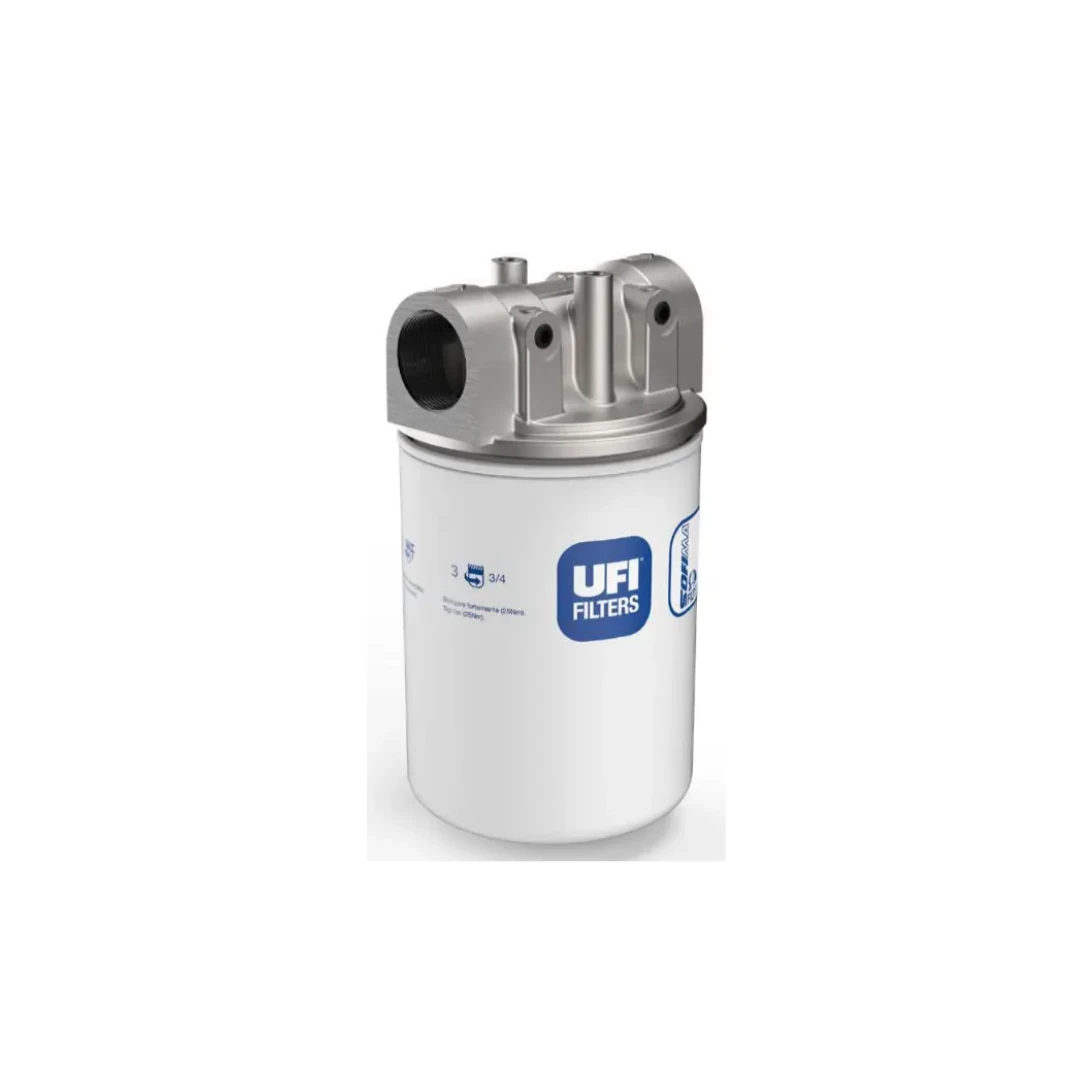

Filtri in aspirazione FSE UFI

Descrizione

Filtri in Aspirazione Spin-On Serie FSE UFI: Protezione e Praticità

La serie FSE di UFI Filters rappresenta una soluzione efficace e compatta per la filtrazione sulla linea di aspirazione dei sistemi oleodinamici. Questi filtri spin-on sono progettati per essere installati direttamente sul serbatoio, immersi nel fluido, offrendo una protezione fondamentale per la pompa contro le particelle contaminanti che potrebbero causare usura prematura o guasti.

Caratteristiche Costruttive e Materiali

I filtri FSE sono costruiti per garantire affidabilità e durata:

• Testa: Realizzata in lega di alluminio, leggera e resistente alla corrosione.
• Cartuccia Spin-on: Il corpo della cartuccia è in acciaio, assicurando robustezza strutturale.
• Valvola di Bypass: Integrata nel filtro, è realizzata in poliammide e tarata a 30 kPa (0,30 bar) ± 10% per prevenire la cavitazione della pompa in caso di intasamento dell’elemento o partenze a freddo.
• Guarnizioni: Standard in NBR Nitrile, con opzione in FKM Fluoroelastomero su richiesta.

Elementi Filtranti FormulaUFI

La serie utilizza elementi filtranti della famiglia ESE, disponibili con diversi media per adattarsi alle specifiche esigenze di pulizia:

• FormulaUFI.CELL (CC/CD): Media in cellulosa impregnata con gradi di filtrazione di 10 µm e 25 µm.
• FormulaUFI.WEB (ME/MF): Media in rete metallica con gradi di filtrazione di 60 µm e 90 µm. L’elemento filtrante è progettato per resistere a una pressione differenziale di collasso di 400 kPa (4 bar).

Prestazioni e Specifiche Tecniche

I Filtri in aspirazione FSE UFI sono progettati per sistemi con portate medio-basse:

• Portata Massima (Qmax): Fino a 75 l/min.
• Connessioni: Disponibili con filettature BSP (da 3/4″ a 1″1/2) o flange SAE 3000 psi con viti metriche.
• Temperatura di Esercizio: Operano efficacemente in un ampio intervallo termico, da -25°C a +110°C.

Compatibilità dei Fluidi

Questi filtri offrono piena compatibilità con fluidi idraulici classificati HH, HL, HM, HV e HTG secondo la norma ISO 6743/4.

Configurazioni Speciali

Per portate superiori o esigenze specifiche, i modelli FSE 3+ e FSE 4+ utilizzano configurazioni a doppia cartuccia (es. FSE31 utilizza due elementi ESE21), raddoppiando la superficie filtrante e la capacità di accumulo.

Tabella tecnica riepilogativa delle caratteristiche principali dei Filtri in aspirazione FSE UFI.
