Filtri in aspirazione MSZ UFI

Descrizione

Filtri in Aspirazione MSZ UFI: Protezione Immersa per Sistemi Oleodinamici

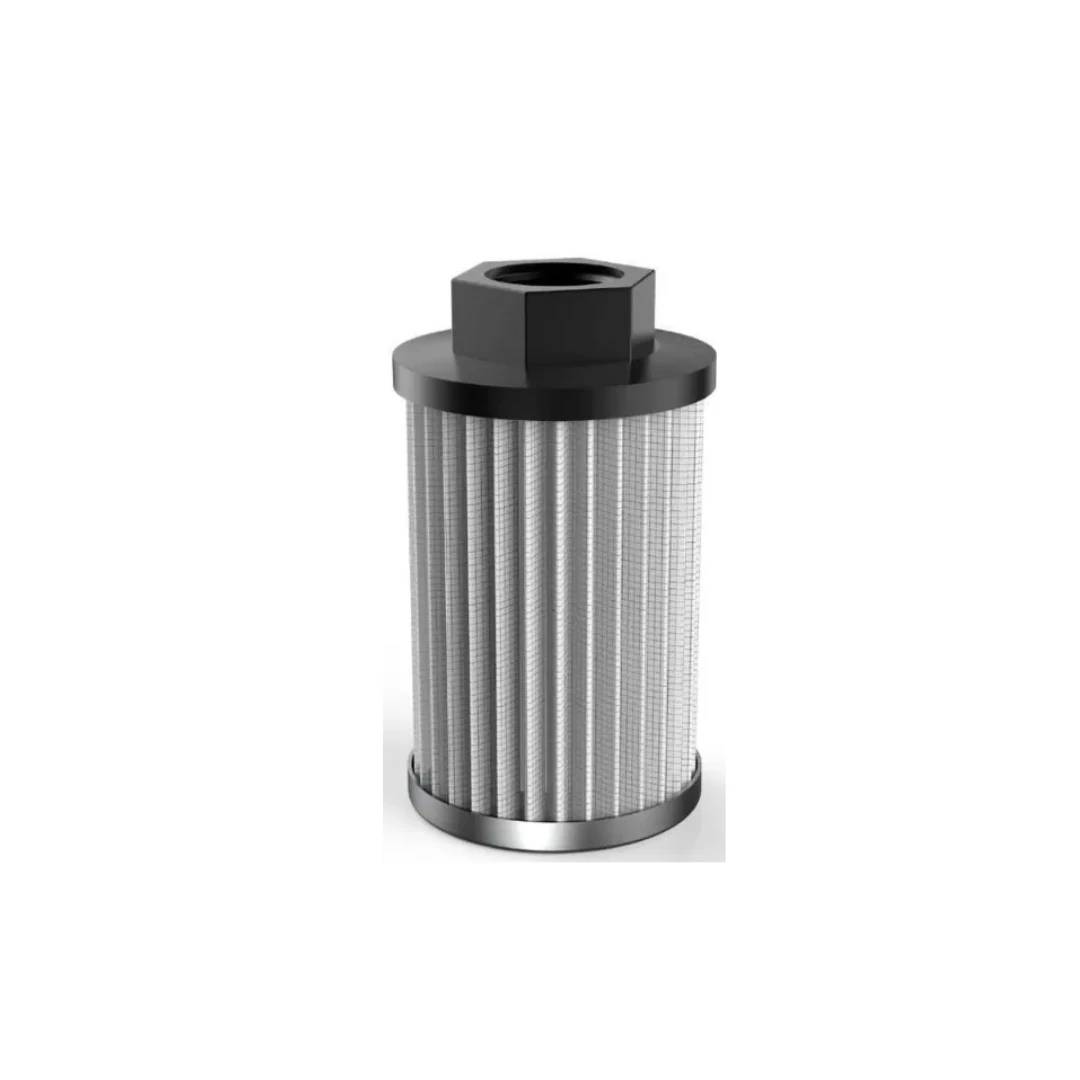

La serie MSZ di UFI Filters è costituita da filtri in aspirazione (crépine) progettati per essere installati direttamente all’interno del serbatoio, collegati alla linea di aspirazione della pompa. Questi componenti svolgono un ruolo cruciale nella prevenzione dell’ingresso di contaminanti grossolani nel circuito, proteggendo la pompa e garantendo la longevità del sistema idraulico.

Caratteristiche Costruttive e Materiali

I filtri MSZ si distinguono per una costruzione ibrida che combina leggerezza e resistenza:

• Connettore: Realizzato in Poliammide, assicura una connessione affidabile e resistente alla corrosione.
• Nucleo Interno e Fondello: Costruiti in acciaio zincato (“Zinc plated steel”), conferiscono stabilità strutturale all’elemento filtrante.
• Resistenza: La struttura è progettata per resistere a una pressione differenziale di collasso di 100 kPa (1 bar).

Elementi Filtranti FormulaUFI

La filtrazione è affidata a reti metalliche della famiglia FormulaUFI.WEB, ideali per la filtrazione di superficie in aspirazione. Sono disponibili due gradi di filtrazione per adattarsi alle diverse esigenze di pulizia del fluido:

• MN: Rete metallica con grado di filtrazione 90 µm.
• DC: Rete metallica con grado di filtrazione 250 µm.

Prestazioni e Specifiche Operative

I Filtri in aspirazione MSZ UFI coprono un ampio range di portate e condizioni operative:

• Portata: La serie gestisce portate fino a un massimo (Qmax) di 600 l/min, rendendola adatta per svariate applicazioni industriali.
• Temperatura: L’intervallo di temperatura di esercizio va da -25°C a +90°C.
• Valvola di Bypass: Su richiesta, i filtri possono essere equipaggiati con una valvola di bypass con taratura a 30 kPa (0,3 bar) ±10%, per evitare la cavitazione della pompa in caso di intasamento o bassa temperatura dell’olio.

Compatibilità e Connessioni

I filtri sono pienamente compatibili con fluidi idraulici HH, HL, HM, HR, HV e HTG secondo la norma ISO 6743/4. La connessione al serbatoio è versatile, con opzioni di filettatura sia BSP che NPT, disponibili in dimensioni che variano da 1/2″ a 3″.

Tabella tecnica riepilogativa delle caratteristiche principali dei Filtri in aspirazione MSZ UFI.
