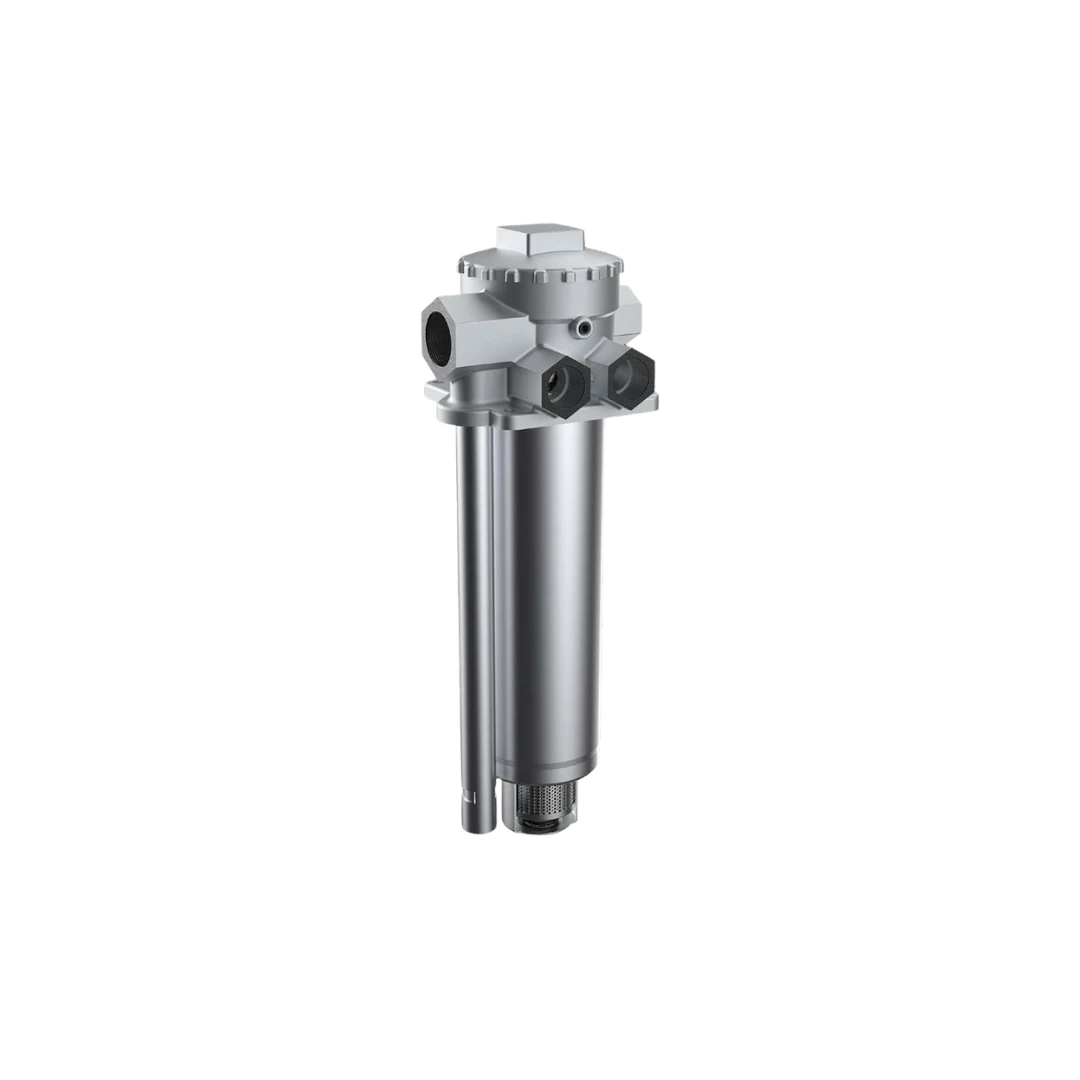

Filtri per Trasmissioni FTA – FTB UFI

Descrizione

Filtri per Trasmissioni Idrostatiche Serie FTA e FTB: Protezione e Affidabilità

La serie FTA-FTB di UFI Filters rappresenta una soluzione specializzata per la filtrazione nei circuiti di trasmissione idrostatica. Questi filtri sono progettati per gestire flussi combinati di aspirazione e ritorno, proteggendo efficacemente i componenti critici come le pompe di boost e le valvole di emergenza.

Configurazioni e Principio di Funzionamento

La gamma si distingue in due versioni principali per adattarsi a diverse esigenze impiantistiche:

• Serie FTA: Caratterizzata da una valvola di bypass interna.
• Serie FTB: Dotata di una valvola di bypass esterna.

Il sistema è progettato per filtrare l’olio che ritorna al serbatoio e contemporaneamente alimentare la linea di aspirazione della pompa di sovralimentazione, riducendo i rischi di cavitazione e garantendo olio pulito al circuito chiuso.

Caratteristiche Costruttive e Materiali

I filtri sono costruiti per resistere a condizioni operative gravose:

• Testata: Realizzata in lega di alluminio.
• Coperchio: In poliammide per le grandezze 2 (FTA/FTB 23) e in lega di alluminio per le grandezze 3 (FTA/FTB 31-32-33).
• Contenitore (Bowl): In acciaio, garantendo robustezza strutturale.
• Guarnizioni: Standard in NBR Nitrile.

Elementi Filtranti e Media

La serie utilizza la tecnologia FormulaUFI.MICRON in fibra di vetro inorganica, specifica per garantire elevati standard di pulizia (ß > 1.000) anche con elevate pressioni differenziali (Δp 2 MPa / 20 bar). I gradi di filtrazione disponibili sono:

• FC: 12 µm.
• FS: 16 µm.

Accessori e Opzioni di Valvole

I filtri possono essere configurati con diverse opzioni di valvole per ottimizzare il circuito:

• Opzione A: Valvola di pressurizzazione (consigliata per montaggio orizzontale).
• Opzione B: Valvola di pressurizzazione + foro di drenaggio (consigliata per montaggio verticale).
• Opzione C e D: Includono un bypass di aspirazione con uno strainer da 125 µm che protegge la valvola di emergenza in caso di mancanza momentanea di olio nell’aspirazione della pompa di boost.

Tabella tecnica riepilogativa delle caratteristiche principali dei Filtri per Trasmissioni FTA – FTB UFI
