Filtri sul Ritorno FRA UFI

Descrizione

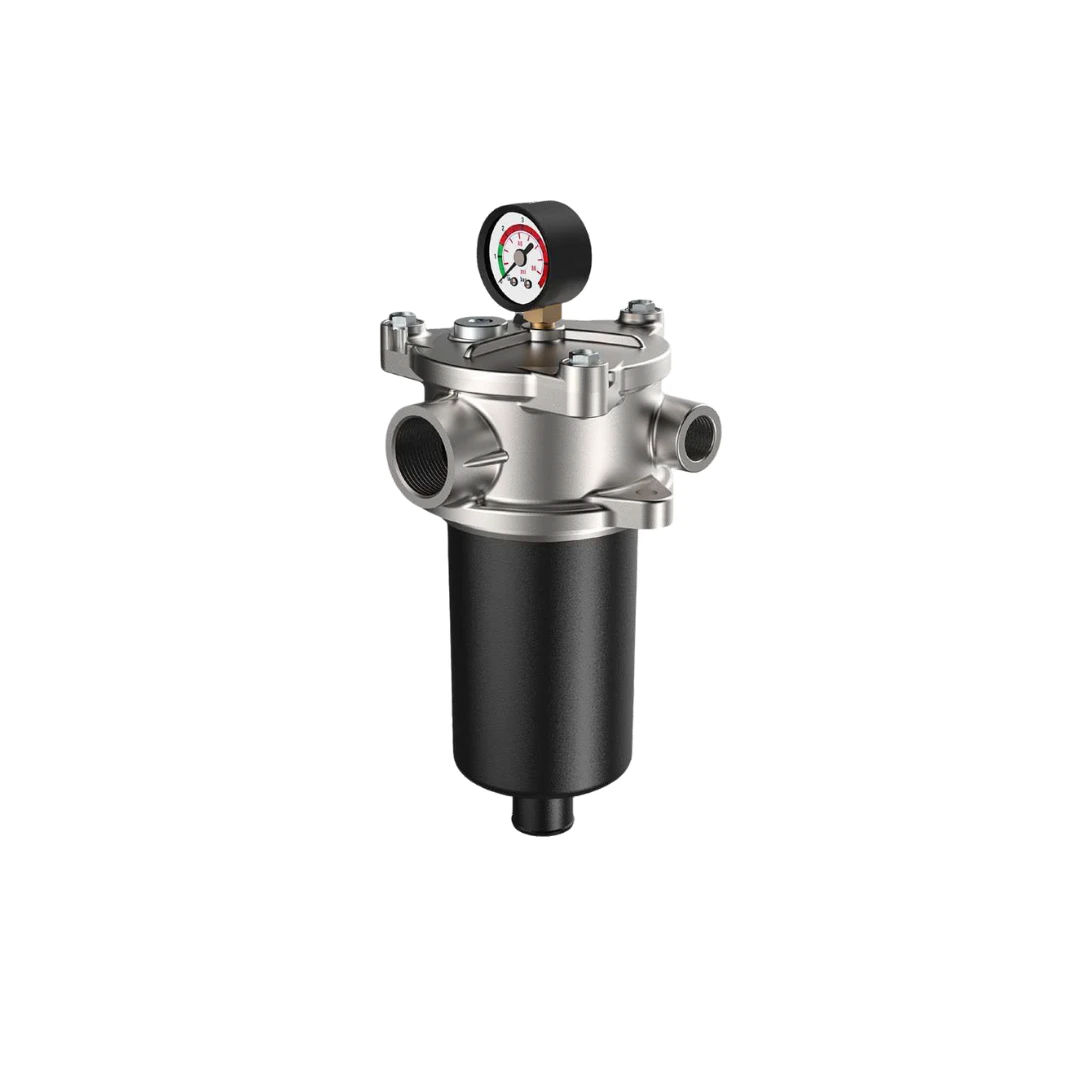

Filtri sul Ritorno Serie FRA UFI: Efficienza e Versatilità per Linee di Ritorno

La serie FRA di UFI Filters rappresenta una soluzione avanzata per la filtrazione sulla linea di ritorno dei sistemi oleodinamici. Questi filtri sono progettati specificamente per l’installazione sulla sommità del serbatoio (“Tank top return line filter”), prevenendo l’ingresso di contaminanti nel serbatoio e proteggendo i componenti del sistema dall’usura.

Caratteristiche Costruttive e Materiali

La costruzione dei filtri FRA combina materiali leggeri e resistenti per garantire durata e affidabilità:

• Testa e Coperchio: Realizzati in lega di alluminio.
• Contenitore (Tazza): Il materiale varia in base alla dimensione per ottimizzare le prestazioni. È in Poliammide per i modelli FRA 21, 31, 32, 33 e 41. È in Acciaio Zincato per i modelli FRA 11, 42, 51, 52, 53 e 5D.
• Valvola di Bypass: Integrata nel sistema, realizzata in Poliammide, con una taratura di 170 kPa (1,7 bar) ±10% per garantire il passaggio del fluido in caso di intasamento o basse temperature.
• Guarnizioni: Standard in NBR Nitrile, con opzione FKM Fluoroelastomero su richiesta.

Elementi Filtranti e Media

La serie FRA supporta una vasta gamma di media filtranti della famiglia FormulaUFI per adattarsi a diverse esigenze di pulizia:

• FormulaUFI.MICRON (FA, FB, FC, FD): Microfibra di vetro con filtrazione da 5 a 21 µm (ß > 1.000).
• FormulaUFI.CELL (CC, CD): Cellulosa impregnata da 10 µm e 25 µm (ß > 2).
• FormulaUFI.WEB (ME): Rete metallica da 60 µm.

L’elemento filtrante è progettato per resistere a una pressione differenziale di collasso di 300 kPa (3 bar).

Prestazioni e Condizioni Operative

I Filtri sul Ritorno FRA UFI offrono prestazioni elevate in un design compatto:

• Portata Massima (Qmax): Fino a 700 l/min.
• Pressione di Lavoro: Max 300 kPa (3 bar).
• Temperatura di Esercizio: Da -25°C a +110°C.

Accessori e Opzioni

La serie offre flessibilità grazie a diverse opzioni e accessori:

• Porte: Disponibili con filettature BSP, NPT, SAE e flange SAE 3000 psi.
• Indicatori di Intasamento: Predisposizione per manometri posteriori o inferiori e pressostati.
• Accessori Aggiuntivi: Possibilità di integrare un nucleo magnetico (M) o un tappo di riempimento (P).

Tabella tecnica riepilogativa delle caratteristiche principali dei Filtri sul Ritorno FRA UFI
