Filtri sul Ritorno FRF UFI

Descrizione

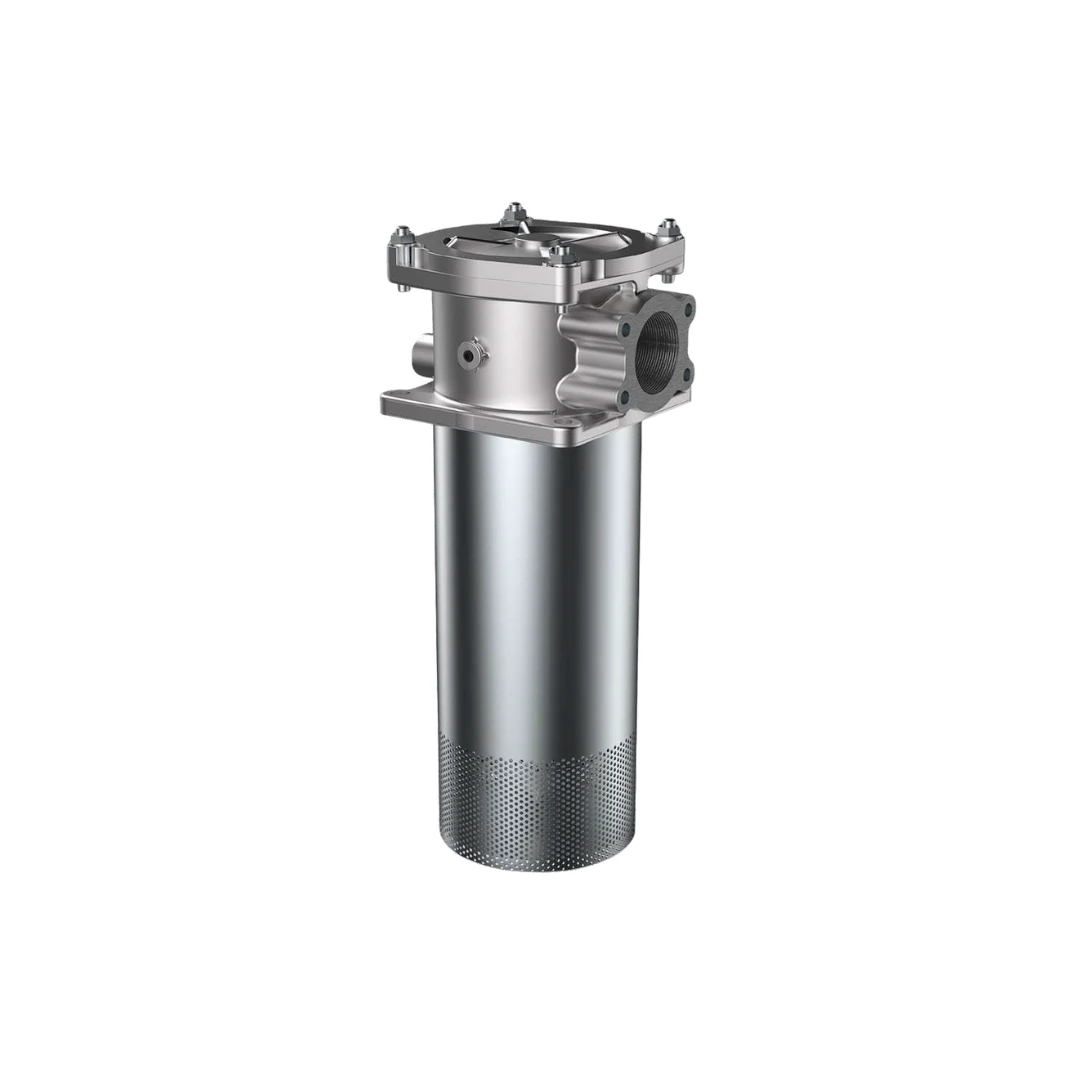

Filtri sul Ritorno Serie FRF UFI: Alte Portate e Tecnologia IN-OUT

La serie FRF di UFI Filters rappresenta il vertice della gamma per la filtrazione sulla linea di ritorno (“tank top return line filter”). Questi filtri si distinguono per la configurazione del flusso “In-Out” (dall’interno all’esterno dell’elemento filtrante), che ottimizza la distribuzione del fluido e la capacità di accumulo dei contaminanti.

Caratteristiche Costruttive e Materiali

La struttura dei filtri FRF è progettata per garantire robustezza e durata anche in applicazioni gravose:

• Testa e Coperchio: Realizzati in lega di alluminio, combinano leggerezza e resistenza.
• Diffusore: Costruito in acciaio zincato, assicura una corretta dispersione del fluido nel serbatoio, riducendo turbolenze e formazione di schiuma.
• Supporto Elemento: In poliammide per le serie FRF1 e FRF2, in lega di alluminio per le serie FRF3 e FRF4.
• Valvola di Bypass: Integrata e tarata a 150 kPa (1,5 bar) ±10% per garantire la sicurezza del sistema.

Elementi Filtranti FormulaUFI

I filtri FRF utilizzano elementi filtranti della famiglia ERF, disponibili con una vasta gamma di media filtranti per ogni esigenza:

• FormulaUFI.MICRON (FA, FB, FC, FD): Microfibra di vetro inorganica con gradi di filtrazione da 5 a 21 µm (ß > 1.000).
• FormulaUFI.CELL (CC): Cellulosa impregnata da 10 µm.
• FormulaUFI.WEB (ME): Rete metallica da 60 µm.

L’elemento è progettato per resistere a una pressione differenziale di collasso di 1 MPa (10 bar).

Prestazioni e Specifiche Tecniche

I Filtri sul Ritorno FRF UFI sono ideali per impianti ad alta portata:

• Portata Massima (Qmax): Fino a 2.200 l/min.
• Pressione di Lavoro: Max 1 MPa (10 bar).
• Temperatura di Esercizio: Da -25°C a +110°C.
• Connessioni: Ampia scelta di filettature BSP, NPT, SAE e flange SAE 3000 psi, con opzioni a porta singola o doppia per la massima flessibilità di installazione.

Accessori

La serie può essere equipaggiata con diversi accessori, tra cui indicatori di intasamento (manometri o pressostati) e un nucleo magnetico (per FRF1X in acciaio fosfatato, per altri modelli in materiale sinterizzato) per la ritenzione di particelle ferrose.

Tabella tecnica riepilogativa delle caratteristiche principali dei Filtri sul Ritorno FRF UFI
