Filtri sul Ritorno FRG UFI

Descrizione

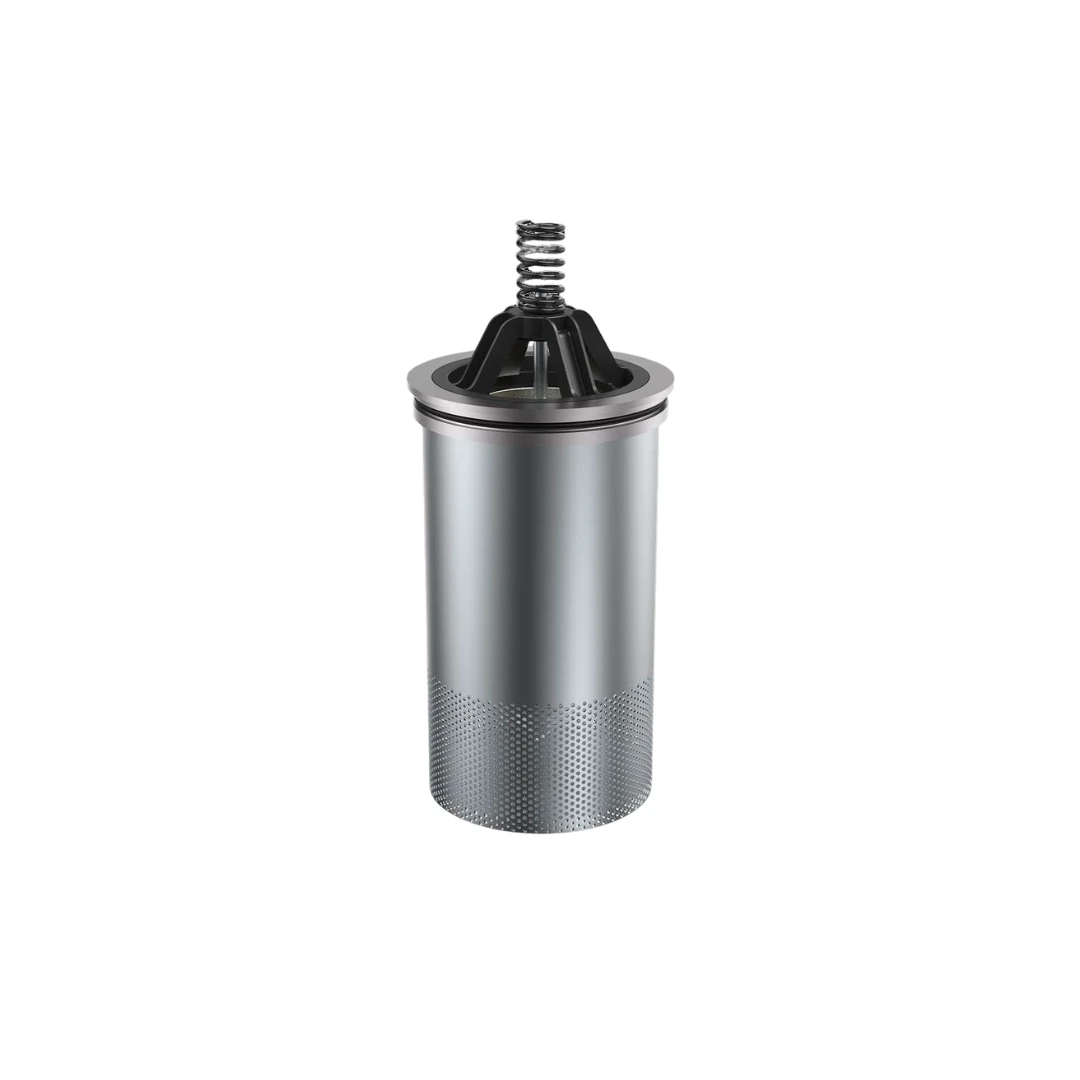

Filtri sul Ritorno Immersi Serie FRG UFI: Sicurezza e Alte Prestazioni

La serie FRG di UFI Filters rappresenta una soluzione avanzata per la filtrazione sulla linea di ritorno, progettata per essere inserita direttamente nel serbatoio (“Tank insert return line filter”). La caratteristica distintiva di questi filtri è la direzione del flusso dall’interno verso l’esterno (“inside to outside filtration”). Questo design assicura che tutte le particelle contaminate rimangano intrappolate all’interno della cartuccia, impedendo qualsiasi rilascio nel serbatoio durante le operazioni di sostituzione dell’elemento filtrante.

Caratteristiche Costruttive e Materiali

I filtri FRG sono costruiti per garantire durata e affidabilità anche in applicazioni gravose:

• Testa e Coperchio: Realizzati in lega di alluminio.
• Diffusore: In acciaio zincato, ottimizza il flusso dell’olio in uscita riducendo la formazione di schiuma e turbolenze.
• Supporto Elemento: In poliammide per le serie minori, in lega di alluminio per le serie FRG3+ e FRG4+.
• Valvola di Bypass: Integrata con taratura a 150 kPa (1,5 bar) ±10%, garantisce la sicurezza del sistema.

Elementi Filtranti FormulaUFI

La serie utilizza elementi filtranti della famiglia ERF, disponibili con diverse tecnologie di media filtrante:

• FormulaUFI.MICRON (FA, FB, FC, FD): Microfibra di vetro inorganica con gradi di filtrazione assoluta da 5 a 21 µm (ß > 1.000).
• FormulaUFI.CELL (CC): Cellulosa impregnata da 10 µm.
• FormulaUFI.WEB (ME): Rete metallica da 60 µm. L’elemento è progettato per resistere a una pressione differenziale di collasso di 1 MPa (10 bar).

Prestazioni e Specifiche Tecniche

I Filtri sul Ritorno FRG UFI sono ideali per impianti che richiedono portate molto elevate:

• Portata Massima (Qmax): Fino a 2.400 l/min.
• Pressione di Lavoro: Max 1 MPa (10 bar).
• Temperatura di Esercizio: Da -25°C a +110°C.
• Connessioni: Il montaggio avviene tramite flangia sul serbatoio (tipo “T”).

Accessori

I filtri possono essere equipaggiati con indicatori di intasamento (manometri o pressostati) e, opzionalmente, con un nucleo magnetico integrato (in materiale sinterizzato) per trattenere le particelle ferrose più fini, prolungando la vita del fluido e dei componenti.

Tabella tecnica riepilogativa delle caratteristiche principali dei Filtri sul Ritorno FRG UFI
