Filtri sul Ritorno FRH UFI

Descrizione

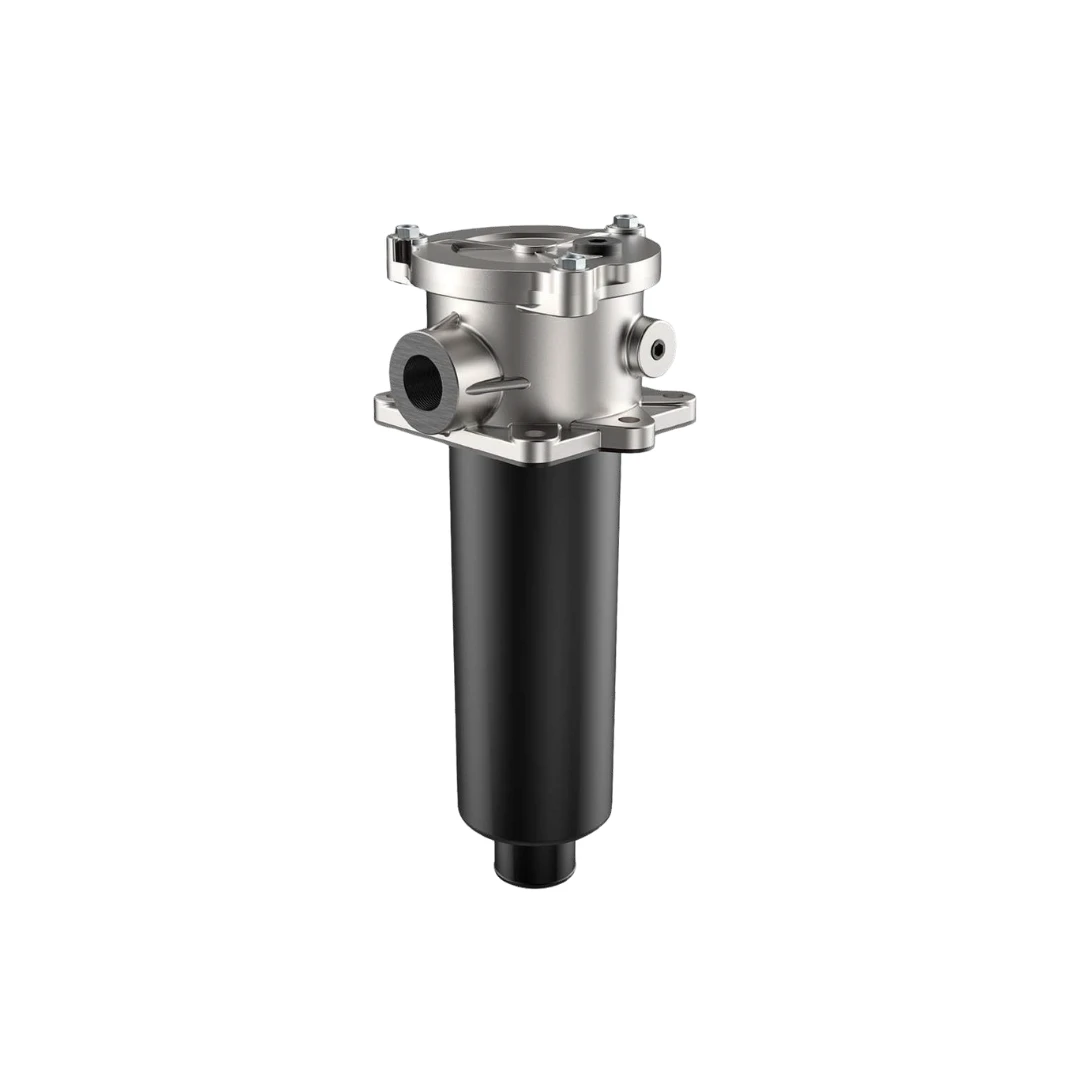

Filtri sul Ritorno Serie FRH UFI: Compattezza e Performance per Linee di Ritorno

La serie FRH di UFI Filters offre una soluzione efficace per la filtrazione sulla linea di ritorno dei sistemi oleodinamici. Progettati per l’installazione diretta sulla sommità del serbatoio, questi filtri impediscono ai contaminanti di rientrare nel sistema, proteggendo i componenti critici e prolungando la vita dell’olio.

Caratteristiche Costruttive e Materiali

La costruzione dei filtri FRH è pensata per garantire affidabilità e compatibilità ambientale:

• Testa e Coperchio: Realizzati in lega di alluminio, che assicura resistenza meccanica e leggerezza.
• Contenitore (Tazza): Costruito in Poliammide, un materiale robusto e resistente alla corrosione.
• Valvola di Bypass: Integrata e realizzata in Poliammide, con una taratura standard di 170 kPa (1,7 bar) ±10% per garantire la sicurezza del sistema in caso di intasamento.
• Guarnizioni: Standard in NBR Nitrile, con opzione in FKM Fluoroelastomero su richiesta.

Elementi Filtranti FormulaUFI

La serie FRH utilizza elementi filtranti della famiglia ERA, disponibili con diverse tecnologie di media per ogni esigenza:

• FormulaUFI.MICRON (FA, FB, FC, FD): Microfibra di vetro inorganica con gradi di filtrazione da 5 a 21 µm (ß > 1.000).
• FormulaUFI.CELL (CC, CD): Cellulosa impregnata da 10 µm e 25 µm (ß > 2).
• FormulaUFI.WEB (ME): Rete metallica da 60 µm.

L’elemento è progettato per resistere a una pressione differenziale di collasso di 300 kPa (3 bar).

Prestazioni e Specifiche Tecniche

I Filtri sul Ritorno FRH UFI offrono prestazioni ottimali in un design compatto:

• Portata Massima (Qmax): Fino a 200 l/min.
• Pressione di Lavoro: Max 300 kPa (3 bar).
• Temperatura di Esercizio: Da -25°C a +110°C.

Connessioni e Accessori

La gamma FRH offre diverse opzioni di connessione per adattarsi a vari impianti:

• Porte: Filettature BSP, NPT o SAE, e opzione flangiata SAE 3000 psi (doppia porta per alcuni modelli).
• Dimensioni Porte: Disponibili da 3/4″ a 1″1/2.
• Indicatori: Predisposizione per manometri posteriori o inferiori e pressostati.
• Accessori Aggiuntivi: Possibilità di dotare il filtro di un tappo di riempimento (“filling plug”).

Tabella tecnica riepilogativa delle caratteristiche principali dei Filtri sul Ritorno FRH UFI
