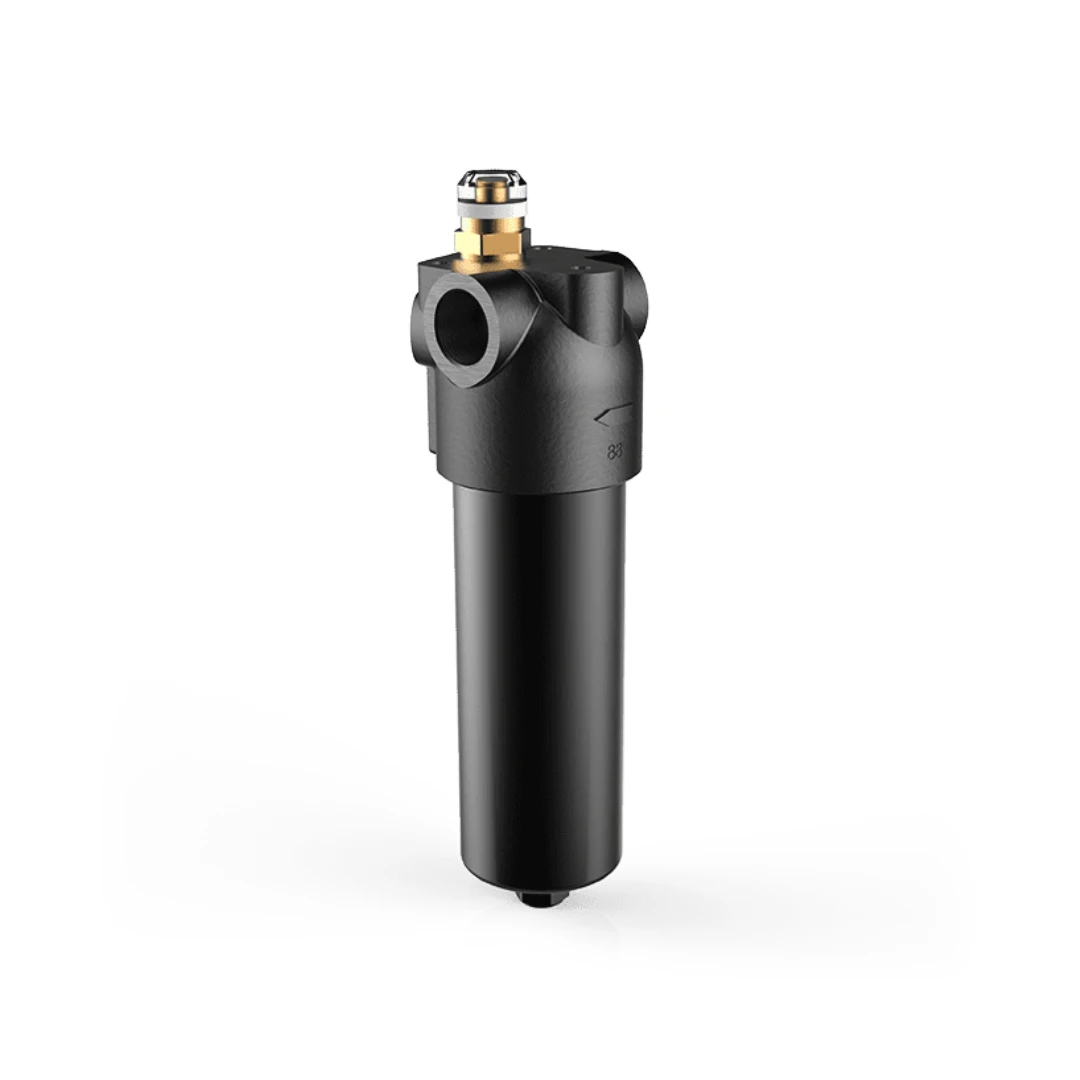

Filtro aria in mandata FPC UFI

Descrizione

Filtri in Linea ad Alta Pressione Serie FPC UFI: Robustezza e Affidabilità

La serie FPC di UFI Filters rappresenta una soluzione di eccellenza per la filtrazione in mandata (“High pressure inline filter”) in applicazioni che richiedono resistenza a pressioni elevate e affidabilità costante. Questi filtri sono progettati per essere installati direttamente sulla linea di pressione, proteggendo i componenti più sensibili del sistema idraulico dalla contaminazione solida.

Caratteristiche Costruttive e Materiali

La struttura del Filtro aria in mandata FPC UFI è ingegnerizzata per resistere a condizioni operative gravose:

• Testata: Realizzata in ghisa (“Cast iron”), assicura stabilità dimensionale e resistenza meccanica superiori.
• Contenitore (Bowl): Costruito in acciaio per sopportare picchi di pressione fino a 35 MPa.
• Valvola di Bypass: Realizzata in acciaio, è disponibile con tarature di 350 kPa (3,5 bar) o 600 kPa (6 bar) ±10%, garantendo il flusso dell’olio anche in caso di intasamento dell’elemento.
• Guarnizioni: Standard in NBR Nitrile, con opzione in FKM Fluoroelastomero su richiesta per fluidi speciali o alte temperature.

Elementi Filtranti FormulaUFI

La serie FPC utilizza elementi filtranti della famiglia EPC, disponibili in diverse configurazioni per soddisfare ogni esigenza di pulizia e resistenza:

• Serie Standard: Resistenza al collasso di 2 MPa (20 bar).
• Serie H+: Resistenza al collasso elevata di 21 MPa (210 bar), ideale per sistemi senza bypass o soggetti a forti colpi d’ariete.
• Media Filtranti: Disponibili in FormulaUFI.MICRON (microfibra di vetro inorganica) con filtrazione da 5 a 30 µm (ß > 1.000) e FormulaUFI.CELL (cellulosa impregnata) da 10 µm.

Prestazioni e Specifiche Tecniche

Questo filtro offre prestazioni elevate in dimensioni compatte:

• Pressione Massima di Lavoro: 35 MPa (350 bar).
• Portata Massima (Qmax): Fino a 150 l/min.
• Temperatura di Esercizio: Da -25°C a +110°C.
• Compatibilità Fluidi: Piena compatibilità con fluidi HH, HL, HM, HV e HTG secondo la norma ISO 6743/4.

Connessioni e Manutenzione

La gamma FPC offre flessibilità di installazione con connessioni filettate BSP, Metriche (M22x1,5) e SAE, disponibili nelle dimensioni da 1/2″ a 3/4″. La manutenzione è semplice: lo smontaggio della tazza permette una rapida sostituzione dell’elemento filtrante. Per garantire la corretta chiusura, si raccomanda una coppia di serraggio di 50 Nm +5/0 per la tazza.

Tabella tecnica riepilogativa delle caratteristiche principali dei Filtro aria in mandata FPC UFI
