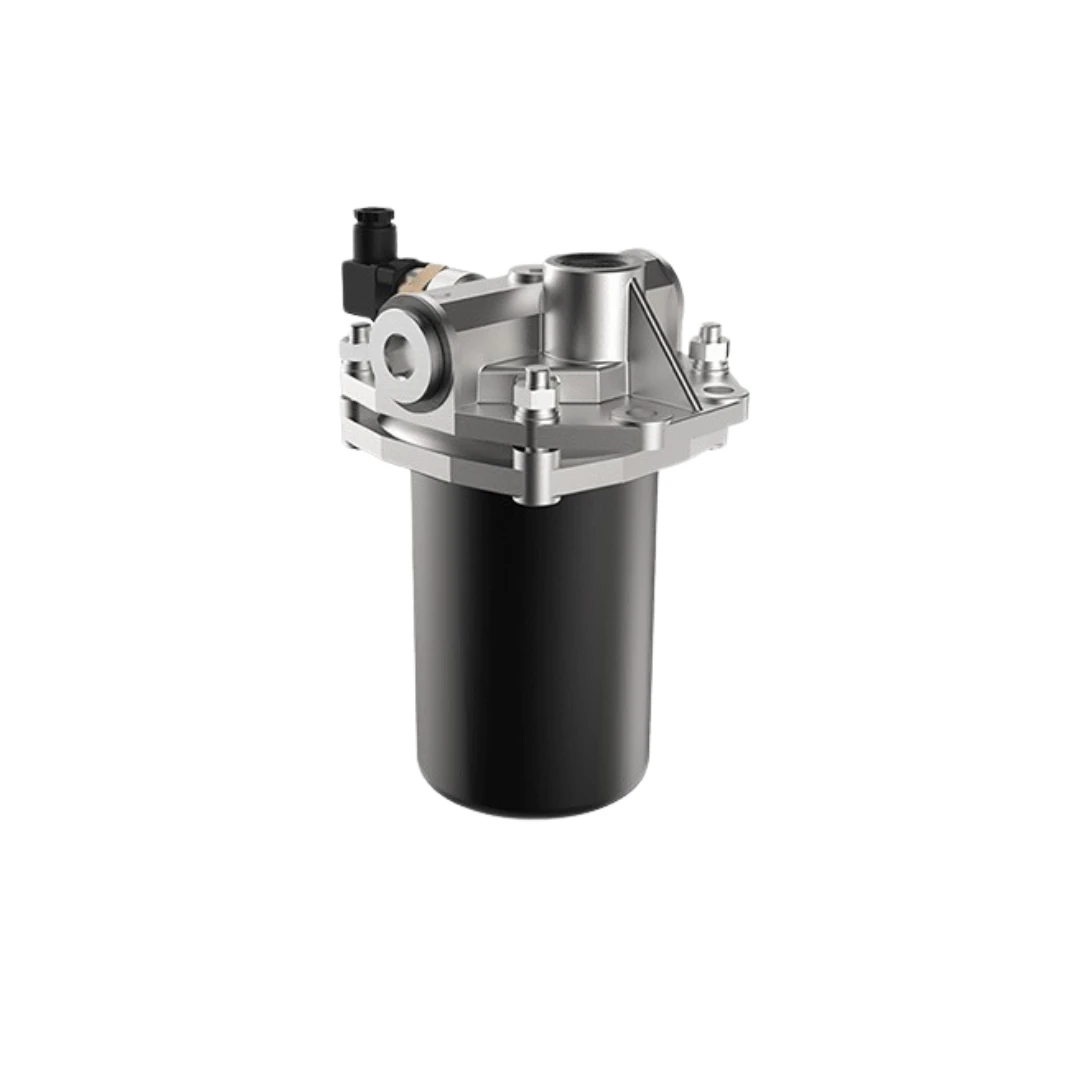

Filtro aria in mandata FPH UFI

Descrizione

Filtri in Linea ad Alta Pressione Serie FPH UFI: Efficienza e Compattezza

La serie FPH di UFI Filters rappresenta una soluzione robusta ed efficiente per la filtrazione in mandata ad alta pressione. Questi filtri a 3 vie (“3-way inline filter”) sono progettati per proteggere i componenti critici del circuito idraulico, garantendo elevate prestazioni anche in spazi ridotti.

Caratteristiche Costruttive e Materiali

I filtri FPH sono costruiti con materiali di alta qualità per assicurare resistenza e durata:

• Testata: Realizzata in lega di alluminio, combina leggerezza e resistenza meccanica.
• Contenitore (Bowl): In acciaio, progettato per resistere a pressioni di lavoro fino a 2 MPa (20 bar).
• Valvola di Bypass: Integrata e realizzata in poliammide, con una taratura di 170 kPa (1,7 bar) ±10% per garantire la sicurezza del sistema.
• Guarnizioni: Standard in NBR Nitrile, con opzione in FKM Fluoroelastomero su richiesta per applicazioni specifiche.

Elementi Filtranti FormulaUFI

La serie utilizza elementi filtranti della famiglia ERA, disponibili con diverse tecnologie di media per soddisfare ogni esigenza di filtrazione:

• FormulaUFI.MICRON (FA, FB, FC, FS, FD, FE): Microfibra di vetro inorganica con gradi di filtrazione assoluta da 5 a 30 µm (ß > 1.000), per la massima efficienza.
• FormulaUFI.WEB (ME, MF): Rete metallica da 60 e 90 µm, ideale per filtrazioni più grossolane o fluidi ad alta viscosità.

L’elemento filtrante è progettato per resistere a una pressione differenziale di collasso di 300 kPa (3 bar).

Prestazioni e Specifiche Tecniche

I Filtri aria in mandata FPH UFI offrono prestazioni eccellenti per un’ampia gamma di applicazioni:

• Pressione Massima di Lavoro: 2 MPa (20 bar).
• Portata Massima (Qmax): Fino a 400 l/min.
• Temperatura di Esercizio: Da -25°C a +110°C.
• Connessioni: Disponibili con filettature BSP o NPT, nelle dimensioni da 3/8″ a 1″1/2.

Manutenzione e Accessori

La manutenzione è facilitata dal design che permette lo smontaggio della flangia inferiore per la sostituzione dell’elemento. I filtri sono predisposti per l’installazione di indicatori di intasamento (manometri, pressostati o vuotometri) per un monitoraggio costante dello stato di efficienza.

Tabella tecnica riepilogativa delle caratteristiche principali dei Filtro aria in mandata FPH UFI
