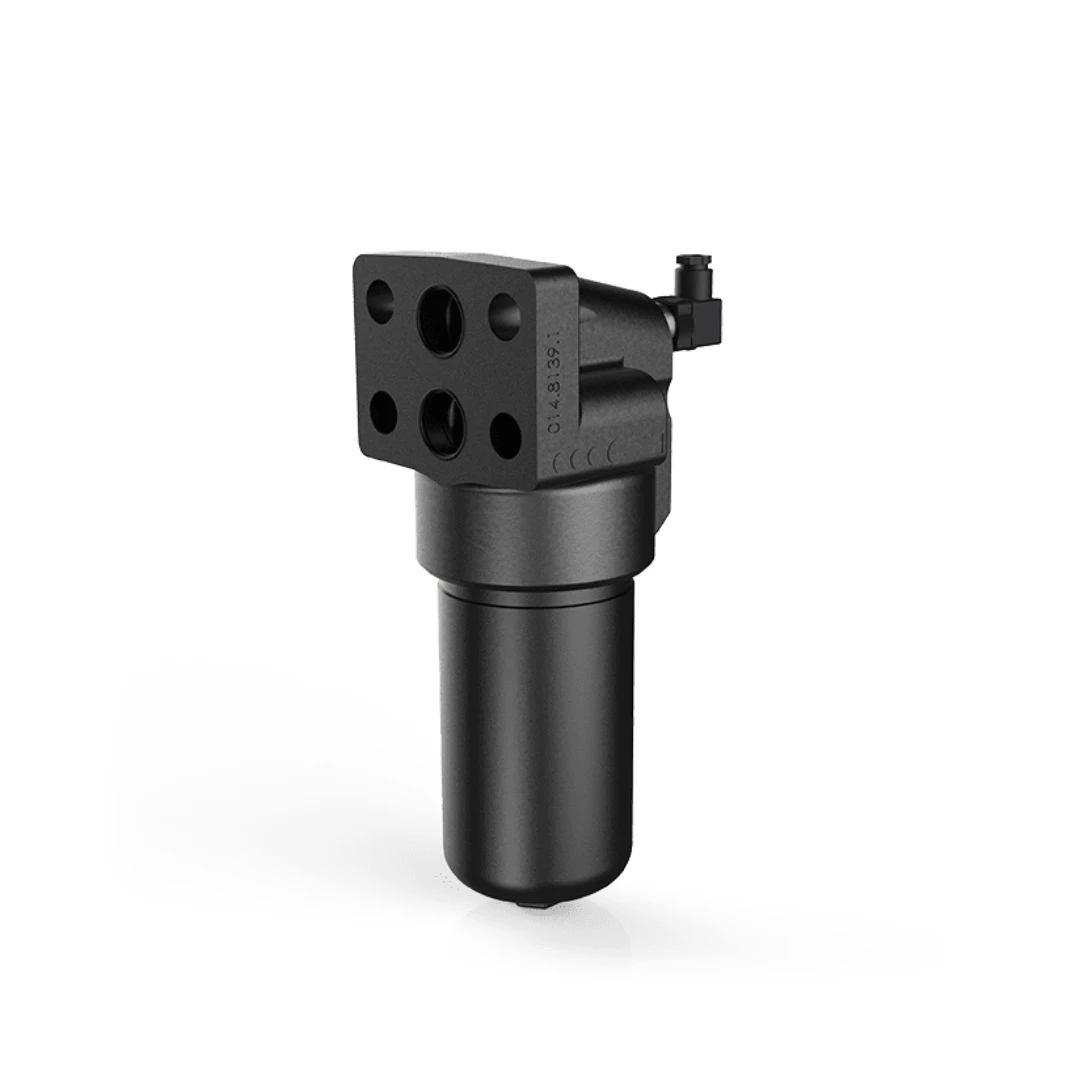

Filtro aria in mandata FPL UFI

Descrizione

Filtri a Piastra per Alta Pressione Serie FPL UFI: Potenza e Integrazione

La serie FPL di UFI Filters offre soluzioni avanzate per la filtrazione in mandata ad alta pressione con montaggio flangiato laterale (“manifold side mounting”). Questi filtri sono progettati per essere installati direttamente su blocchi integrati o centraline, eliminando la necessità di tubazioni e raccordi, riducendo gli ingombri e minimizzando le perdite di carico.

Caratteristiche Costruttive e Materiali

La costruzione robusta dei filtri FPL garantisce affidabilità anche nelle condizioni più estreme:

• Testata: Realizzata in ghisa (“Cast iron”), assicura stabilità dimensionale e resistenza alle alte pressioni.
• Contenitore (Bowl): Costruito in acciaio estruso per sopportare pressioni di lavoro fino a 31,5 MPa (315 bar).
• Valvola di Bypass: Integrata e realizzata in acciaio, con taratura a 600 kPa (6 bar) ±10%.
• Guarnizioni: Standard in NBR Nitrile, con opzione FKM Fluoroelastomero su richiesta.
• Sede Indicatore: In ottone, per una connessione sicura degli strumenti di monitoraggio.

Elementi Filtranti FormulaUFI

La serie utilizza elementi filtranti della famiglia EPB, disponibili in diverse configurazioni per ottimizzare la pulizia del fluido:

• Serie Standard: Pressione di collasso 2 MPa (20 bar), con media FormulaUFI.MICRON (FA, FB, FC, FS, FD, FE) o FormulaUFI.CELL (CC).
• Serie H+: Pressione di collasso elevata di 21 MPa (210 bar), per applicazioni senza bypass o con picchi di pressione elevati, con media FormulaUFI.MICRON (HA, HB, HC, HD).

Specifiche Tecniche e Prestazioni

I Filtri aria in mandata FPL UFI offrono prestazioni di vertice per sistemi idraulici complessi:

• Pressione Massima di Lavoro: 31,5 MPa (315 bar).
• Portata Massima (Qmax): Fino a 400 l/min.
• Temperatura di Esercizio: Da -25°C a +110°C.
• Compatibilità Fluidi: Idoneo per fluidi HH, HL, HM, HV e HTG secondo ISO 6743/4.

Installazione e Manutenzione

Il montaggio a piastra laterale semplifica l’integrazione nel circuito. La manutenzione è facilitata dalla possibilità di rimuovere la tazza per sostituire l’elemento filtrante. È essenziale seguire le coppie di serraggio indicate per garantire la tenuta: 70 Nm +5/0 per la tazza e 40 Nm +5/0 per l’indicatore.

Tabella tecnica riepilogativa delle caratteristiche principali dei Filtro aria in mandata FPL UFI
