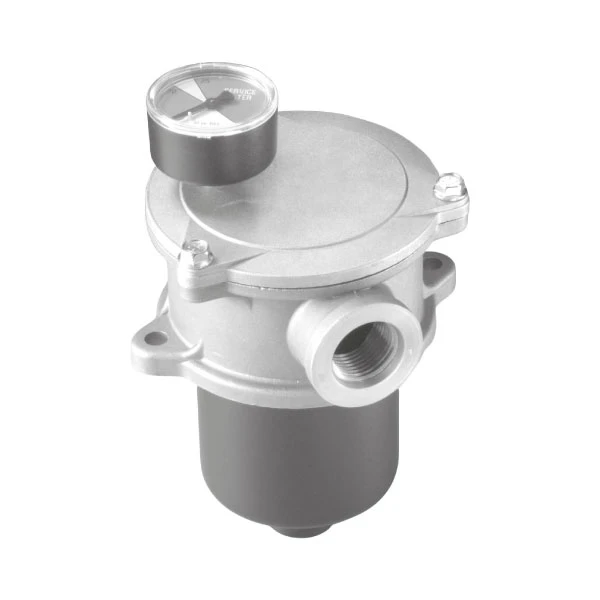

Filtro Di Ritorno RTF 10-15-25 Stauff

Descrizione

Filtri di Ritorno Serie RTF-10/15/25: Efficienza Compatta per Serbatoi

La serie RTF-10/15/25 di Stauff rappresenta una soluzione avanzata per la filtrazione sulla linea di ritorno, specificamente ingegnerizzata per il montaggio flangiato sulla sommità del serbatoio (“Tank Top flange mounting”).

Caratteristiche Costruttive e Materiali

Il design del filtro è ottimizzato per garantire leggerezza e resistenza:

• Testata del filtro: Realizzata in alluminio.
• Tazza del filtro: Costruita in poliammide (PA).
• Guarnizioni: Standard in NBR (Buna-N®), con opzione in FKM (Viton®).
• Connessioni: La serie offre flessibilità di installazione con porte filettate disponibili in versioni BSP, NPT e SAE O-ring .

Specifiche Tecniche e Prestazioni

Il Filtro di Ritorno Stauff RTF-10/15/25 opera efficacemente in un ampio range di condizioni:

• Pressione Operativa: Progettato per una pressione massima di esercizio di 3,4 bar (49 PSI).
• Pressione di scoppio: Minimo 10 bar (145 PSI).
• Portata: Gestisce portate fino a 95 l/min (25 US GPM).
• Temperatura: Range di temperatura operativa compreso tra -25°C e +95°C (da -13°F a +203°F).

Elementi Filtranti e Media

I filtri RTF sono compatibili con diversi elementi filtranti. In base alle curve di portata presenti nel documento tecnico, sono identificabili le seguenti tipologie:

• Fibra di vetro (Codici G): Disponibili opzioni associate ai codici G-03, G-05, G-10, G-20.
• Carta filtro (Codici D): Disponibili opzioni associate ai codici D-10 e D-25.

Sicurezza e Monitoraggio

I filtri sono dotati di una valvola di bypass integrata nell’elemento filtrante con pressione di apertura standard di 1,7 bar (25 PSI). Per il monitoraggio, è presente una predisposizione per indicatori di intasamento (G 1/8 o 1/8 NPT a seconda del modello).

Tabella tecnica riepilogativa delle caratteristiche principali dei Filtro di Ritorno Stauff RTF-10/15/25.
