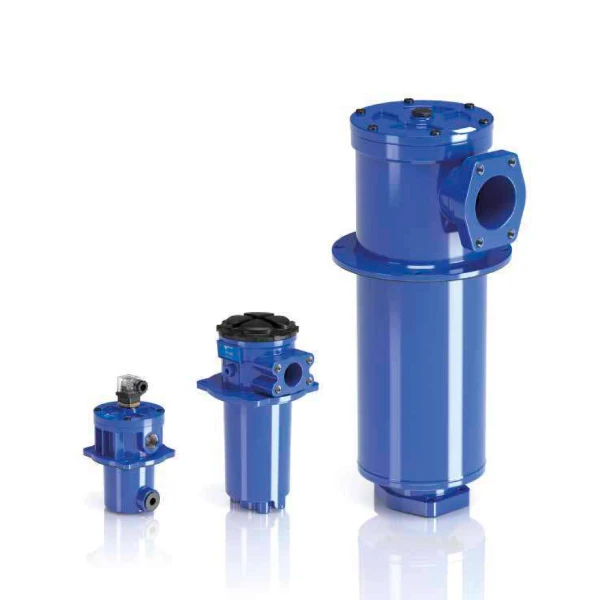

Filtro MP ritorno Serie FRI
Il Filtro MP ritorno Serie FRI è progettato per la protezione del serbatoio contro la contaminazione dei sistemi oleodinamici. Garantisce una pressione di esercizio massima fino a 2 MPa (20 bar) e gestisce portate fino a 2500 l/min. Installabile in posizione verticale, immerso o semi-immerso, assicura un eccellente livello di pulizia. Dotato di valvola di bypass a 2.4 bar e compatibile con fluidi industriali in un range da -25°C a +110°C, è la soluzione ideale per macchinari heavy-duty.
La gamma Filtro MP ritorno Serie FRI offre soluzioni filtranti ad alte prestazioni, dedicate in modo specifico alla protezione dei serbatoi contro la contaminazione proveniente dalle linee di ritorno del sistema oleodinamico. Progettati per l’impiego intensivo su attrezzature industriali heavy-duty, questi filtri operano con una pressione di lavoro massima di 2 MPa (20 bar) e supportano portate operative che raggiungono i 2500 l/min.
I filtri della serie FRI sono rigorosamente predisposti per il montaggio in configurazione verticale. Possono essere fissati in modo diretto al serbatoio, operando in posizione immersa o semi-immersa, oppure in alternativa possono essere connessi alle linee di ritorno dell’impianto tramite appositi raccordi idraulici. È una prescrizione tecnica che l’uscita del filtro sia costantemente immersa nel fluido; questo accorgimento previene efficacemente l’aerazione e la generazione di schiuma all’interno del serbatoio. La direzione del flusso idraulico attraverso l’elemento filtrante avviene dall’esterno verso l’interno (da OUT a IN).
L’architettura costruttiva differisce in base alla taglia per ottimizzare in modo specifico le performance di ogni variante. Il corpo del filtro è realizzato in alluminio anodizzato per le serie FRI 025, 040, 100, 250 e 630, in alluminio standard per il modello FRI 255 e in solido acciaio fosfatato per la taglia maggiore FRI 850. Il coperchio è costituito da alluminio anodizzato per quasi tutte le varianti (025, 040, 100, 250, 630, 850), ad eccezione del modello FRI 255 che utilizza poliammide rinforzata con fibra di vetro. La guarnizione standard in dotazione è in NBR (serie A), con l’opzione di installare guarnizioni in FPM (serie V) per specifiche esigenze applicative, garantendo una resistenza termica e operativa in un range di temperatura compreso tra -25°C e +110°C.
La Serie FRI si articola in diverse taglie per rispondere a requisiti di sistema eterogenei. I modelli più compatti, come l’FRI 025 e l’FRI 040, presentano pesi rispettivamente di 1.0 kg e 2.0 kg, con volumi interni di 0.28 dm³ e 0.70 dm³. Salendo di capacità, i modelli FRI 100, FRI 250 e FRI 255 offrono volumi da 1.09 dm³ fino a 3.20 dm³, con pesi che variano dai 3.8 kg ai 6.3 kg. Per le applicazioni industriali più gravose e con portate superiori, sono disponibili le taglie FRI 630 (13.8 kg di peso e 7.05 dm³ di volume) e l’imponente FRI 850, che raggiunge un peso di 48.0 kg e un volume di 21.50 dm³.
Ogni Filtro MP ritorno Serie FRI può essere equipaggiato con connessioni filettate femmina fino a 2 1/2 pollici e connessioni flangiate fino a 3 1/2 pollici, configurazioni adatte per portate massime di 1500 l/min. La disponibilità di doppie connessioni di ingresso consente il collegamento simultaneo di molteplici linee di ritorno o linee di drenaggio. Il sistema integra una valvola di bypass (realizzata in poliammide rinforzata con fibra di vetro o in acciaio) tarata per aprirsi a una pressione di 240 kPa (2.4 bar) con una tolleranza del 10%, una funzione essenziale per alleviare repentine ed eccessive cadute di pressione attraverso il setto filtrante.
Il grado di filtrazione fine permette di raggiungere e mantenere ottimali livelli di pulizia del fluido nel serbatoio. L’elemento filtrante è il vero nucleo operativo del componente, garantendo una resistenza fino a una caduta di pressione di 10 bar per la serie N in microfibra. Le opzioni di filtrazione coprono un ampio e preciso spettro tecnico: microfibra inorganica disponibile in 3 µm, 6 µm, 10 µm, 16 µm e 25 µm; robusta rete metallica da 25 µm, 60 µm e 90 µm; e carta impregnata in resina per i gradi di 10 µm e 25 µm. Il monitoraggio continuo dello stato di intasamento del filtro è facilitato dall’implementazione di indicatori differenziali dedicati, configurabili in versione visiva, elettrica o elettronica in base all’architettura di controllo del macchinario ospitante.
| Caratteristica | Valore |
|---|---|
| Pressione massima di lavoro | Fino a 2 MPa (20 bar) |
| Portata massima | Fino a 2500 l/min |
| Temperature d’esercizio | Da -25°C a +110°C |
| Pressione apertura valvola di bypass | 240 kPa (2.4 bar) ± 10% |
| Posizione di montaggio | Verticale, immerso o semi-immerso |
| Flusso elemento filtrante | Da OUT verso IN |
| Microfibra inorganica (opzioni di filtraggio) | 3 µm, 6 µm, 10 µm, 16 µm, 25 µm |
| Rete metallica (opzioni di filtraggio) | 25 µm, 60 µm, 90 µm |
| Guarnizioni disponibili | NBR (Standard), FPM (Opzionale) |
| Indicatori di intasamento | Visivi, Elettrici, Elettronici |
