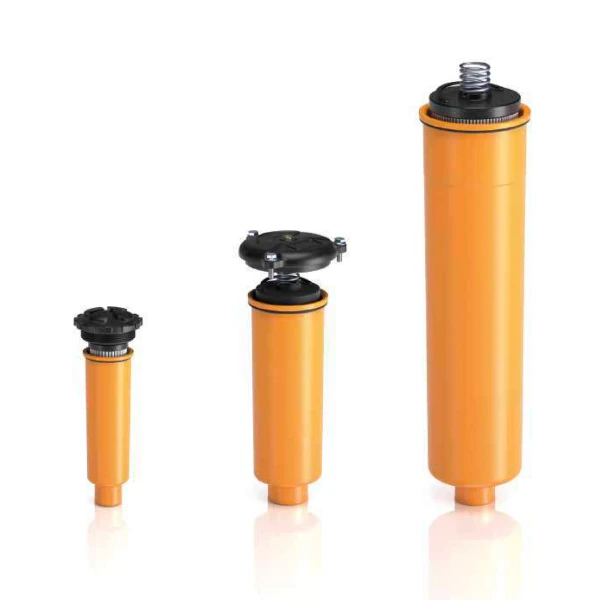

Filtro MP ritorno Serie MFBX

Descrizione

Caratteristiche Generali del Filtro MP ritorno Serie MFBX

Il Filtro MP ritorno Serie MFBX rappresenta una soluzione ingegneristica per la protezione dei serbatoi contro la contaminazione dei sistemi oleodinamici. Questa gamma di kit di filtri sul ritorno è concepita per l’integrazione diretta nei serbatoi stampati. Il montaggio in posizione immersa o semi-immersa garantisce un notevole risparmio di spazio all’interno dell’impianto. L’uscita del filtro deve sempre rimanere immersa nel fluido; questo accorgimento tecnico previene l’aerazione e la generazione di schiuma all’interno del serbatoio.

Principio di Funzionamento e Prestazioni

La serie MFBX è progettata per operare con una pressione massima di esercizio di 800 kPa (8 bar) e gestire una portata fino a 700 l/min. Dal punto di vista idraulico, il flusso del fluido attraverso l’elemento filtrante segue una direzione dall’esterno verso l’interno (OUT to IN). Il sistema integra una valvola di bypass direttamente nell’elemento filtrante, essenziale per alleviare le cadute di pressione eccessive attraverso il media filtrante. La valvola è configurabile con pressioni di apertura di 175 kPa (1.75 bar) ±10% o 300 kPa (3 bar) ±10%.

Gradi di Filtrazione

La versatilità operativa è assicurata da un’ampia scelta di media filtranti per ottenere un eccellente livello di pulizia:

• Microfibre inorganiche: A03 (3 µm), A06 (6 µm), A10 (10 µm), A16 (16 µm) e A25 (25 µm).
• Rete metallica: M25 (25 µm), M60 (60 µm) e M90 (90 µm).
• Carta impregnata in resina: P10 (10 µm) e P25 (25 µm).

Materiali Costruttivi e Affidabilità

La robustezza strutturale del filtro è determinata da materiali ad alta resistenza. Il coperchio è realizzato in Nylon per i modelli MFBX 020, 030 e 100, mentre le varianti MFBX 180 e 190 prevedono l’impiego di Alluminio. Il contenitore (bowl) e i terminali dell’elemento filtrante sono in Nylon. La molla interna è forgiata in acciaio specifico per molle. Gli elementi filtranti in microfibra della serie H garantiscono una resistenza al collasso (Δp) di 10 bar. Le guarnizioni di tenuta standard sono in NBR (serie A), con opzione in FPM (serie V) per applicazioni specifiche, consentendo un range di temperature operative da -25°C a +110°C.

Interfaccia Esclusiva MyClean e Applicazioni

Un valore aggiunto fondamentale della serie è la connessione di interfaccia MyClean. Il design brevettato, caratterizzato da un terminale poligonale (spigot) nel contenitore, vincola l’utilizzatore all’impiego esclusivo di elementi filtranti originali. Questa soluzione protegge la macchina, assicurando costante protezione e affidabilità qualitative (Brevetto Italiano n° 102014902261205).

Le applicazioni principali riguardano le macchine mobili, dove è richiesto un montaggio rigorosamente verticale. Il filtro può essere dotato di coperture filettate o flangiate e completato con accessori opzionali come il tubo di estensione per serbatoi profondi e il diffusore per minimizzare aerazione e rumore. Un involucro protettivo esterno contribuisce a ottimizzare il flusso e protegge l’efficienza dell’elemento durante le operazioni di manipolazione.

Tabella tecnica riepilogativa delle caratteristiche principali dei Filtro MP ritorno Serie MFBX.
