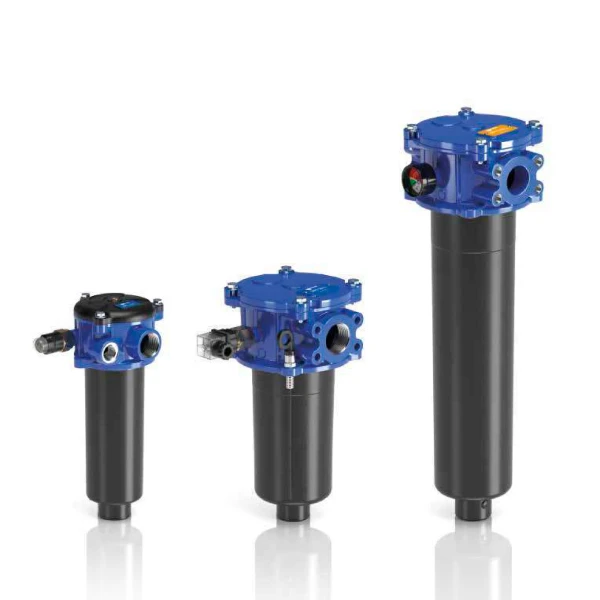

Filtro MP ritorno Serie MPF

Descrizione

Panoramica e Principio di Funzionamento

La gamma Filtro MP ritorno Serie MPF è concepita in modo specifico per la protezione del serbatoio contro la contaminazione proveniente dal sistema oleodinamico. I filtri si fissano in modo diretto al serbatoio, operando in posizione immersa o semi-immersa. È un requisito fondamentale che l’uscita del filtro sia sempre immersa nel fluido per scongiurare l’aerazione o la generazione di schiuma all’interno del serbatoio stesso. Il montaggio previsto dai parametri progettuali per questa serie è esclusivamente verticale. Il flusso del fluido attraverso l’elemento filtrante si sviluppa sempre in direzione dall’esterno verso l’interno (OUT to IN).

Caratteristiche Costruttive e Materiali

I materiali impiegati per la costruzione del corpo filtro garantiscono elevate prestazioni meccaniche e durabilità nel tempo:

• La testata è realizzata in alluminio per tutti i modelli della serie.
• Il coperchio è prodotto in nylon per le varianti MPF 020, 030, 100, 104 e 110.
• Per i modelli MPF 181, 182, 184, 191, 192, 194, 400, 410, 450, 451 e 750, il coperchio è realizzato in alluminio per sopportare carichi maggiori.
• Il contenitore (bowl) è costantemente realizzato in nylon in tutta la gamma.

Il sistema di tenuta prevede l’uso di guarnizioni standard in NBR (serie A) o, in alternativa, guarnizioni opzionali in FPM (serie V) per adattarsi a diversi requisiti di compatibilità chimica. Le temperature di esercizio pienamente supportate dai componenti variano da -25 °C a +110 °C. L’installazione fisica è agevolata dalla presenza di 2, 3 o 4 fori di fissaggio e da sistemi di tenuta che impiegano O-ring o guarnizioni piatte a seconda della superficie del serbatoio.

Connessioni e Specifiche di Portata

Il Filtro MP ritorno Serie MPF è dimensionato per gestire una pressione massima di lavoro fino a 800 kPa (8 bar) e una portata di picco pari a 900 l/min. L’integrazione nell’impianto è assicurata dalle seguenti opzioni:

• Connessioni filettate femmina con dimensioni fino a 2 pollici e connessioni flangiate fino a 2 pollici, capaci di supportare una portata massima di 750 l/min.
• Layout a connessioni multiple, strutturato per permettere il collegamento di diverse linee di ritorno o drenaggi in un unico punto.

Elementi Filtranti e Valvola di Bypass

L’elemento filtrante è la base per assicurare un elevato e costante livello di pulizia del fluido nel serbatoio. Il sistema offre l’opportunità di selezionare diverse tipologie di media filtrante a seconda delle necessità specifiche:

• Microfibra inorganica, disponibile con gradi di filtrazione di 3, 6, 10, 16 e 25 µm.
• Tela metallica, proposta nelle varianti da 25, 60 e 90 µm.
• Carta impregnata in resina, per filtrazioni da 10 e 25 µm.

Gli elementi appartenenti alle serie H ed N sopportano agevolmente un differenziale di pressione (Ap) di 10 bar. La serie speciale W supporta anch’essa 10 bar, offrendo inoltre la totale compatibilità con fluidi di tipo HFA, HFB e HFC. Una valvola di bypass è integrata direttamente all’interno dell’elemento filtrante per alleviare l’eccessiva caduta di pressione, con pressioni di apertura tarate con precisione a 1.75 bar o 3 bar, con una tolleranza del +/- 10%.

Accessori e Ambiti di Applicazione

La versatilità della serie è incrementata dal supporto per numerosi accessori addizionali, venduti come elementi separati. Tra questi figurano indicatori di intasamento visivi, elettrici ed elettronici, astine per il controllo del livello dell’olio, tubi di estensione necessari per serbatoi profondi, diffusori progettati per ridurre l’aerazione e il rumore, e pratici tappi di riempimento integrati. Le applicazioni di riferimento in cui la serie esprime il massimo delle performance includono le attrezzature industriali leggere e l’intero comparto delle applicazioni mobili.

Tabella tecnica riepilogativa delle caratteristiche principali dei Filtro MP ritorno Serie MPF.
