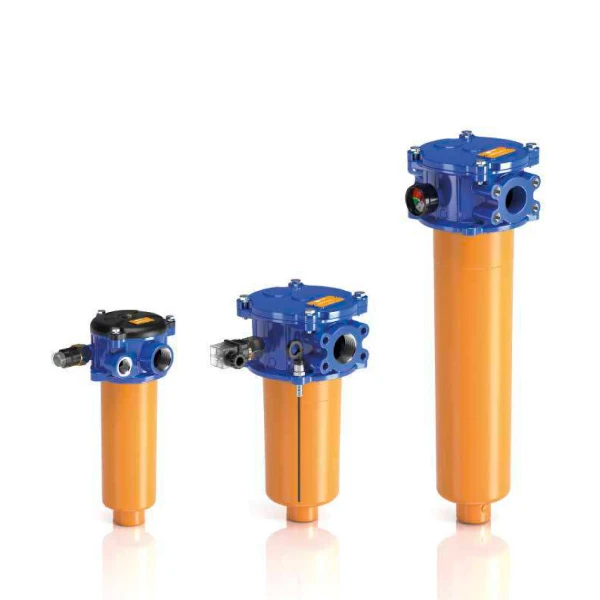

Filtro MP ritorno Serie MPFX
Il Filtro MP ritorno Serie MPFX è progettato per proteggere efficacemente il serbatoio dalle contaminazioni del sistema oleodinamico. Fissato direttamente in posizione immersa o semi-immersa, supporta una pressione massima di esercizio di 8 bar e una portata fino a 900 l/min. Dotato di valvola di bypass integrata e dell’esclusiva interfaccia MYclean, previene l’utilizzo di ricambi non originali, garantendo la massima affidabilità. Questa serie è l’ideale per applicazioni industriali leggere e macchine mobili.
La gamma Filtro MP ritorno Serie MPFX rappresenta una soluzione avanzata e rigorosa per la protezione dei serbatoi contro le contaminazioni di sistema presenti nei circuiti oleodinamici. Progettati per operare con una pressione massima di lavoro fino a 800 kPa (8 bar) e per gestire una portata che raggiunge i 900 l/min, questi componenti garantiscono prestazioni elevate e costanti nel tempo.
L’installazione avviene mediante fissaggio diretto al serbatoio, consentendo un posizionamento di tipo immerso o semi-immerso. È un requisito fondamentale che l’uscita del filtro sia sempre mantenuta immersa nel fluido; questa accortezza evita l’aerazione o la generazione di schiuma all’interno del serbatoio stesso. Per facilitare un’integrazione versatile, i filtri presentano 2, 3 o 4 fori di fissaggio per adattarsi a diverse superfici, supportando connessioni filettate o flangiate fino a 2 pollici. Il montaggio previsto per la serie MPFX è esclusivamente verticale.
I materiali impiegati per la struttura esterna garantiscono assoluta robustezza: la testata è realizzata in alluminio, mentre il contenitore inferiore (bowl) è prodotto in nylon. La copertura (cover) varia a seconda della taglia: è in nylon per i modelli 030, 100, 104 e 110, e in alluminio per le varianti superiori come 181, 182, 184, 191, 192, 194, 400, 410, 450, 451 e 750. Il sistema sfrutta la tecnologia brevettata MYclean, dotata di un attacco poligonale unico studiato per impedire l’uso di elementi filtranti non originali, mettendo al sicuro la qualità e l’efficienza della filtrazione.
Gli elementi filtranti operano con un flusso del fluido dall’esterno verso l’interno (OUT to IN). I media filtranti disponibili coprono un ampio spettro di esigenze: microfibre inorganiche (da 3 a 25 µm), reti metalliche (da 25 a 90 µm) e carta impregnata in resina (10 e 25 µm). La valvola di bypass, integrata direttamente nell’elemento filtrante per alleviare l’eccessiva caduta di pressione, offre opzioni di taratura per l’apertura a 175 kPa (1.75 bar) o 300 kPa (3 bar), entrambe con una precisione del ±10%. Il sistema di tenuta prevede guarnizioni standard in NBR (serie A) o opzionali in FPM (serie V), garantendo l’operatività in un intervallo termico compreso tra -25°C e +110°C.
Le opzioni di configurazione rendono questi filtri estremamente adattabili: sono disponibili connessioni multiple per unire diverse linee di ritorno o drenaggi, tubi di estensione per serbatoi profondi e diffusori per abbattere il rischio di schiuma e rumore. Il controllo è assicurato dalla compatibilità con indicatori di intasamento visivi, elettrici ed elettronici. Le applicazioni di riferimento spaziano dall’equipaggiamento industriale leggero all’impiego intensivo su macchine del settore mobile.
| Caratteristica | Valore |
|---|---|
| Pressione massima di esercizio | Fino a 800 kPa (8 bar) |
| Portata massima | Fino a 900 l/min |
| Temperatura di esercizio | Da -25°C a +110°C |
| Materiale Testata | Alluminio |
| Materiale Contenitore (Bowl) | Nylon |
| Materiale Copertura (Cover) | Nylon (modelli 030-110) o Alluminio (modelli 181-750) |
| Direzione flusso fluido | Da Esterno a Interno (OUT to IN) |
| Apertura Valvola Bypass | 175 kPa (1.75 bar) ±10% oppure 300 kPa (3 bar) ±10% |
| Media Filtranti | Microfibra inorganica, Rete metallica, Carta impregnata |
| Guarnizioni | NBR (Standard) o FPM (Opzionale) |
| Tipologia di Montaggio | Verticale (Immerso o Semi-immerso nel serbatoio) |
