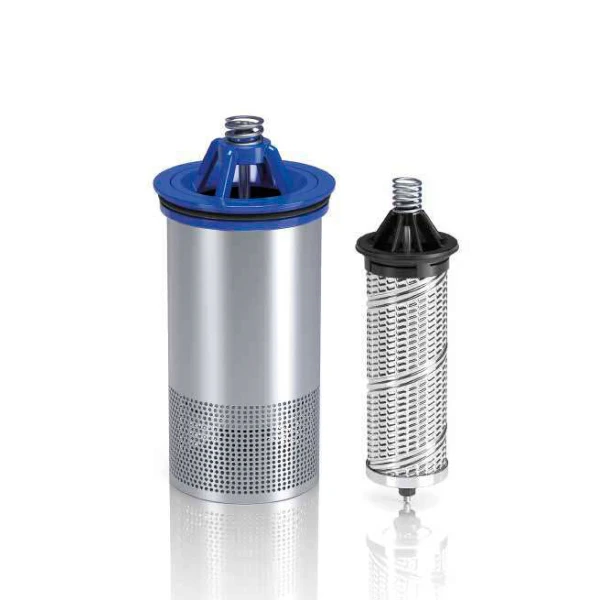

Filtro MP ritorno Serie MPI

Descrizione

Filtro MP ritorno Serie MPI: Panoramica e Principio di Funzionamento

I Filtro MP ritorno Serie MPI costituiscono una gamma di kit di filtri sul ritorno concepiti per la protezione del serbatoio contro la contaminazione del sistema. Questi filtri garantiscono una pressione massima di lavoro fino a 1 MPa (10 bar) e una portata idraulica che raggiunge i 3500 l/min. L’installazione di questi componenti è prevista esclusivamente per il montaggio verticale.

Integrazione e Direzione del Flusso

Questa serie si distingue per la capacità di essere integrata direttamente nel serbatoio in posizione immersa o semi-immersa, permettendo un netto risparmio di spazio volumetrico. Il principio operativo di filtrazione agisce dall’interno verso l’esterno; tale configurazione fa in modo che lo sporco catturato resti confinato all’interno dell’elemento filtrante, assicurando una procedura di sostituzione più pulita. Per ottimizzare le prestazioni, è raccomandato l’impiego del diffusore per mantenere l’uscita del filtro costantemente immersa nel fluido, riducendo il rischio di aerazione, la generazione di schiuma e il rumore all’interno del serbatoio.

Caratteristiche Costruttive e Materiali

Il gruppo di inserimento è realizzato con materiali differenti in base al modello specifico. Nel caso del modello MPI 100, l’inserto è costituito in Poliammide rinforzata con fibra di vetro (GF). Per i modelli di dimensioni maggiori (MPI 250, 630 e 850), la struttura è realizzata in Alluminio. Il componente diffusore è fabbricato in acciaio stagnato (Tinned Steel), mentre la valvola interna è in acciaio.

Componenti e Valvole

I filtri supportano funzionalità aggiuntive tra cui il filtro magnetico, impiegato per trattenere le particelle ferrose presenti nel fluido, e l’astina di livello dell’olio (fornita come elemento separato) per un controllo visivo del livello nel serbatoio. È presente una valvola di bypass ideata per alleviare le cadute di pressione eccessive attraverso il setto filtrante. Questa valvola offre una pressione di apertura tarata a 175 kPa (1.75 bar) ±10%, con una variante a 250 kPa (2.5 bar) ±10% disponibile per tutti i modelli ad eccezione del MPI 850.

Elementi Filtranti e Condizioni Operative

Gli elementi filtranti in microfibra appartengono alla serie MR, testata fino a 10 bar, e prevedono un flusso di fluido che attraversa l’elemento dall’ingresso (IN) all’uscita (OUT). Le opzioni di filtrazione includono la microfibra inorganica (3, 6, 10, 16, 25 µm), la rete metallica (25, 60, 90 µm) e la carta impregnata di resina (10, 25 µm). Il sistema di tenuta prevede guarnizioni standard in NBR (serie A) e un’opzione alternativa in FPM (serie V). I filtri mantengono la piena operatività in un range di temperatura compreso tra -25°C e +110°C e trovano la loro principale applicazione in equipaggiamenti industriali gravosi (Heavy duty industrial equipment).

Tabella tecnica riepilogativa delle caratteristiche principali dei Filtro MP ritorno Serie MPI.
