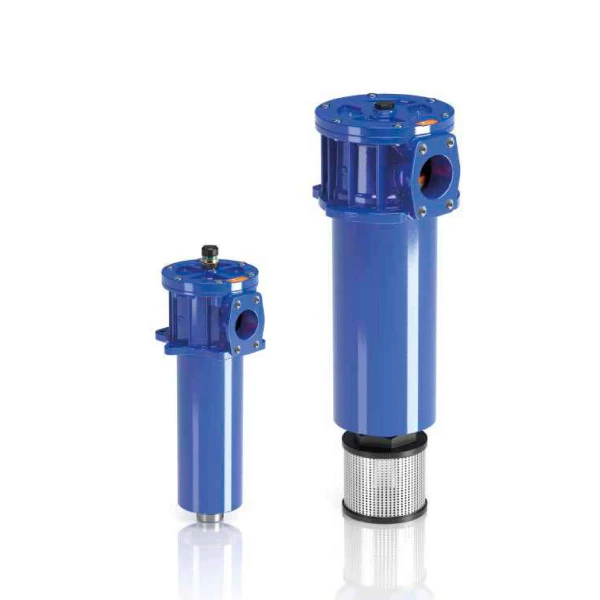

Filtro MP ritorno Serie MPLX
Il Filtro MP ritorno Serie MPLX è progettato per proteggere il serbatoio dalle contaminazioni nei sistemi oleodinamici. Adatto per portate fino a 1800 l/min e pressioni di lavoro massime di 1 MPa (10 bar), è ideale per apparecchiature industriali e mobili pesanti. Dotato di connessioni flangiate fino a 3 pollici, testina in alluminio anodizzato e un esclusivo elemento filtrante con attacco poligonale, garantisce massima affidabilità e impedisce l’uso di ricambi non originali. È perfettamente intercambiabile con Pall 8420 e 8520.
Il Filtro MP ritorno Serie MPLX rappresenta una soluzione avanzata per la protezione del serbatoio dalla contaminazione del sistema nelle applicazioni oleodinamiche. Progettati per essere fissati direttamente al serbatoio in posizione immersa o semi-immersa, questi filtri garantiscono un livello di pulizia ottimale del fluido. La serie è completamente intercambiabile con i modelli Pall 8420 e 8520, offrendo una notevole versatilità di installazione senza richiedere modifiche strutturali.
Il fluido attraversa l’elemento filtrante dall’esterno verso l’interno (OUT to IN). I filtri gestiscono una pressione massima di esercizio fino a 1 MPa (10 bar) e consentono una portata massima di 1800 l/min. Per gestire eventuali sovrappressioni causate dall’intasamento dell’elemento o da avviamenti a freddo, è integrata una valvola di bypass in acciaio con una pressione di apertura tarata a 4.5 bar (±10%). L’elemento filtrante in microfibra supporta un collasso differenziale (Δp) fino a 10 bar, assicurando continuità operativa anche in condizioni di stress.
I materiali costruttivi assicurano robustezza e durata nel tempo: la testina e il coperchio sono realizzati in alluminio anodizzato, mentre il contenitore (bowl) è in acciaio fosfatato. Il Filtro MP ritorno Serie MPLX si distingue in particolare per il suo innovativo elemento filtrante, dotato di un esclusivo attacco con spigot poligonale. Questo design brevettato protegge il macchinario dall’uso improprio di prodotti non originali, garantendo costante sicurezza, massima qualità di filtrazione e assoluta affidabilità dei componenti MP Filtri.
Questa serie trova la sua collocazione ideale in macchinari pesanti industriali e attrezzature mobili ad alta intensità. Sono disponibili diverse varianti dimensionali, tra cui i modelli principali MPLX 250 (peso 8.95 kg, volume 2.90 dm³) e MPLX 660 (peso 20.20 kg, volume 11.00 dm³). L’installazione è facilitata dalla presenza di 6 fori di fissaggio e connessioni flangiate fino a 3 pollici. Per evitare fenomeni di aerazione o schiumogenesi all’interno del serbatoio, si raccomanda l’uso del diffusore opzionale, essenziale per mantenere l’uscita del filtro sempre immersa nel fluido.
Il filtro opera efficacemente in un range di temperatura compreso tra -25°C e +110°C. La tenuta idraulica è assicurata da guarnizioni standard in NBR (Serie A), con la possibilità di optare per guarnizioni in FPM (Serie V) in base alle specifiche di compatibilità chimica richieste dal fluido utilizzato. Il sistema integra un tappo di riempimento per l’immissione di fluido pulito nel serbatoio senza necessità di connessioni aggiuntive ed è pienamente compatibile con indicatori di intasamento differenziale visivi, elettrici ed elettronici per un monitoraggio continuo dello stato di usura.
| Caratteristica | Valore |
|---|---|
| Pressione massima di lavoro | 1 MPa (10 bar) |
| Portata massima | Fino a 1800 l/min |
| Pressione apertura valvola bypass | 450 kPa (4.5 bar) ±10% |
| Temperatura di esercizio | Da -25°C a +110°C |
| Materiale testina e coperchio | Alluminio anodizzato |
| Materiale contenitore (bowl) | Acciaio fosfatato |
| Direzione flusso elemento filtrante | Da OUT a IN |
| Guarnizioni | Standard NBR, Opzionale FPM |
| Intercambiabilità | Pall 8420 & 8520 |
