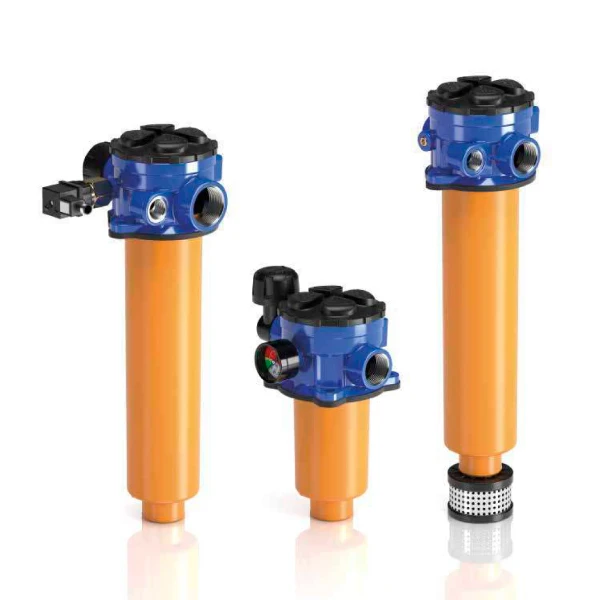

Filtro MP ritorno Serie MPTX

Descrizione

Principio di Funzionamento e Installazione

Il Filtro MP ritorno Serie MPTX è una linea avanzata di filtri sul ritorno dotati di filtro di sfiato integrato, concepiti per proteggere in modo efficace il serbatoio dalle contaminazioni provenienti dal sistema oleodinamico. I tecnici devono fissare l’unità direttamente al serbatoio, posizionandola in modalità immersa o semi-immersa. Per prevenire fenomeni di aerazione o la generazione di schiuma nel fluido, l’uscita del filtro deve restare costantemente sotto il livello dell’olio. Tutta la serie richiede un montaggio rigorosamente verticale. L’installazione è semplificata dalla presenza di 2, 3 o 6 fori di fissaggio, opzione che assicura la compatibilità con un’ampia varietà di superfici.

Caratteristiche Costruttive e Design

L’architettura del filtro prevede una testata robusta in alluminio, combinata con un coperchio e un contenitore (bowl) fabbricati in nylon. Il coperchio a vite presenta una sagomatura speciale che permette agli operatori di sostituire l’elemento filtrante senza l’impiego di utensili specifici, riducendo i tempi di manutenzione. L’isolamento idraulico è affidato a guarnizioni standard in NBR (serie A) o, per applicazioni specifiche, in FPM (serie V), garantendo l’operatività in un range termico compreso tra -25 °C e +110 °C. La valvola di bypass integrata nell’elemento filtrante allevia l’eccessiva caduta di pressione e si attiva con una pressione di apertura di 1.75 bar (±10%) o 3 bar (±10%).

Setto Filtrante e Interfaccia MYclean

Il flusso idraulico attraversa l’elemento filtrante dall’esterno verso l’interno (configurazione OUT to IN). I media filtranti coprono diverse esigenze di filtrazione fine: la microfibra inorganica è disponibile in gradi da 3, 6, 10, 16 e 25 µm; la rete metallica in configurazioni da 25, 60 e 90 µm; la carta impregnata in resina nelle versioni da 10 e 25 µm. Gli elementi in microfibra della serie H tollerano una pressione differenziale di 10 bar. Un involucro protettivo esterno ottimizza la fluidodinamica e protegge il media filtrante da urti accidentali in fase di movimentazione. Fondamentale è l’implementazione del sistema MYclean: un attacco poligonale brevettato che garantisce l’installazione esclusiva di cartucce originali MP Filtri, a tutela dell’affidabilità della macchina.

Varianti, Modelli e Accessori

La famiglia include i modelli MPTX 025, MPTX 027, MPTX 110, MPTX 114, MPTX 116 e MPTX 120. Le porte di connessione filettate femmina arrivano fino a 1 1/4″, permettendo connessioni multiple per linee di ritorno o drenaggi. I modelli della serie 110 e 120 presentano configurazioni multiporta avanzate, con ingressi doppi o tripli. Il peso dei componenti varia da 0.41 kg per le taglie minori fino a 1.50 kg per le varianti ad alta capacità, con volumi interni da 0.24 a 1.74 decimetri cubi in base alla lunghezza (da 1 a 4). È possibile dotare il sistema di indicatori di intasamento visivi, elettrici o elettronici. Gli accessori includono il tubo di estensione per serbatoi profondi, l’asta di livello dell’olio e il diffusore per contenere ulteriormente il rumore e la schiuma. L’applicazione tipica copre equipaggiamenti industriali leggeri e macchine mobili.

Tabella tecnica riepilogativa delle caratteristiche principali dei Filtro MP ritorno Serie MPTX.
