Filtro MP ritorno Serie RF2

Descrizione

Caratteristiche Generali e Principio di Funzionamento

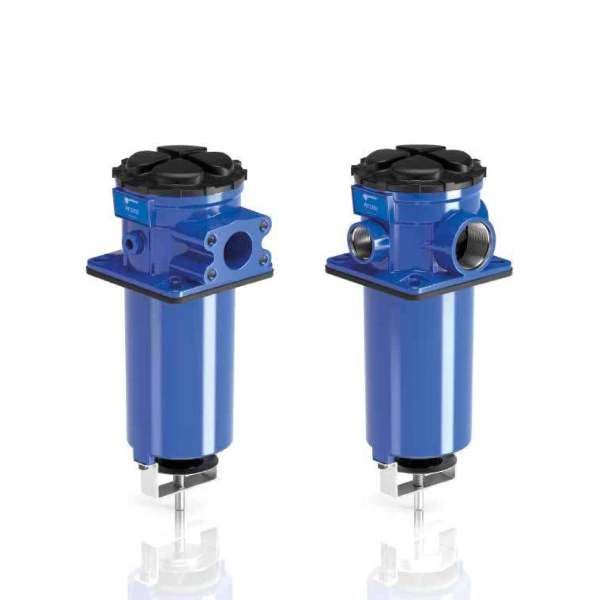

La gamma dedicata ai circuiti idraulici include i modelli RF2 250 e RF2 350, ideati specificamente come filtri sul ritorno per il montaggio laterale sui serbatoi. La loro installazione prevede il posizionamento al di sotto del livello minimo dell’olio, necessitando di un collegamento diretto alla linea di ritorno dell’impianto idraulico. Un vantaggio operativo fondamentale di questo Filtro MP ritorno Serie RF2 è dato dalla valvola di chiusura integrata, progettata appositamente per proteggere il serbatoio dalla contaminazione del sistema. Tale valvola si chiude in modo del tutto automatico nel momento in cui il coperchio viene rimosso, consentendo così agli operatori di effettuare la sostituzione dell’elemento filtrante senza alcuna caduta o perdita di fluido idraulico.

Specifiche Tecniche e Materiali Costruttivi

Le prestazioni meccaniche di questi filtri supportano una pressione massima di esercizio che raggiunge i 2 MPa, equivalenti a 20 bar. La capacità di portata massima garantita dal sistema è elevata e arriva fino a 615 l/min. I materiali selezionati per la costruzione assicurano resistenza e durabilità nel tempo: il corpo principale del filtro è interamente realizzato in alluminio. Il coperchio superiore è costruito in poliammide rinforzata con fibra di vetro. I componenti interni, come le valvole, sono realizzati in poliammide rinforzata e acciaio, mentre la valvola anti-svuotamento è costruita completamente in acciaio. L’intero sistema è testato per operare in un intervallo di temperatura fluido che va da -25 °C a +110 °C.

Connessioni e Valvola di Bypass

Il sistema offre numerose opzioni di connessione per adattarsi a molteplici configurazioni e standard industriali. Tra le connessioni filettate troviamo numerose varianti, tra cui G1 1 1/2″, G2 1 1/2″ NPT, G3 SAE 24-1 7/8″-12 UN, G4 G1 1/4″, G5 1 1/4″ NPT, G6 SAE 20-1 5/8″-12 UN, G7 G1″, G8 1″ NPT e G9 SAE 16-1 5/16″-12 UN. Inoltre, per le connessioni flangiate sono disponibili le versioni F1 e F2 da 1 1/2″ SAE 3000 psi (configurazioni M o UNC), specifiche per supportare una portata massima di 350 l/min. Per prevenire cadute di pressione eccessive attraverso il setto filtrante, il componente può essere equipaggiato con una valvola di bypass. Questa valvola presenta una pressione di apertura di 175 kPa (1,75 bar) con una tolleranza del 10%, oppure può essere selezionata nella variante con apertura a 3 bar.

Elementi Filtranti, Guarnizioni e Accessori

La microfiltrazione è affidata agli elementi della serie CU, testati per sopportare una pressione differenziale di 10 bar nel caso dei setti in microfibra, con una direzione del flusso del fluido che attraversa l’elemento sempre dall’esterno verso l’interno (OUT to IN). Le opzioni del grado di filtrazione sono molteplici e includono: microfibra inorganica (da 3, 6, 10, 16, 25 micron), rete metallica (da 25, 60, 90 micron) e carta impregnata di resina (da 10 e 25 micron). A livello opzionale, il filtro può includere un elemento magnetico dedicato alla trattenuta delle particelle ferrose dannose. Le guarnizioni standard fornite sono in materiale NBR (serie A), con l’opzione di richiedere mescole in FPM (serie V); inoltre, esistono varianti specifiche compatibili con fluidi HFA, HFB e HFC. Per il monitoraggio dello stato di usura, sono supportati indicatori di intasamento visivi, elettrici ed elettronici.

Applicazioni e Settori di Impiego

Grazie alla compattezza del design e all’affidabilità delle prestazioni erogate, questi filtri trovano il loro impiego ottimale all’interno di macchine mobili compatte. In aggiunta, rappresentano una soluzione tecnica ideale e ampiamente diffusa per la protezione dei circuiti in macchinari e attrezzature industriali compatte.

Tabella tecnica riepilogativa delle caratteristiche principali dei Filtro MP ritorno Serie RF2.
