Filtro MP Serie FHA 051

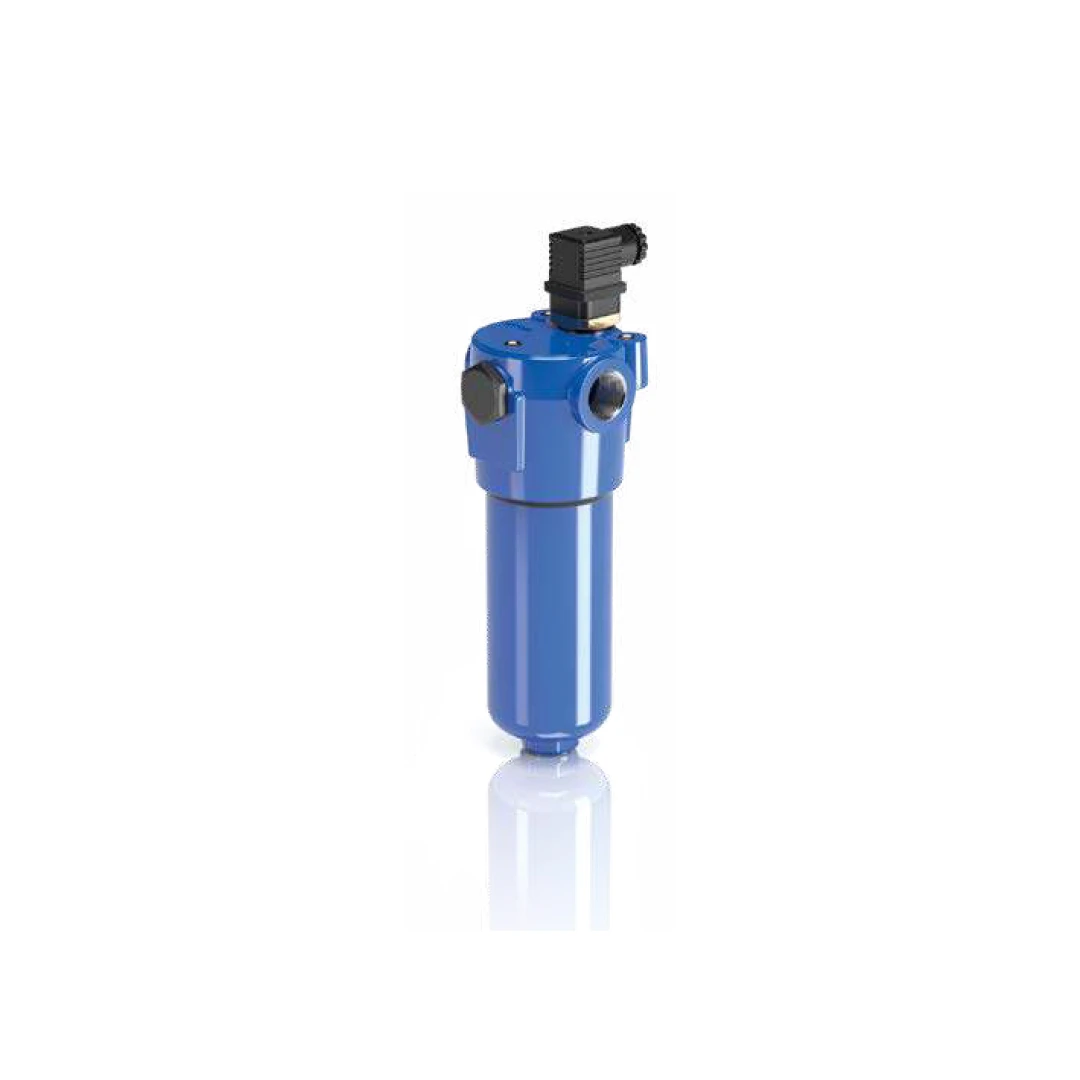

Il Filtro MP Serie FHA 051 è progettato per la protezione di componenti sensibili nei circuiti oleodinamici ad alta pressione, operando stabilmente fino a 560 bar con portate massime di 150 l/min. Previsto per il montaggio in linea verticale con connessioni filettate femmina fino a 3/4″, offre diverse configurazioni equipaggiate con valvole di bypass, di ritegno o di flusso inverso. Il corpo in acciaio con trattamento termico assicura resistenza estrema, mentre gli elementi filtranti in microfibra o tela garantiscono un livello di pulizia ottimale.
I filtri in linea per alta pressione sono componenti fondamentali per garantire la sicurezza e la longevità delle parti più sensibili all’interno dei circuiti idraulici. Il Filtro MP Serie FHA 051 viene tipicamente impiegato nelle linee di mandata, risultando ideale per l’integrazione in attrezzature industriali heavy-duty e nelle macchine mobili.
Questa serie di filtri è progettata per sopportare pressioni di esercizio massime fino a 56 MPa (560 bar) ed è in grado di gestire portate fino a 150 l/min. Per resistere a queste condizioni operative severe, sia la testata che il contenitore, così come la valvola di bypass, sono costruiti integralmente in acciaio sottoposto a uno specifico trattamento termico chimico. L’affidabilità strutturale è validata da rigorosi collaudi: i filtri superano una pressione di test di 84 MPa (840 bar), presentano una pressione di scoppio minima di 168 MPa (1680 bar) e sono testati per resistere a fatica fino a 100.000 cicli con pressioni variabili da 0 a 560 bar. L’installazione è prevista per il montaggio in linea ed esclusivamente in posizione verticale.
Il flusso del fluido idraulico attraverso l’elemento filtrante segue una direzione dall’esterno verso l’interno (da OUT a IN). Il Filtro MP Serie FHA 051 può essere configurato con diverse opzioni per le valvole, al fine di adattarsi alle specifiche dinamiche del circuito idraulico. È disponibile una valvola di bypass, tarata per aprirsi a una pressione di 0.6 MPa (6 bar) con una tolleranza del 10%, la quale ha la funzione di alleviare le eccessive cadute di pressione attraverso l’elemento filtrante. In alternativa o in aggiunta, è possibile includere una valvola di ritegno per proteggere il sistema da eventuali flussi inversi, oppure una valvola di flusso inverso che permette il passaggio bidirezionale del fluido all’interno del corpo del filtro, pur lasciando il flusso di ritorno non filtrato.
Il sistema supporta diverse varianti di media filtranti per raggiungere il livello di pulizia desiderato. Le opzioni includono la microfibra inorganica, disponibile con gradi di filtrazione di 3, 6, 10, 16 e 25 µm (identificati dai codici A03, A06, A10, A16, A25), e la tela metallica da 25 µm (codice M25). In base alle pressioni e all’assenza o presenza del bypass, si utilizzano elementi filtranti a basso collasso (serie N e R, resistenti fino a 20 bar) o ad alto collasso con supporto esterno (serie S, resistenti fino a 210 bar). Le tenute standard sono realizzate con guarnizioni in NBR (serie A), sostituibili su richiesta con versioni in FPM (serie V) per specifiche esigenze chimiche. L’intervallo di temperatura operativa consentito varia da -25 °C a +110 °C. Infine, per un controllo costante delle condizioni dell’elemento, è possibile installare indicatori di intasamento differenziali di tipo visivo, elettrico o elettronico.
| Caratteristica | Valore |
|---|---|
| Pressione massima di esercizio | 56 MPa (560 bar) |
| Portata massima | Fino a 150 l/min |
| Pressione di test | 84 MPa (840 bar) |
| Pressione di scoppio (minima) | 168 MPa (1680 bar) |
| Temperatura di esercizio | Da -25 °C a +110 °C |
| Materiale testata e contenitore | Acciaio (con trattamento termico chimico) |
| Materiale valvola di bypass | Acciaio |
| Taratura valvola di bypass | 0.6 MPa (6 bar) ± 10% |
| Connessioni | Filettate femmina in linea, fino a 3/4″ (NPT, SAE, ISO 6149) |
| Gradi di filtrazione (Microfibra) | 3 µm, 6 µm, 10 µm, 16 µm, 25 µm |
| Gradi di filtrazione (Tela metallica) | 25 µm |
| Guarnizioni | Standard: NBR (Serie A) | Opzionali: FPM (Serie V) |
| Installazione | Montaggio verticale |
