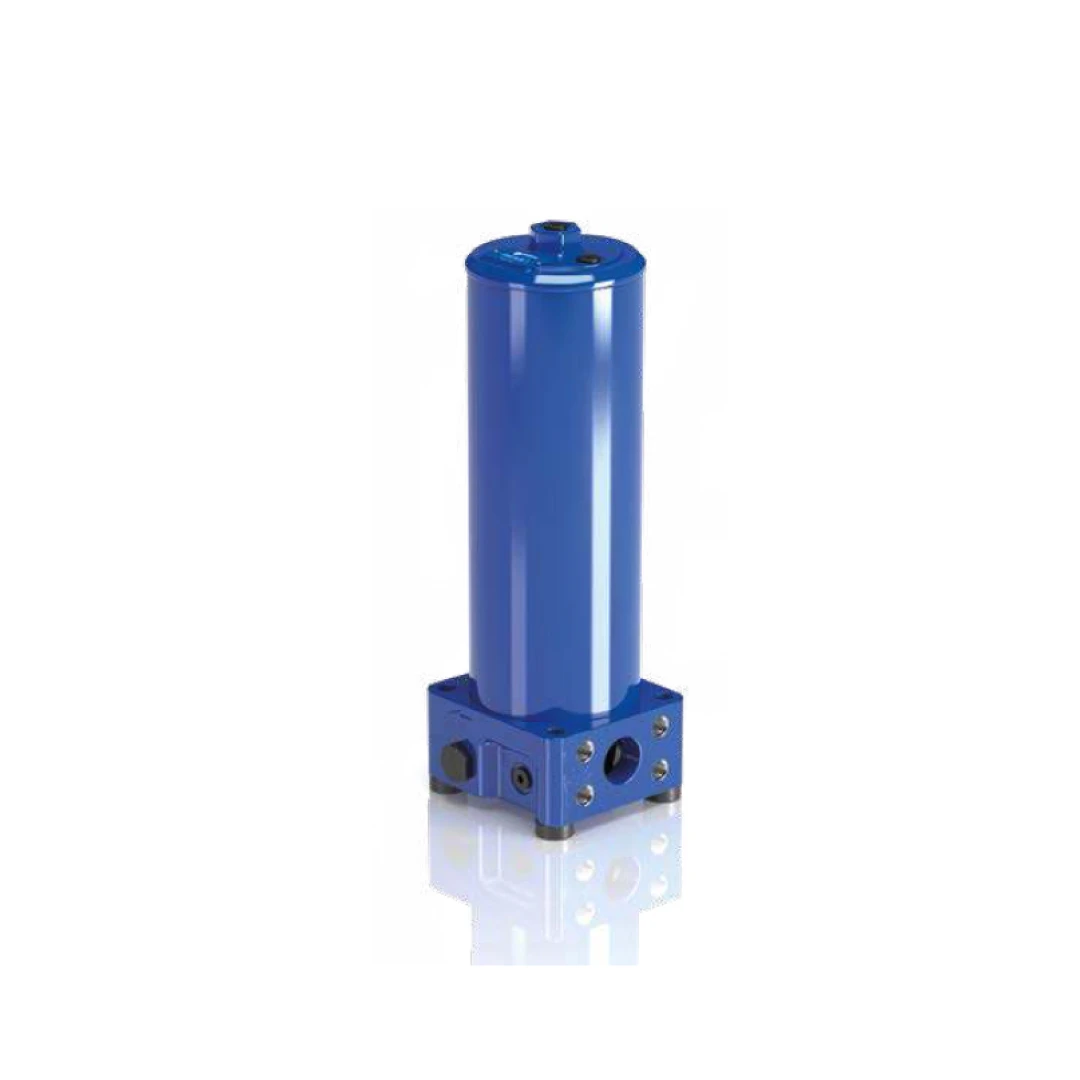

Filtro MP Serie FHF 325
Il Filtro MP Serie FHF 325 protegge i componenti sensibili nei sistemi oleodinamici ad alta pressione. Garantisce una pressione di esercizio fino a 350 bar (35 MPa) e una portata massima di 550 l/min. Il design con montaggio a base semplifica la sostituzione dell’elemento filtrante, progettato secondo lo standard SAE J2066 per elementi HF4. È compatibile con temperature da -25°C a +110°C e offre connessioni filettate, flangiate o a piastra per un’integrazione flessibile.
Il Filtro MP Serie FHF 325 rappresenta una soluzione di filtrazione ad alta pressione sviluppata per salvaguardare i componenti sensibili integrati nei sistemi idraulici di macchine mobili e attrezzature industriali. Progettati specificamente per l’installazione in verticale , questi filtri si collegano direttamente alle linee di mandata del sistema attraverso appositi raccordi idraulici o interfacce flangiate. Il design costruttivo prevede un montaggio a base, una soluzione tecnica che agevola in modo significativo le operazioni di manutenzione e la rapida sostituzione dell’elemento filtrante.
Le prestazioni di questo componente assicurano una pressione massima di esercizio che raggiunge i 35 MPa, equivalenti a 350 bar, ed è in grado di gestire una portata massima del fluido fino a 550 l/min. Per validare l’affidabilità strutturale in applicazioni critiche, il filtro viene sottoposto a test severi: la pressione di collaudo si attesta a 52.5 MPa (525 bar), mentre la pressione minima di scoppio garantita raggiunge i 105 MPa (1050 bar). Il componente supera inoltre un test di fatica a pressione pulsante di 1.000.000 di cicli, con variazioni di pressione da 0 a 35 MPa (350 bar).
I materiali selezionati per la costruzione del corpo filtro garantiscono la massima resistenza alle elevate sollecitazioni meccaniche. La testata è realizzata in ghisa fosfatata, il contenitore in acciaio fosfatato, mentre il coperchio è in ghisa sottoposta a trattamento termico chimico. Il sistema prevede una valvola di bypass, costruita in ottone e acciaio, tarata per aprirsi a una pressione di 0.6 MPa (6 bar) con una tolleranza del 10%. Questa valvola ha la funzione di alleviare l’eccessiva caduta di pressione attraverso il setto filtrante.
L’elemento filtrante è sviluppato in rigorosa conformità con la normativa SAE J2066 specifica per gli elementi della tipologia HF4. La fluidodinamica interna prevede che il flusso del fluido attraverso la cartuccia segua una direzione dall’esterno verso l’interno (OUT to IN). L’utente può selezionare diverse opzioni di media filtrante: microfibra inorganica per gradi di filtrazione fini da 3, 6, 10, 16 e 25 micron, oppure tela metallica per la filtrazione a 25 micron. Gli elementi a basso collasso della serie N presentano una resistenza di 20 bar (Delta p) e sono obbligatori per l’uso in filtri dotati di valvola di bypass.
Il filtro offre un’eccellente versatilità di integrazione grazie a molteplici tipologie di connessione: connessioni filettate femmina da 1 1/2 pollici, connessioni flangiate da 1 1/2 pollici e connessioni a piastra (manifold) che supportano portate fino a 550 l/min. Il range di temperatura operativa standard spazia da -25°C a +110°C. Le guarnizioni sono disponibili nella configurazione standard in NBR (serie A), con opzione in FPM (serie V) per specifiche esigenze di compatibilità chimica. Il sistema supporta l’installazione di indicatori di intasamento differenziale, disponibili in varianti visive, elettriche ed elettroniche. I pesi complessivi del filtro variano da 23.90 kg a 41.47 kg a seconda della lunghezza selezionata (1, 2 o 3), con volumi interni che spaziano tra 3.50 e 8.11 decimetri cubi.
| Caratteristica | Valore |
|---|---|
| Pressione massima di esercizio | 35 MPa (350 bar) |
| Portata massima | 550 l/min |
| Standard elemento filtrante | SAE J2066 per elementi HF4 |
| Connessioni disponibili | Filettate femmina 1 1/2″, flangiate 1 1/2″, a piastra (manifold) fino a 1 1/2″ |
| Materiale testata | Ghisa fosfatata |
| Materiale contenitore | Acciaio fosfatato |
| Pressione di collaudo | 52.5 MPa (525 bar) |
| Pressione minima di scoppio | 105 MPa (1050 bar) |
| Pressione apertura valvola di bypass | 0.6 MPa (6 bar) ±10% |
| Gradi di filtrazione (Microfibra) | 3, 6, 10, 16, 25 micron |
| Gradi di filtrazione (Tela metallica) | 25 micron |
| Resistenza al collasso (Serie N) | 20 bar |
| Direzione del flusso | Da OUT a IN (dall’esterno all’interno) |
| Guarnizioni | Standard NBR, Opzionali FPM |
| Temperatura di esercizio | Da -25°C a +110°C |
| Peso (in base alla lunghezza 1, 2, 3) | Da 23.90 kg a 41.47 kg |
| Volume (in base alla lunghezza 1, 2, 3) | Da 3.50 dm³ a 8.11 dm³ |
