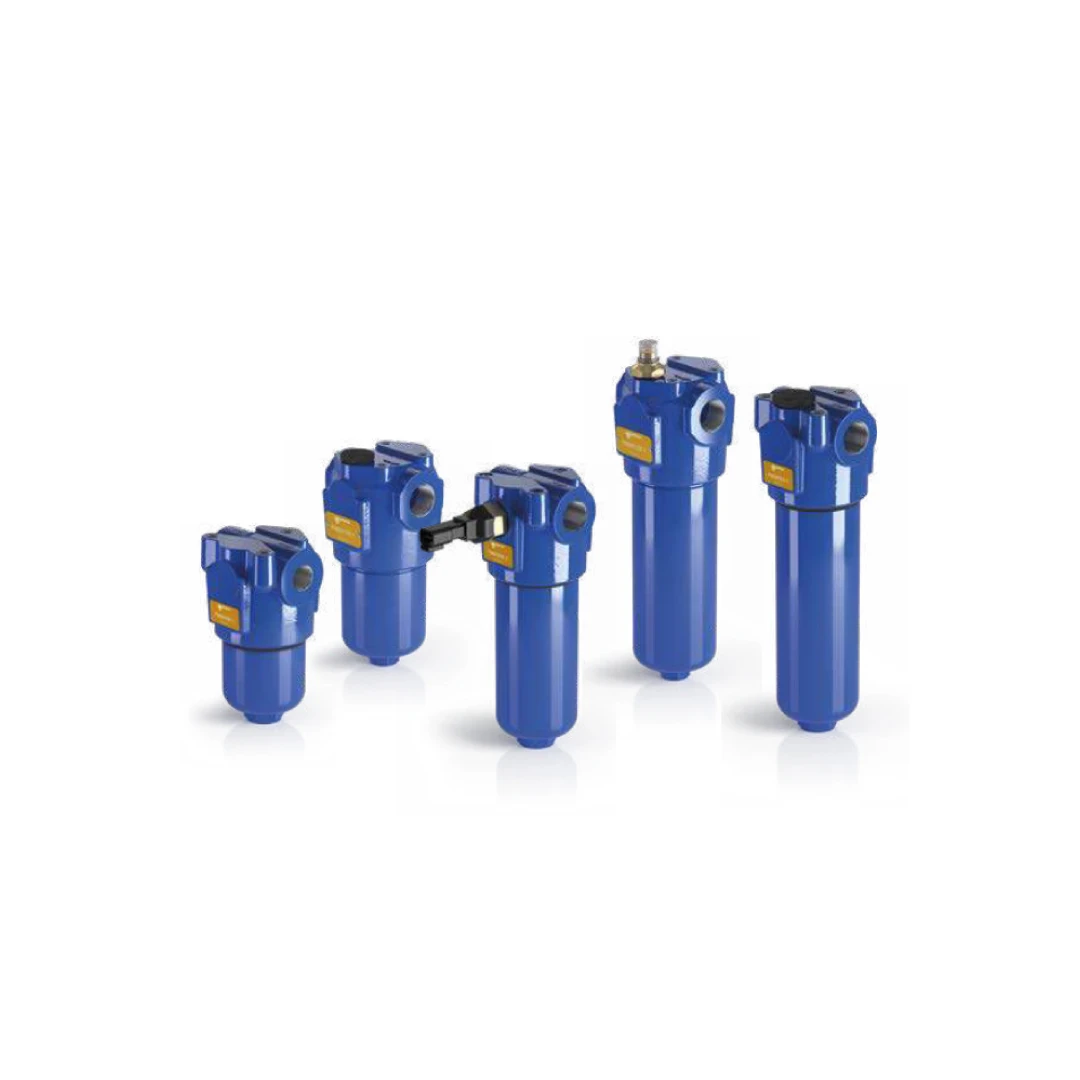

Filtro MP Serie FMMX
Progettato per la massima affidabilità, il Filtro MP Serie FMMX è un filtro in linea per altissime pressioni, ideale per macchine mobili e agricole. Lavora con pressioni fino a 420 bar e portate massime di 300 l/min. Integra l’esclusiva tecnologia MYclean con elemento filtrante HPX, impedendo l’uso di ricambi non originali, e supporta l’opzione zerospark+ per eliminare le cariche elettrostatiche. Offre connessioni filettate femmina, indicatori di intasamento multipli e richiede un’installazione verticale.
Il Filtro MP Serie FMMX rappresenta una soluzione in linea estremamente versatile, progettata in modo specifico per la protezione dei componenti sensibili all’interno di circuiti oleodinamici ad alta pressione. Questi dispositivi trovano la loro applicazione d’elezione nel settore delle macchine mobili e delle macchine agricole, dove garantiscono un livello di pulizia ottimale del fluido di lavoro. L’installazione avviene mediante connessione diretta alle linee del sistema tramite appositi raccordi idraulici, e il design prevede rigorosamente un montaggio di tipo verticale.
Una delle prerogative fondamentali di questa serie è l’integrazione della tecnologia MYclean, sviluppata per salvaguardare il macchinario dall’uso improprio di prodotti non originali. Il filtro utilizza l’esclusivo elemento filtrante HPX, caratterizzato da una geometria a forma poligonale e dotato di guarnizioni specifiche. Questo design tecnico assicura che possano essere installati unicamente ricambi originali, garantendo così parametri di filtrazione costanti nel tempo e una maggiore affidabilità operativa dell’intero impianto. Inoltre, in via opzionale, la serie può essere equipaggiata con il sistema zerospark+. Questa soluzione specialistica è progettata per annullare i problemi legati alle scariche elettrostatiche all’interno del filtro, generate dall’accumulo di carica elettrica dovuto al passaggio dell’olio. L’adozione di questa tecnologia previene danni all’elemento filtrante, al fluido e ai componenti del circuito, scongiurando rischi di incendio in ambienti con presenza di materiali infiammabili.
I modelli disponibili, FMMX050 e FMMX150, supportano una pressione massima di esercizio che raggiunge i 42 MPa (420 bar) e gestiscono portate idrauliche fino a 300 l/min. La resistenza strutturale è testata con pressioni di collaudo a 63 MPa (630 bar) e garantisce una pressione minima di scoppio di 126 MPa (1260 bar). I gruppi sono stati inoltre validati mediante un test di fatica a impulsi di pressione di 1.000.000 di cicli, con variazioni da 0 a 420 bar. La direzione del flusso attraverso il setto filtrante procede dall’esterno verso l’interno (OUT to IN). I materiali costruttivi conferiscono grande solidità: la testata è realizzata in ghisa verniciata (colore nero RAL 9005), il contenitore esterno è in acciaio fosfatato, mentre la valvola di bypass è in acciaio. Il corpo dispone anche di un rivestimento protettivo esterno per ottimizzare il flusso e preservare l’efficienza dell’elemento filtrante da manipolazioni improprie.
Il sistema offre eccellenti possibilità di configurazione tecnica. Le connessioni disponibili sono di tipo filettato femmina, con dimensioni che arrivano fino a 1 1/4″. La serie dispone di una valvola di bypass opzionale, con una pressione di apertura tarata a 6 bar (±10%), progettata appositamente per scaricare l’eccessiva caduta di pressione attraverso il media filtrante. Per un controllo costante dello stato di intasamento, è possibile integrare indicatori differenziali di tipo visivo, elettrico o elettronico. Gli elementi filtranti prevedono vari gradi di filtrazione, impiegando microfibra inorganica (con efficienza da 3 µm a 25 µm) o rete metallica da 25 µm, e supportano cadute di pressione (Δp) standard di 20 bar (Serie N) o elevate di 210 bar (Serie S). Le guarnizioni di tenuta standard sono fornite in materiale NBR (Serie A), con varianti opzionali in FPM (Serie V), consentendo l’impiego in un ampio intervallo di temperatura compreso tra -25°C e +110°C.
| Caratteristica | Valore |
|---|---|
| Tipologia Filtro | In linea (In-line) |
| Modelli Disponibili | FMMX050, FMMX150 |
| Pressione Massima di Esercizio | 42 MPa (420 bar) |
| Portata Massima | Fino a 300 l/min |
| Tecnologia Elemento Filtrante | HPX con interfaccia MYclean (Geometria poligonale) |
| Opzione Anti-statica | zerospark+ |
| Materiale Testata | Ghisa verniciata (Nero RAL 9005) |
| Materiale Contenitore | Acciaio fosfatato |
| Gradi di Filtrazione (Microfibra) | 3 µm, 6 µm, 10 µm, 16 µm, 25 µm |
| Gradi di Filtrazione (Rete Metallica) | 25 µm |
| Temperatura di Esercizio | Da -25°C a +110°C |
| Pressione di Apertura Valvola di Bypass | 0.6 MPa (6 bar) ±10% |
| Pressione Minima di Scoppio | 126 MPa (1260 bar) |
| Direzione del Flusso | Da OUT a IN (Dall’esterno verso l’interno) |
| Installazione | Esclusivamente verticale |
