Filtro MP Serie FMP

Descrizione

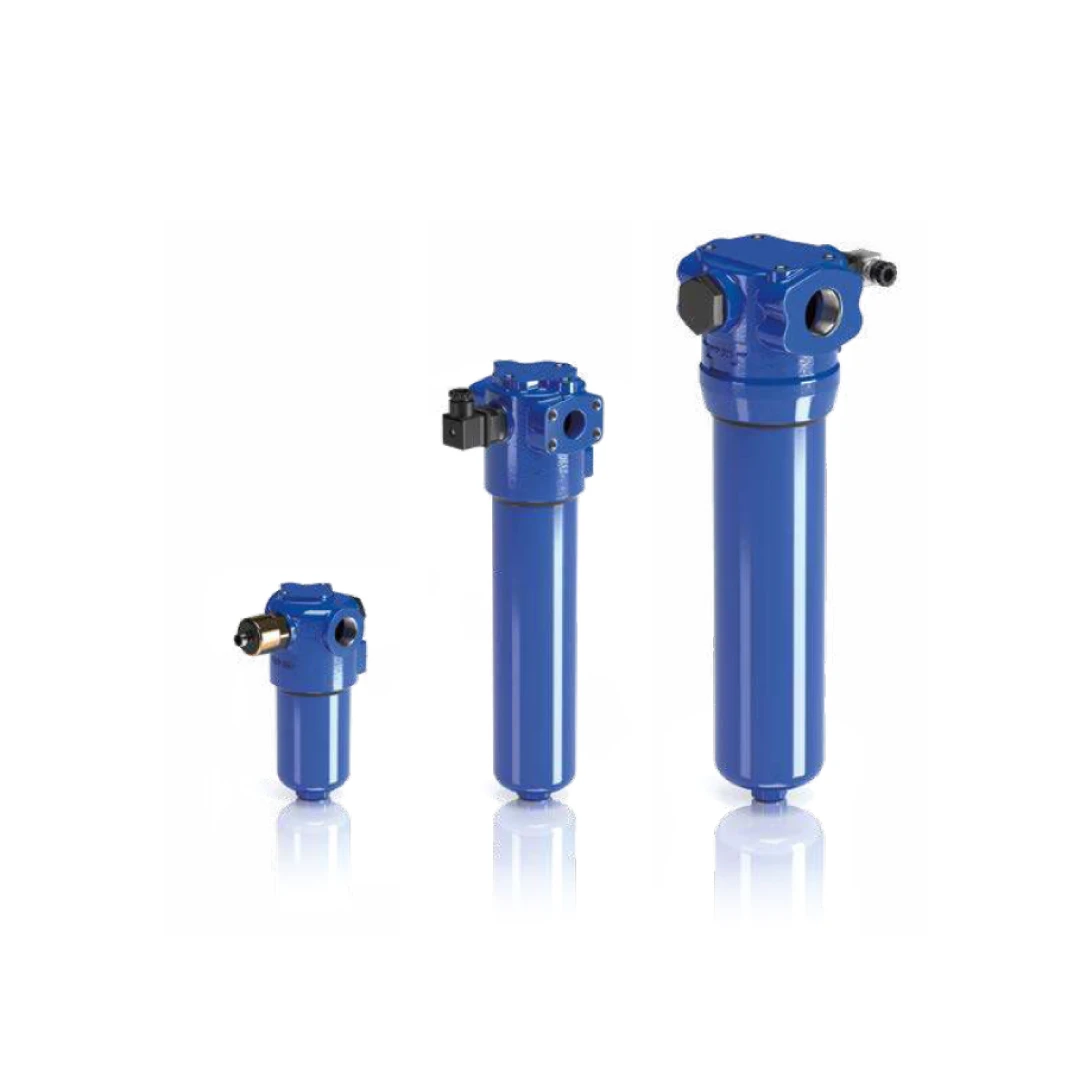

Filtro MP Serie FMP: Protezione per Sistemi ad Alta Pressione

I filtri in linea della gamma Filtro MP Serie FMP (che comprende nello specifico i modelli FMP065, FMP135 e FMP320) sono componenti essenziali progettati per i sistemi oleodinamici ad alta pressione. La loro funzione primaria è la salvaguardia e la protezione dei componenti più sensibili all’interno di attrezzature industriali o macchine mobili, operando con la massima efficienza principalmente sulle linee di mandata.

Prestazioni e Specifiche di Pressione

Questa serie di filtri garantisce prestazioni di altissimo livello in condizioni di lavoro gravose, supportando una pressione massima di esercizio che arriva fino a 32 MPa (320 bar) e gestendo portate massime fino a 500 l/min. Per assicurare la massima integrità strutturale e affidabilità operativa, i filtri vengono sottoposti a rigorosi test di resistenza: la pressione di collaudo (test pressure) si attesta a 48 MPa (480 bar), mentre la pressione minima di scoppio (burst pressure) raggiunge i 96 MPa (960 bar). La loro eccezionale resistenza alla fatica è inoltre certificata da test specifici per 1.000.000 di cicli con variazioni di pressione da 0 a 32 MPa (320 bar).

Caratteristiche Costruttive e Materiali

Il design strutturale prevede l’impiego di materiali ad elevata resistenza per far fronte all’alta pressione del sistema. La testata del filtro è realizzata in solida ghisa fosfatata, mentre il contenitore esterno (housing) è in acciaio fosfatato. I componenti interni includono una valvola di bypass fabbricata in ottone e valvole di ritegno o di flusso inverso costruite in acciaio (quest’ultima specifica per la serie FMP 320). È importante notare che questi filtri sono progettati esclusivamente per un’installazione con montaggio verticale. In merito alla gestione dei fluidi e alle relative temperature di esercizio, i filtri utilizzano di base guarnizioni standard in NBR (serie A), idonee per un range di temperatura che varia da -25°C a +110°C. Come opzione alternativa, sono disponibili guarnizioni in FPM (serie V) per far fronte a specifiche e differenti esigenze applicative.

Elementi Filtranti e Valvole Integrate

La dinamica di filtrazione avviene con una precisa direzione del flusso dall’esterno verso l’interno dell’elemento filtrante (OUT to IN). Il Filtro MP Serie FMP può essere equipaggiato con elementi filtranti in microfibra inorganica (con gradi di filtrazione da 3 µm a 25 µm) o in resistente rete metallica (25 µm). Gli elementi si suddividono inoltre in base alla loro resistenza al collasso: basso collasso (serie N, 20 bar) e alto collasso (serie H, 210 bar). Sono previste anche varianti dotate di supporto esterno (serie R e S), essenziali per proteggere l’elemento filtrante dalla contropressione generata dalla valvola di ritegno nel sistema. Per quanto riguarda le connessioni, la serie offre la flessibilità di attacchi filettati femmina fino a 1 1/2″ e attacchi flangiati fino a 1 1/2″. L’architettura del filtro può integrare una valvola di bypass, rigorosamente tarata per aprirsi a 0.6 MPa (6 bar) con una tolleranza del 10%, la quale risulta fondamentale per alleviare eccessive cadute di pressione che si verificano attraverso il media filtrante. La valvola di ritegno, quando implementata, serve a proteggere l’impianto da eventuali flussi inversi. Per un controllo ottimale della manutenzione, il livello di intasamento del filtro può essere monitorato costantemente avvalendosi di indicatori differenziali, disponibili nelle configurazioni visiva, elettrica o elettronica.

Tabella tecnica riepilogativa delle caratteristiche principali dei Filtro MP Serie FMP.
