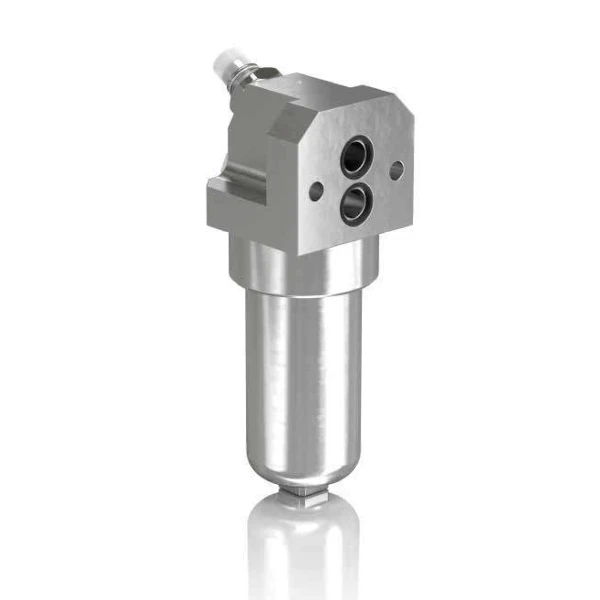

Filtro MP Serie FZB
Il Filtro MP Serie FZB è progettato per la protezione di componenti sensibili in sistemi idraulici ad alta pressione operanti in condizioni ambientali gravose. Realizzato integralmente in acciaio inossidabile AISI 316L, supporta pressioni di esercizio fino a 320 bar (32 MPa) e portate massime di 75 l/min. Dotato di connessione a flangia per montaggio laterale su manifold, è la soluzione tecnica d’eccellenza per applicazioni off-shore, impianti di filtrazione ad acqua e circuiti equipaggiati con fluidi corrosivi.
Il Filtro MP Serie FZB rappresenta una soluzione avanzata per la filtrazione in mandata ad alta pressione. Progettato per essere collegato direttamente al lato del manifold tramite la specifica interfaccia flangiata, garantisce un livello di pulizia ottimale all’interno del sistema idraulico. Il flusso del fluido attraversa l’elemento filtrante dall’esterno verso l’interno (OUT to IN), trattenendo le particelle contaminanti e proteggendo i componenti sensibili dell’impianto dai danni derivanti dall’usura.
Grazie alla sua spiccata robustezza costruttiva, questa serie è specificamente sviluppata per operare con la massima efficienza in condizioni ambientali avverse. Le principali aree di impiego includono le attrezzature per il settore off-shore, i complessi sistemi di filtrazione dell’acqua e gli impianti industriali esposti a condizioni ambientali fortemente corrosive o che impiegano fluidi aggressivi per i processi produttivi.
La massima affidabilità operativa in ambienti gravosi è assicurata dall’impiego esclusivo di acciaio inossidabile AISI 316L per la fabbricazione della testata, del corpo del filtro e della valvola di bypass. Il sistema di tenuta è altamente personalizzabile in base ai requisiti termici e chimici: la configurazione standard prevede guarnizioni in NBR (serie A) per temperature comprese tra -25°C e +110°C. Sono inoltre disponibili guarnizioni opzionali in FPM (serie V, per temperature da -20°C a +120°C) o in MFQ (serie F, da -50°C a +120°C) per tollerare escursioni termiche estreme. Il filtro è ingegnerizzato rigorosamente per il montaggio in posizione verticale per ottimizzarne la fluidodinamica.
Il corpo ospita elementi filtranti in microfibra inorganica e sintetica, con gradi di filtrazione disponibili da 3 a 25 micron per adattarsi alle specifiche esigenze di purezza del circuito. Per garantire la massima stabilità strutturale, sono previste versioni a basso collasso (serie R, pressione differenziale massima di 20 bar) dotate di fondelli in nylon, tubo centrale in acciaio stagnato e supporti in rete metallica verniciata con epossidica. Per le applicazioni più esigenti, gli elementi ad alto collasso (serie S, pressione differenziale fino a 210 bar) offrono una resistenza superiore grazie all’utilizzo di fondelli e tubi centrali in acciaio stagnato abbinati a un supporto interno in acciaio inossidabile. La variante più estrema, la serie U ad alto collasso, è concepita interamente in acciaio inossidabile (fondelli, tubo centrale e supporti sia interni che esterni) per garantire la piena compatibilità con i fluidi più aggressivi e prevenire ogni forma di corrosione. L’apparato può inoltre integrare una valvola di bypass, tarata a 6 bar di pressione di apertura (con tolleranza del 10%), fondamentale per alleviare cadute di pressione eccessive che potrebbero danneggiare l’elemento filtrante. È possibile completare la configurazione con indicatori di intasamento differenziale di tipo visivo, elettrico o elettronico, ideali per monitorare costantemente l’efficienza della filtrazione.
A livello di flussi, le connessioni manifold supportano diametri fino a 16 mm, permettendo l’elaborazione di portate che raggiungono i 75 l/min. La solida struttura del corpo del filtro tollera una pressione massima di esercizio che arriva a 32 MPa, equivalenti a 320 bar. Considerando il range di temperatura operativa globale, che si estende da un minimo di -50°C fino a un massimo di +120°C , il Filtro MP Serie FZB si conferma come un componente vitale e versatile, essenziale per garantire la longevità e l’affidabilità delle più complesse infrastrutture idrauliche ad alta pressione.
| Caratteristica | Valore |
|---|---|
| Pressione massima di esercizio | 32 MPa (320 bar) |
| Portata massima | Fino a 75 l/min (connessioni manifold fino a Ø16 mm) |
| Materiale Corpo e Testata | Acciaio inossidabile AISI 316L |
| Materiale Valvola di bypass | Acciaio inossidabile AISI 316L |
| Montaggio | Laterale a manifold, montaggio verticale |
| Temperature operative | Da -50°C a +120°C (in base alla mescola delle guarnizioni) |
| Direzione flusso | Dall’esterno all’interno (OUT to IN) |
| Pressione apertura valvola bypass | 6 bar ±10% |
| Gradi di filtrazione (Microfibra) | 3 µm, 6 µm, 10 µm, 16 µm, 25 µm |
| Resistenza pressione differenziale (Collasso) | Serie R: 20 bar | Serie S e U: 210 bar |
