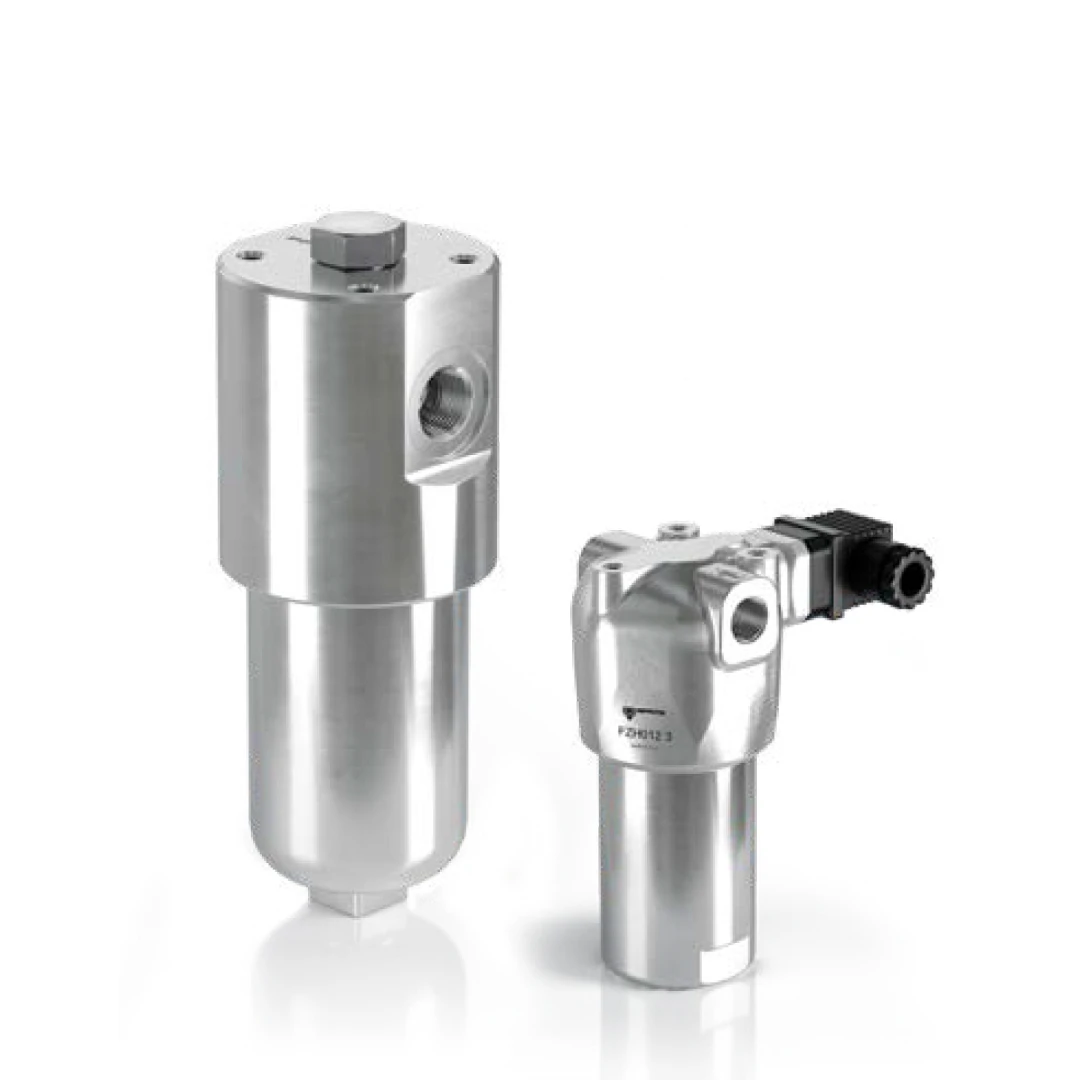

Filtro MP Serie FZH

Descrizione

I filtri ad alta pressione in acciaio inossidabile, specificamente i modelli FZH 012 e FZH 040 , sono sviluppati per l’installazione in linea all’interno di circuiti oleodinamici. I componenti strutturali principali del Filtro MP Serie FZH, tra cui la testata, il contenitore e la valvola di bypass, sono integralmente realizzati in acciaio inossidabile AISI 316L. Questa configurazione materica garantisce un’eccellente resistenza nelle applicazioni offshore, nei sistemi idrici e in presenza di condizioni ambientali o fluidi altamente corrosivi. L’installazione di questi componenti è prevista esclusivamente per il montaggio verticale, mediante connessioni dirette alle linee dell’impianto tramite raccordi idraulici.

Specifiche di Pressione e Portata

Le prestazioni operative si attestano su valori di altissimo profilo, con una pressione massima di lavoro che raggiunge i 70 MPa (700 bar) e una portata massima di 80 l/min, supportata da connessioni filettate femmina da 1/2″. Il collaudo strutturale prevede test severi:

• Pressione di collaudo garantita a 105 MPa (1050 bar).
• Pressione minima di scoppio certificata a 210 MPa (2100 bar).
• Test di fatica a pressione pulsante superato per 1.000.000 di cicli con escursione da 0 a 70 MPa (700 bar).

Elementi Filtranti e Valvole

Il principio di funzionamento interno prevede una direzione del flusso del fluido che viaggia dall’esterno verso l’interno (OUT to IN) dell’elemento filtrante. La filtrazione è garantita da media in microfibra inorganica, disponibili con gradi di precisione di 3 µm, 6 µm, 10 µm, 16 µm e 25 µm. La gamma offre diverse tipologie di elementi filtranti per rispondere a requisiti di sistema specifici:

• Elementi “N” a basso collasso (20 bar) destinati ai filtri provvisti di valvola bypass.
• Elementi “H” ad alto collasso (210 bar) per filtri sprovvisti di bypass.
• Elementi “R” (20 bar) ed “S” (210 bar) dotati di supporto esterno per la protezione contro la contropressione causata da valvole di ritegno o flussi inversi.
• Elementi “U” ad alto collasso (210 bar) con componenti in acciaio inox, progettati per resistere ai fluidi più aggressivi.

I modelli equipaggiati con valvola di bypass presentano una pressione di apertura tarata a 6 bar (±10%), essenziale per alleviare un’eccessiva caduta di pressione attraverso il setto filtrante.

Guarnizioni, Temperature e Accessori

L’operatività termica standard spazia da -25°C a +110°C impiegando guarnizioni di serie in NBR (Serie A). Per esigenze specifiche, l’intervallo può essere esteso da -50°C a +120°C adottando guarnizioni opzionali in FPM (Serie V, -20°C to +120°C) o in MFQ (Serie F). Per il monitoraggio costante dell’efficienza, il sistema supporta indicatori di intasamento differenziali in varianti visive (DVZ), elettriche (DEZ) ed elettroniche/visive (DLZ). 5. Tabella tecnica riepilogativa

Tabella tecnica riepilogativa delle caratteristiche principali dei Filtro MP Serie FZH.
