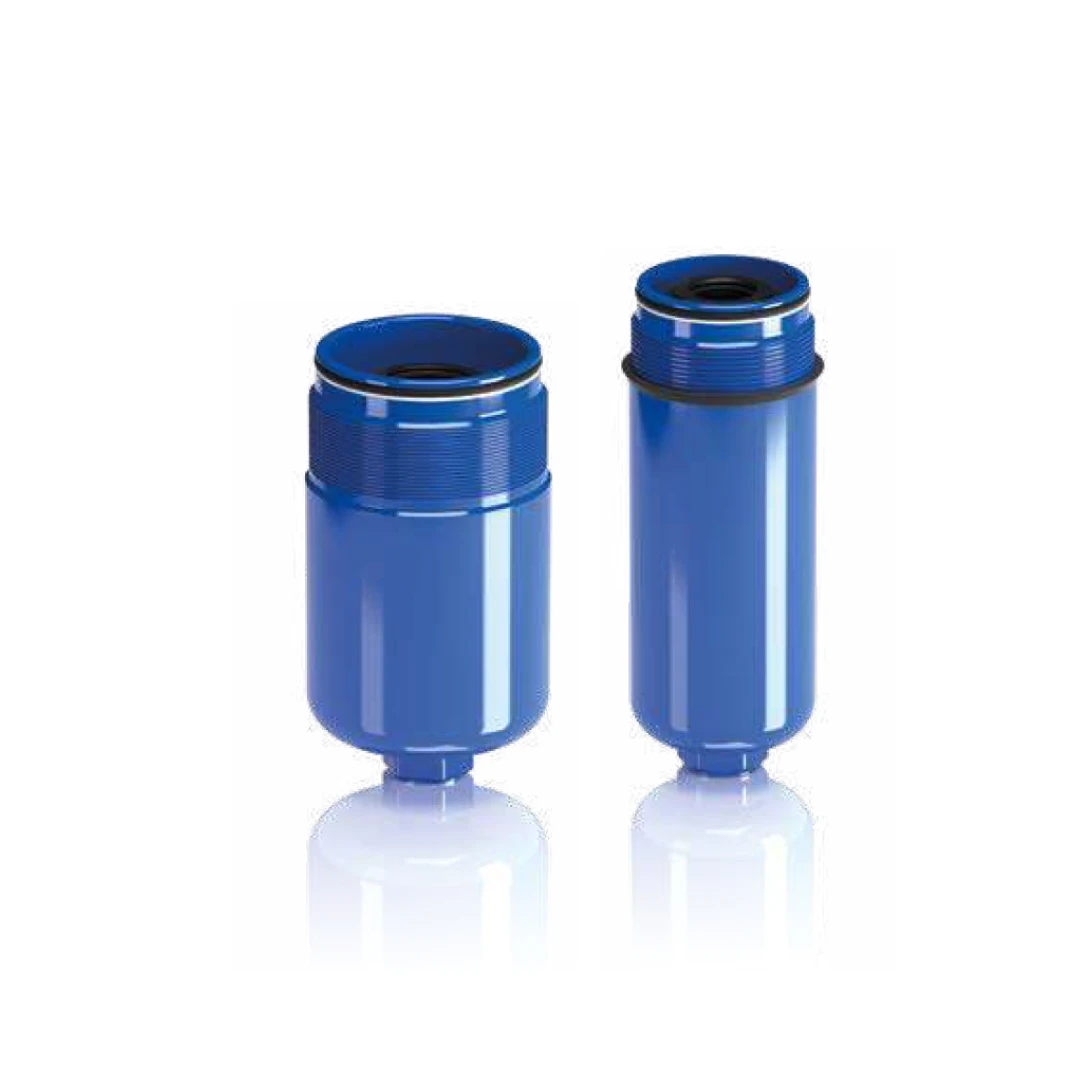

Filtro MP Serie HPB
Il Filtro MP Serie HPB è un kit a tazza progettato per proteggere i componenti sensibili all’interno dei sistemi oleodinamici ad alta pressione delle macchine mobili. Questo modello si integra direttamente nei blocchi di controllo, operando con una pressione massima di 420 bar e gestendo portate fino a 300 l/min. Realizzato con un corpo resistente in acciaio fosfatato, lavora in un intervallo di temperatura tra -25 e +110 gradi centigradi, supportando varianti di filtrazione in microfibra o in tela metallica.
Il Filtro MP Serie HPB si configura come una gamma di kit a tazza ad alta pressione (High Pressure Bowl Kit), appositamente sviluppata per garantire la salvaguardia e la protezione dei componenti più sensibili nei sistemi idraulici ad alta pressione installati sulle macchine mobili. La famiglia di filtri si divide in due grandezze principali, il modello HPB050 e il modello HPB150 , entrambi concepiti per un’installazione con montaggio rigorosamente verticale.
Una caratteristica fondamentale di questi filtri è la loro capacità di essere integrati direttamente all’interno dei blocchi di controllo del sistema idraulico (control blocks). A seconda delle specifiche esigenze dell’impianto, il filtro supporta flussi direzionali che vanno dall’esterno verso l’interno dell’elemento filtrante (From OUT to IN).
I filtri della serie HPB assicurano prestazioni elevate, supportando una pressione massima di lavoro che raggiunge i 42 MPa, equivalenti a 420 bar. La portata massima di sistema arriva fino a 300 l/min , un dato calcolato considerando un filtro completo in pressione con una caduta di pressione (Delta p) pari a 1,5 bar. Il fluido idraulico di riferimento utilizzato per tracciare queste specifiche tecniche presenta una viscosità cinematica di 30 mm2/s (cSt) e una densità di 0,86 kg/dm3. Dal punto di vista della sicurezza e della tenuta strutturale, la pressione di collaudo (Test pressure) è fissata a 63 MPa (630 bar), mentre la pressione minima di scoppio (Min. Burst pressure) si attesta a 126 MPa (1260 bar). Il componente supera inoltre test di fatica a pressione pulsante per 1.000.000 di cicli, con oscillazioni di pressione comprese tra 0 e 42 MPa.
Il corpo esterno dell’alloggiamento del filtro (housing) è costruito interamente in acciaio fosfatato, materiale selezionato per resistere ad alti carichi e corrosione. Il modello HPB 050 viene prodotto in cinque diverse lunghezze, con un peso che varia da 1,10 kg a 3,50 kg e volumi interni compresi tra 0,30 dm3 e 1,20 dm3. Il modello più grande, HPB 150, è invece disponibile in tre varianti di lunghezza, pesando da 2,90 kg fino a 6,30 kg, con volumi da 0,45 dm3 a 1,10 dm3.
Per raggiungere i livelli di pulizia ottimali richiesti dal sistema, i filtri HPB offrono diverse configurazioni di elementi filtranti. È possibile optare per l’elemento a basso collasso serie “N”, indicato per l’utilizzo in blocchi provvisti di valvola di bypass (con Delta p a 20 bar). Alternativamente, per i blocchi sprovvisti di valvola di bypass, si utilizza l’elemento ad alto collasso serie “S” con supporto esterno (con Delta p a 210 bar). I materiali filtranti disponibili spaziano dalla microfibra inorganica, per gradi di filtrazione fini di 3, 6, 10, 16 e 25 micron, alla tela metallica (wire mesh) dedicata al grado di filtrazione di 25 micron.
Il sistema di tenuta prevede l’impiego di guarnizioni standard in NBR (identificate dalla serie A), con la possibilità di selezionare opzionalmente guarnizioni in FPM (serie V) per specifiche esigenze chimiche o termiche. Infine, l’intervallo di temperatura operativa garantito per il corretto funzionamento del filtro si estende da un minimo di -25 gradi centigradi fino a un massimo di +110 gradi centigradi.
| Caratteristica | Valore |
|---|---|
| Modelli disponibili | HPB 050, HPB 150 |
| Pressione massima di lavoro | 42 MPa (420 bar) |
| Portata massima | Fino a 300 l/min |
| Materiale corpo (Housing) | Acciaio fosfatato |
| Temperatura di esercizio | Da -25°C a +110°C |
| Pressione di collaudo | 63 MPa (630 bar) |
| Pressione minima di scoppio | 126 MPa (1260 bar) |
| Direzione del flusso | Da OUT a IN |
| Media filtrante (Microfibra inorganica) | 3 µm, 6 µm, 10 µm, 16 µm, 25 µm |
| Media filtrante (Tela metallica) | 25 µm |
| Elemento filtrante Serie N (Basso collasso) | Δp 20 bar (per blocchi con valvola bypass) |
| Elemento filtrante Serie S (Alto collasso) | Δp 210 bar (per blocchi senza valvola bypass) |
| Guarnizioni disponibili | NBR (Standard Serie A), FPM (Opzionale Serie V) |
| Montaggio consigliato | Verticale |
