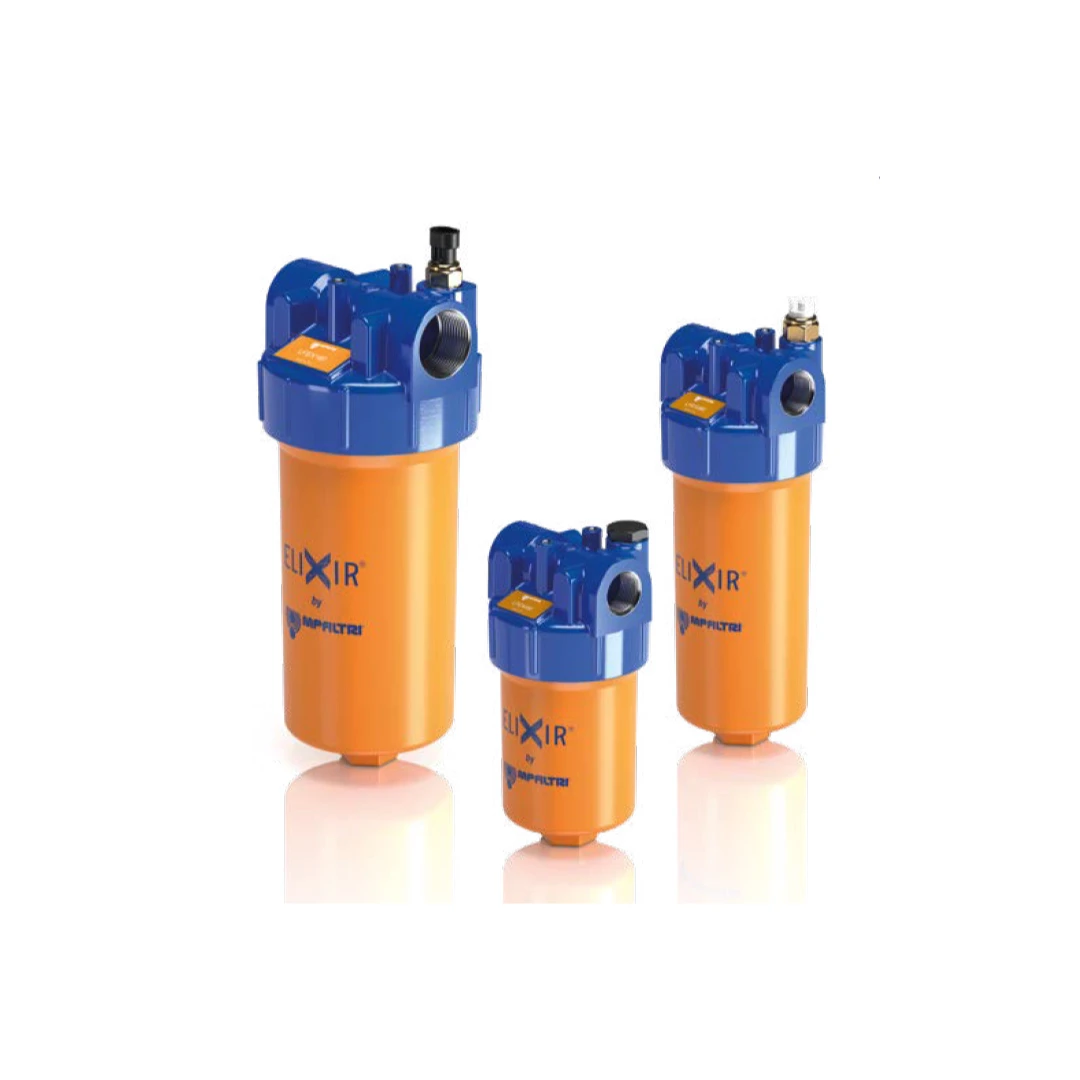

Filtro MP Serie LFEX
Il Filtro MP Serie LFEX protegge i componenti sensibili nei sistemi idraulici a bassa pressione. Supporta pressioni operative fino a 16 bar e portate massime di 300 l/min. Integrando l’esclusivo elemento filtrante MYclean con geometria poligonale, garantisce l’impiego di ricambi originali per un’elevata affidabilità. Adatto per le linee di mandata industriali, offre filtrazione fine, separazione dell’acqua e indicatori di intasamento.
Il Filtro MP Serie LFEX rappresenta una soluzione ingegneristica avanzata, specificamente sviluppata per la protezione di componenti sensibili nei sistemi idraulici a bassa e media pressione. Progettati per l’installazione verticale, questi filtri si collegano in modo diretto alle linee dell’impianto attraverso raccordi idraulici dedicati. Le prestazioni operative garantiscono il supporto di una pressione massima di esercizio di 1.6 MPa (16 bar) e una gestione di portate che raggiungono i 300 l/min.
L’innovazione principale della serie è rappresentata dall’elemento filtrante FEX, equipaggiato con l’interfaccia MYclean. Questa tecnologia esclusiva è caratterizzata da una geometria poligonale brevettata a livello internazionale (con brevetti attivi in Italia, Europa, Stati Uniti e Canada) e da guarnizioni specifiche. Il design costruttivo impedisce fisicamente l’uso improprio di prodotti non originali, assicurando un livello di pulizia dell’olio costante e ottimizzando l’affidabilità dell’intero sistema oleodinamico. Un ulteriore avvolgimento protettivo esterno preserva l’efficienza dell’elemento contro manipolazioni non corrette e migliora il flusso.
I materiali impiegati per la serie LFEX sono selezionati per massimizzare la resistenza e la durata in ambienti industriali. La testata del filtro è realizzata in alluminio, mentre il contenitore (bowl) è in poliammide. La valvola di bypass, ove presente, utilizza poliammide e acciaio. Dal punto di vista della tenuta a pressione, le unità sono sottoposte a una pressione di collaudo di 2.4 MPa (24 bar) e vantano una pressione minima di scoppio di 4.8 MPa (48 bar). Il design ha inoltre superato rigorosi test di fatica ad impulsi pari a 1.000.000 di cicli. Le guarnizioni standard sono in NBR (serie A) e il range di temperatura operativa è compreso tra -25°C e +110°C.
La gamma LFEX si articola in quattro taglie principali per rispondere a diverse esigenze volumetriche e di peso:
Le connessioni disponibili coprono un’ampia gamma, includendo filettature femmina fino a 1 1/4″ e connessioni SAE fino a 1 5/8″. La filtrazione è garantita da media filtranti che spaziano dalla microfibra inorganica (da 3 μm a 25 μm), alla tela metallica (da 25 μm a 90 μm) e alla carta impregnata in resina (10 μm e 25 μm), inclusi elementi specifici per la separazione dell’acqua (WA025). La direzione del flusso avviene dall’esterno all’interno (OUT to IN). I sistemi possono essere integrati con indicatori di intasamento differenziali, sia visivi che elettrici, e valvola di bypass con taratura a 0.35 MPa (3.5 bar).
Questi dispositivi trovano impiego ideale nelle linee di mandata, su macchinari mobili o attrezzature industriali operanti a bassa pressione. Risultano inoltre perfetti per i processi di filtrazione off-line di piccoli serbatoi.
| Caratteristica | Valore |
|---|---|
| Pressione massima di lavoro | 1.6 MPa (16 bar) |
| Portata massima | Fino a 300 l/min |
| Temperatura di esercizio | Da -25°C a +110°C |
| Materiale testata | Alluminio |
| Materiale contenitore (bowl) | Poliammide |
| Pressione di collaudo | 2.4 MPa (24 bar) |
| Pressione minima di scoppio | 4.8 MPa (48 bar) |
| Apertura valvola bypass | 0.35 MPa (3.5 bar) ±10% |
| Direzione flusso elemento filtrante | Da OUT a IN |
| Guarnizioni standard | NBR serie A |
| Modelli disponibili | LFEX 060, LFEX 080, LFEX 110, LFEX 160 |
