Filtro MP Serie LMD 400-401-431

Descrizione

I filtri duplex a bassa e media pressione gestiscono una pressione massima di esercizio fino a 1.6 MPa (16 bar) e una portata massima di 600 l/min. Il cuore del sistema è la funzione di commutazione integrata, la quale permette la sostituzione dell’elemento filtrante senza richiedere il fermo dell’impianto (shut-down). Il sistema include una valvola di bilanciamento per equalizzare la pressione nel corpo filtro prima della commutazione e una valvola di bypass in acciaio con pressione di apertura standard a 0.35 MPa (3.5 bar).

Componenti di Sicurezza e Controllo

Per la rimozione sicura del fluido prima degli interventi di manutenzione, l’unità è dotata di porte di drenaggio. Le porte di sfiato prevengono l’ingresso di aria intrappolata nel sistema idraulico. Il monitoraggio dell’intasamento è garantito dalla compatibilità con indicatori di pressione differenziale visivi, elettrici ed elettronici. La pressione di test è garantita a 2.4 MPa (24 bar), con una pressione minima di scoppio di 4.8 MPa (48 bar) e resistenza alla fatica testata per 1.000.000 di cicli.

Caratteristiche Costruttive e Materiali

La struttura impiega alluminio anodizzato sia per la testa che per il corpo del filtro, assicurando resistenza e ottimizzazione dei pesi. I collettori sono realizzati in acciaio verniciato di nero, mentre la valvola a sfera a 3 vie presenta il corpo in acciaio e la sfera in acciaio inossidabile. Le guarnizioni standard sono in FPM (serie V), adatte a temperature operative comprese tra -25°C e +110°C.

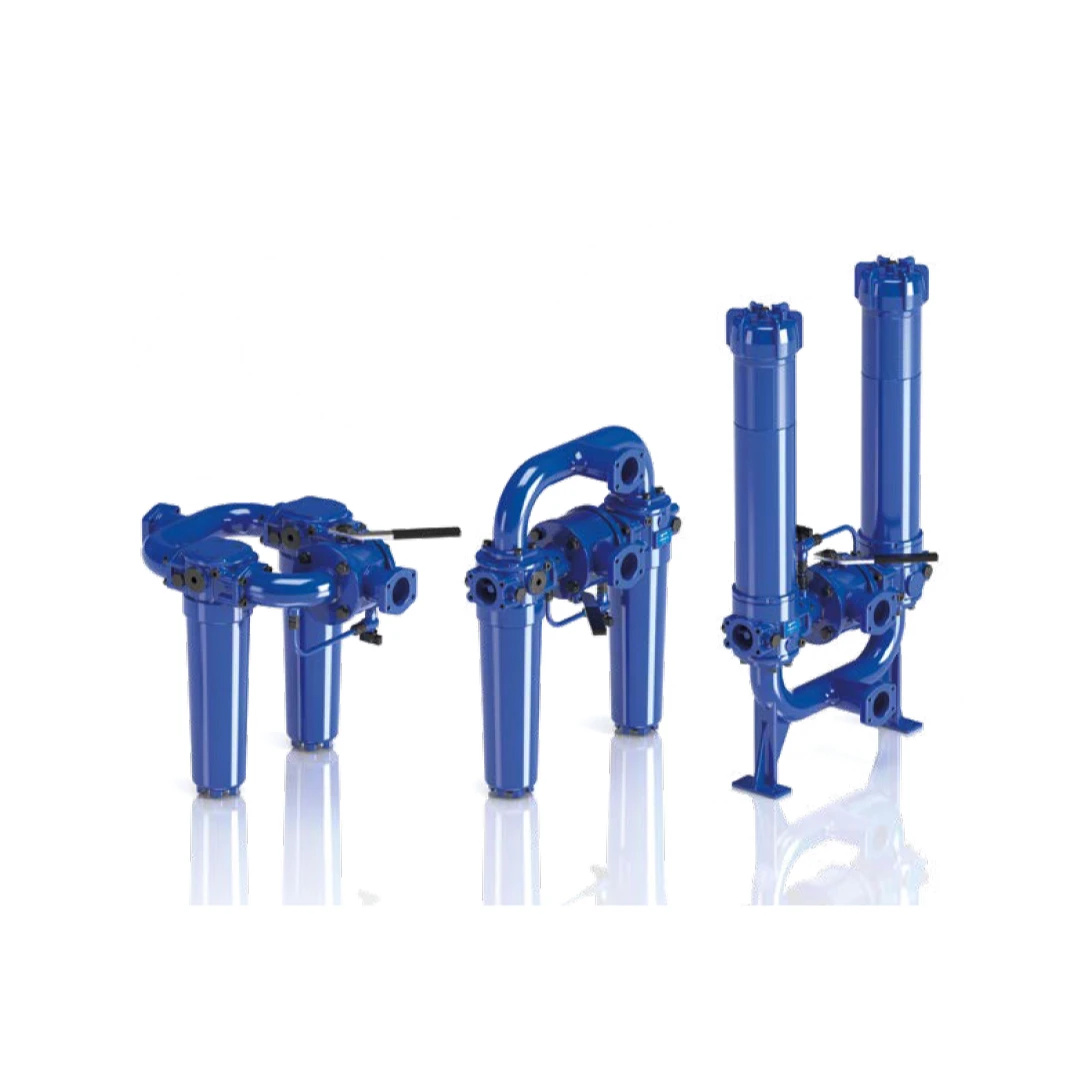

Versioni Disponibili: LMD 400, 401 e 431

La serie si divide in tre configurazioni principali, tutte equipaggiate con connessioni flangiate da 2 1/2″:

• LMD 400: Presenta connessioni in linea standard.
• LMD 401: Offre connessioni in linea abbinate a un design compatto, con ingresso e uscita posizionati sullo stesso lato.
• LMD 431: Unisce le connessioni in linea e il design compatto a un montaggio a base, progettato specificamente per agevolare ulteriormente la sostituzione dell’elemento filtrante. Per la versione LMD 431 è inoltre raccomandata l’opzione P02 con tubo interno per portate inferiori a 150 l/min, che facilita il riempimento del corpo con il fluido operativo.

Specifiche di Filtrazione e Fluidi

Il Filtro MP Serie LMD 400-401-431 supporta un’ampia gamma di elementi filtranti, con direzione del flusso dall’esterno verso l’interno (OUT to IN). Le opzioni di media filtrante includono la microfibra inorganica (3, 6, 10, 16, 25 µm) per una filtrazione fine, rete metallica (25, 60, 90 µm), carta impregnata in resina (10, 25 µm) e microfibra assorbente per la rimozione dell’acqua libera dal fluido idraulico (25 µm) . L’elemento filtrante della serie standard N supporta una pressione differenziale di 20 bar.

Applicazioni e Settori

Essendo collegati direttamente alle linee del sistema tramite raccordi idraulici, questi filtri duplex sono impiegati in settori industriali critici. Rappresentano la soluzione tecnica per gli impianti in cui lo spegnimento causa costi elevati o genera problematiche di sicurezza. I filtri della serie 400-401-431 sono predisposti per il montaggio verticale.

Tabella tecnica riepilogativa delle caratteristiche principali dei Filtro MP Serie LMD 400-401-431.
