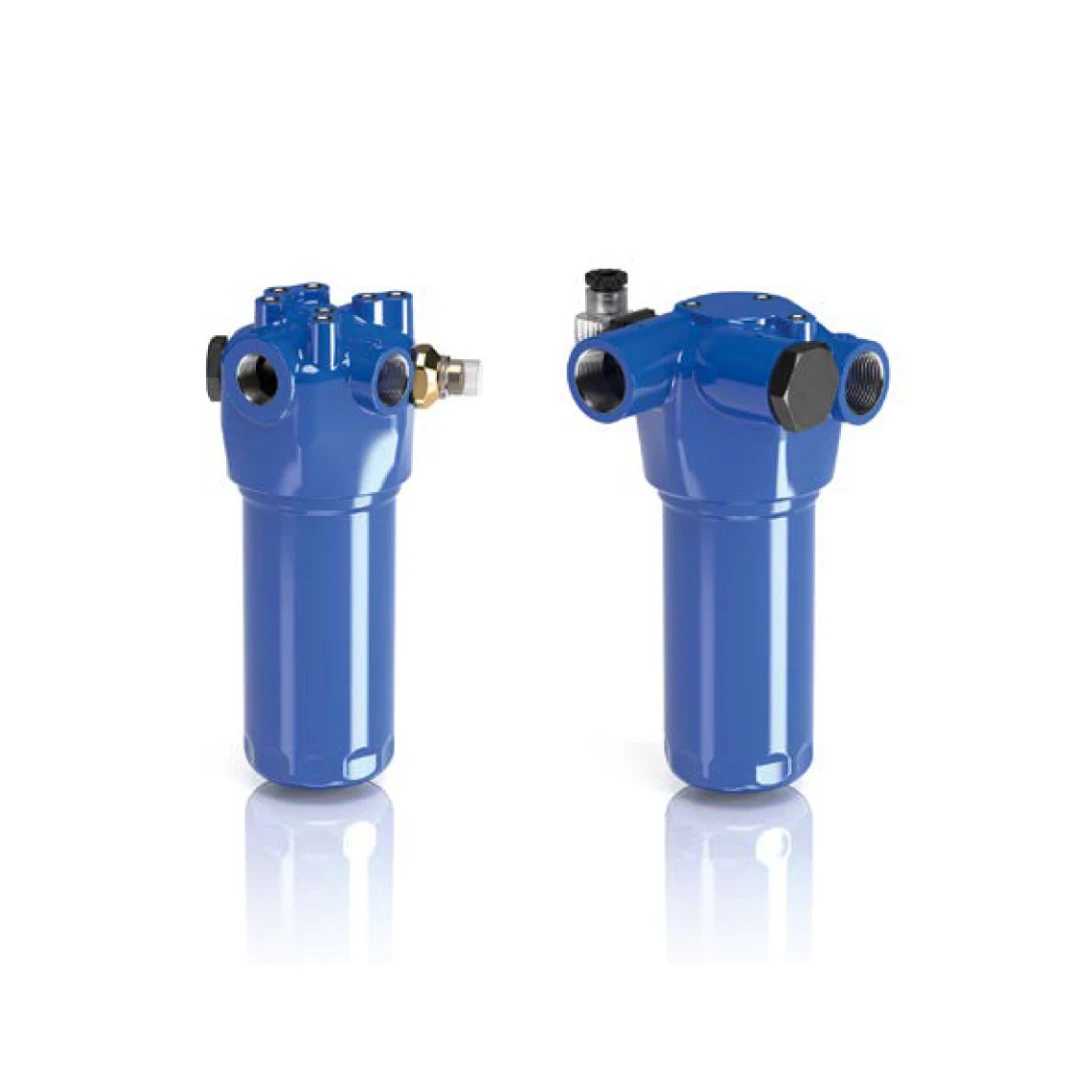

Filtro MP Serie LMP 112-123
Il Filtro MP Serie LMP 112-123 è una soluzione versatile per sistemi oleodinamici a bassa e media pressione, capace di gestire portate fino a 175 l/min e una pressione massima di lavoro di 80 bar. Costruito con testa in alluminio e contenitore in acciaio verniciato in cataforesi, offre elevata resistenza strutturale. È ideale per la protezione di componenti sensibili, l’impiego su macchine mobili e la filtrazione di refrigerante nelle macchine utensili, garantendo massima flessibilità tecnica grazie alle specifiche configurazioni multiporta.
I filtri della gamma MULTIPORT, tra cui il Filtro MP Serie LMP 112-123, rappresentano soluzioni versatili e altamente performanti, specificamente sviluppate per la trasmissione di potenza e per la protezione di componenti particolarmente sensibili all’interno dei sistemi idraulici operanti a bassa e media pressione. Tra gli utilizzi principali spicca anche la filtrazione intensiva del fluido refrigerante direttamente all’interno delle macchine utensili. Il circuito di filtrazione è progettato in modo che il flusso attraversi l’elemento filtrante muovendosi rigorosamente dall’esterno verso l’interno (direzione OUT to IN). Dal punto di vista dell’installazione, questi dispositivi vengono connessi in modo diretto alle linee dell’impianto idraulico servendosi di specifici raccordi standard, potendo contare su connessioni filettate di tipo femmina con diametri fino a 1 pollice, le quali consentono di gestire una portata massima di ritorno pari a 175 l/min.
Le configurazioni offerte trovano comune impiego lungo le linee di mandata, risultando compatibili con qualsiasi equipaggiamento industriale a bassa pressione e con un’ampia varietà di macchine mobili. La natura intrinsecamente multiporta e i numerosi schemi multifunzione a disposizione permettono agli ingegneri di configurare l’impianto in base al tipo di applicazione specifica. Lo stato di intasamento del filtro può essere costantemente monitorato tramite indicatori di pressione differenziale disponibili in versione visiva, elettrica o elettronica (come i modelli DLE, DTA, DVA, DVM).
La completezza della serie si esprime attraverso modelli strutturati per precise portate e schemi di connessione:
La solidità meccanica del componente è garantita dall’uso di una testa fabbricata interamente in alluminio e da un contenitore esterno in acciaio rinforzato con verniciatura protettiva in cataforesi per massimizzarne la resistenza. La componentistica interna relativa alla valvola di bypass è realizzata con materiali anticorrosione quali ottone e alluminio. Il range di temperatura operativa ammissibile si estende da -25°C a +110°C, supportato da guarnizioni di base in NBR (serie A) e varianti opzionali in FPM (serie V). I filtri della serie MULTIPORT sono progettati esclusivamente per il montaggio in posizione verticale.
Le massime prestazioni operative consentono di operare in continuo a pressioni di 8 MPa (80 bar). I severi collaudi confermano l’eccezionale affidabilità dell’unità: pressione di test eseguita a 12 MPa (120 bar), pressione di scoppio minima garantita a 24 MPa (240 bar) e una straordinaria tolleranza alla fatica validata tramite test a pressione pulsante di 1.000.000 di cicli. La valvola di bypass, dove installata, presenta una pressione di apertura di 0.35 MPa (3.5 bar) con una tolleranza ristretta del 10%. L’elemento filtrante, dimensionato per sostenere in sicurezza un differenziale di pressione di 20 bar, viene offerto in esecuzioni in microfibra inorganica (da 3 a 25 micron), rete metallica (da 25 a 90 micron) e carta impregnata in resina (10 o 25 micron).
| Caratteristica | Valore |
|---|---|
| Pressione massima di lavoro | Fino a 8 MPa (80 bar) |
| Portata massima | Fino a 175 l/min |
| Materiale Testa | Alluminio |
| Materiale Contenitore | Acciaio verniciato in cataforesi |
| Materiale Valvola di bypass | Ottone – Alluminio |
| Pressione di apertura bypass | 0.35 MPa (3.5 bar) ±10% |
| Pressione di collaudo | 12 MPa (120 bar) |
| Pressione minima di scoppio | 24 MPa (240 bar) |
| Media filtrante supportata | Microfibra inorganica (3-25 µm), Rete metallica (25-90 µm), Carta impregnata (10-25 µm) |
| Direzione del flusso | Da Esterno a Interno (OUT to IN) |
| Guarnizioni disponibili | NBR (Standard) o FPM (Opzionale) |
| Intervallo di Temperatura | Da -25°C a +110°C |
