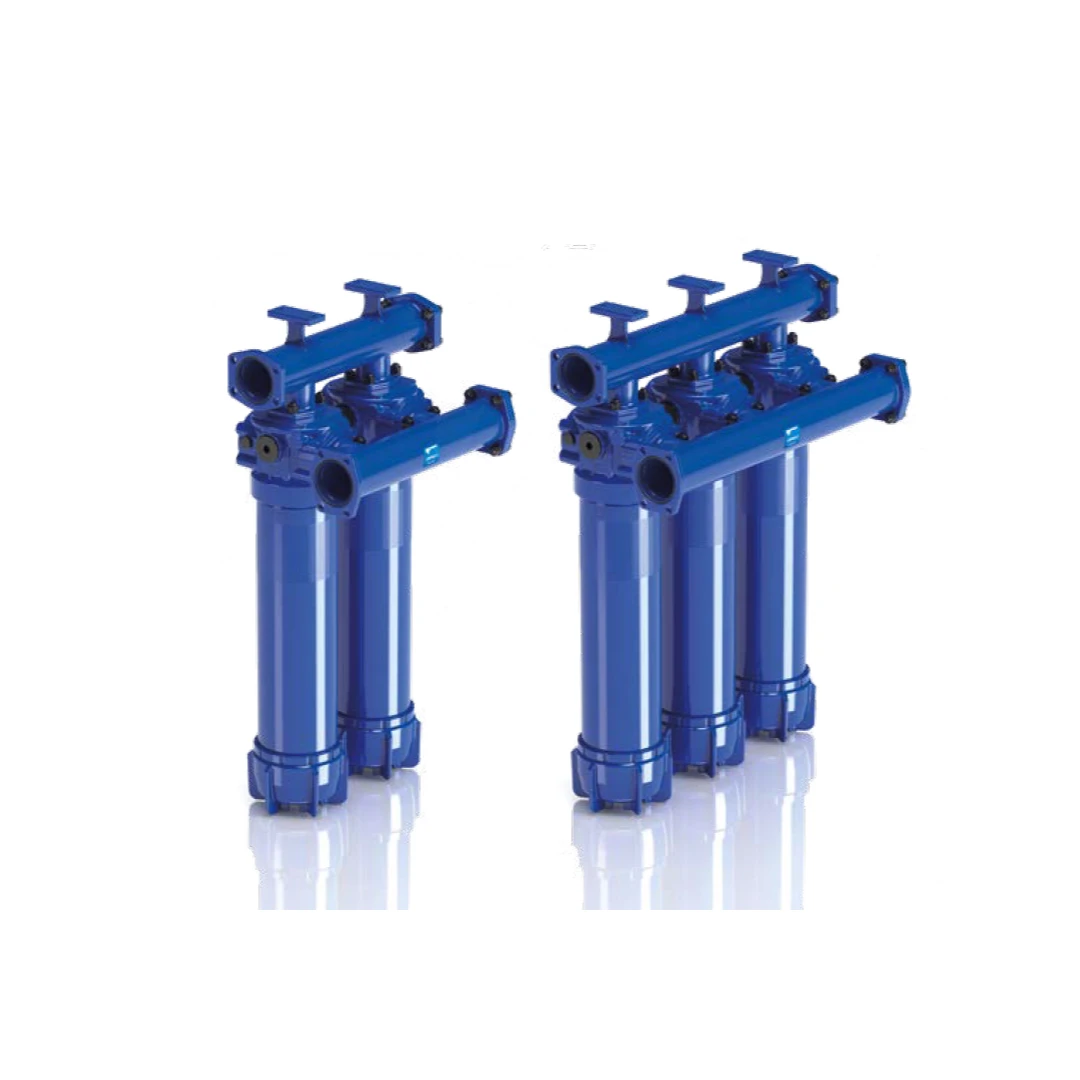

Filtro MP Serie LMP 902-903

Descrizione

La gamma Filtro MP Serie LMP 902-903 offre soluzioni ad alta capacità per la filtrazione in bassa e media pressione. Le unità sono collegate a un collettore per ridurre la caduta di pressione causata dal setto filtrante e per incrementare la vita utile dell’elemento filtrante. La connessione diretta alle linee del sistema avviene tramite raccordi idraulici flangiati da 4 pollici, adatti a portate massime di 3000 l/min. Il modello LMP 902 impiega quattro elementi filtranti della serie CU900, mentre il modello LMP 903 ne utilizza sei. A livello dimensionale e di peso, il filtro LMP 902 presenta un peso di 89.6 kg e un volume di 58 dm³, mentre il modello LMP 903 pesa 129.2 kg e ha un volume di 87 dm³.

Materiali e Connessioni

I filtri presentano una struttura robusta e ottimizzata per le applicazioni industriali. La testa e il contenitore del filtro sono realizzati in alluminio anodizzato, materiale che assicura resistenza e durabilità. I collettori sono costruiti in acciaio fosfatato saldato, garantendo una perfetta tenuta dell’intero assieme. I filtri operano in sicurezza avendo superato una pressione di prova di 30 bar, garantendo una pressione di scoppio minima di 60 bar e completando test di fatica a pressione pulsante di 1.000.000 di cicli tra 0 e 20 bar. Le guarnizioni fornite in configurazione standard sono in NBR (serie A), con l’opzione in FPM (serie V) per specifiche esigenze tecniche. Le configurazioni dei collettori supportano diverse disposizioni per le connessioni in ingresso (IN) e in uscita (OUT), tra cui le opzioni FA, FB, FC e FD, tutte provviste di flange da 4 pollici SAE 3000 psi.

Principio di Funzionamento e Performance

Il processo di filtrazione segue una direzione di flusso dall’esterno verso l’interno dell’elemento (Da OUT a IN). L’intervallo di temperatura operativa è compreso tra -25 °C e +110 °C per l’installazione in montaggio verticale. Il dimensionamento dei filtri dipende strettamente dalla viscosità cinematica del fluido e dalla densità; i test documentati considerano un fluido con viscosità cinematica di 30 mm²/s e densità di 0.86 kg/dm³. Con queste condizioni, per il modello LMP 902 la portata raggiunge i 3987 l/min utilizzando elementi in rete metallica, mentre il modello LMP 903 tocca i 4278 l/min con la medesima configurazione. Le curve di caduta di pressione sono calcolate in conformità alla norma ISO 3968 e variano in modo proporzionale con la densità del fluido idraulico.

Elementi Filtranti e Valvole

Gli elementi filtranti taglia 1000 sono progettati in rigorosa conformità alla normativa DIN 24550. Sono disponibili diversi gradi di filtrazione fine in microfibra inorganica (da 3 µm a 25 µm), rete metallica (da 25 µm a 90 µm) e carta. La serie prevede inoltre elementi per l’assorbimento dell’acqua (WA025) progettati per separare l’acqua libera dal fluido. Il sistema integra una valvola di bypass in acciaio con pressione di apertura predefinita a 3.5 bar, avente la funzione di scaricare la caduta di pressione eccessiva attraverso il media filtrante.

Applicazioni e Settori

Questi filtri sono impiegati principalmente nei circuiti di lubrificazione, nei sistemi di filtrazione dedicati e per la filtrazione off-line dei serbatoi. L’hardware è provvisto di porte di sfiato per evitare l’intrappolamento di aria nel sistema che andrebbe in circolo, e di porte di scarico per svuotare agevolmente l’alloggiamento prima degli interventi di manutenzione. Il monitoraggio del livello di intasamento è garantito dalla predisposizione per indicatori di pressione differenziale visivi, elettrici ed elettronici.

Tabella tecnica riepilogativa delle caratteristiche principali dei Filtro MP Serie LMP 902-903.
