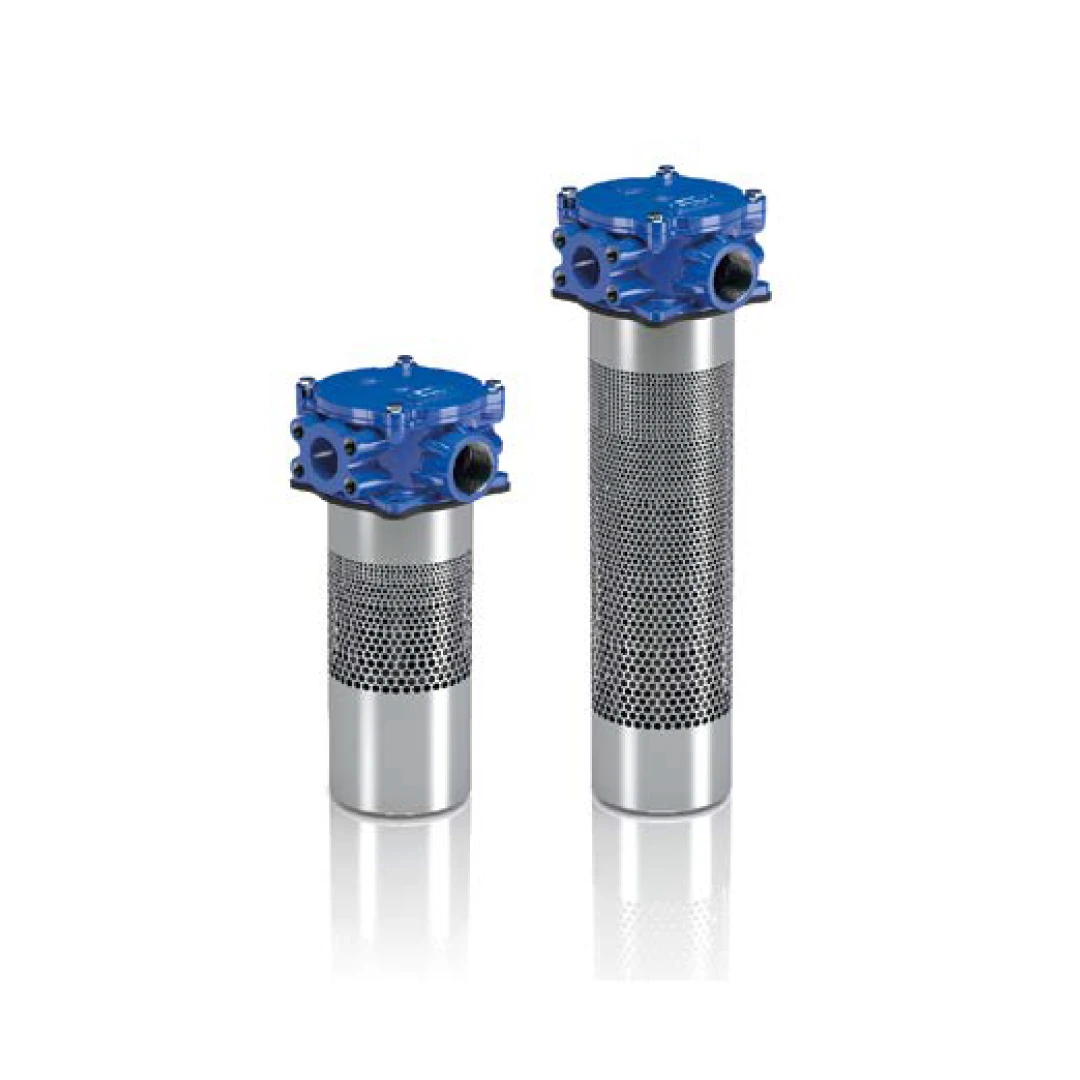

Filtro MP Serie MDH

Descrizione

Il Filtro MP Serie MDH costituisce una linea avanzata di prodotti per la filtrazione, specificamente sviluppata per una gestione compatta ed efficiente dei serbatoi idraulici. Progettati per l’installazione sul ritorno in posizione verticale, questi filtri possono essere montati in assetto semi-immerso oppure completamente immerso, garantendo la pulizia complessiva del sistema. Un aspetto fondamentale di questo design è la riduzione del volume e della velocità dell’aria che penetra nello spazio del serbatoio. Questa dinamica favorisce la rapida separazione dell’aria dal fluido, proteggendo il sistema dagli effetti negativi della contaminazione aerea, come risposte anomale, cavitazione, formazione di schiuma e rapida degradazione dell’olio. La filtrazione avviene con un percorso di flusso ottimizzato dall’interno verso l’esterno dell’elemento (IN to OUT). Ciò assicura che, durante le operazioni di manutenzione, il fluido contaminato rimanga intrappolato all’interno dell’elemento filtrante esausto, azzerando il rischio di reimmettere contaminanti residui nell’impianto.

Caratteristiche Costruttive e Materiali

La robustezza e l’affidabilità della serie MDH, inclusi i modelli MDH 250, derivano da una rigorosa selezione dei materiali costruttivi.

• Testata e coperchio: Realizzati interamente in Alluminio.
• Membrana anti-svuotamento (Anti-drain): Costruita in Poliammide, ha la funzione di ridurre il volume d’aria diretto al serbatoio.
• Diffusore: Realizzato in acciaio inossidabile AISI 430, è ottimizzato per promuovere la separazione dell’aria e minimizzare rumore e schiuma.
• Valvola di bypass: Costruita in Poliammide e Acciaio, interviene per alleviare eccessive cadute di pressione sul setto filtrante. Le pressioni di apertura disponibili sono 0.175 MPa (1.75 bar) ±10% oppure 0.3 MPa (3 bar) ±10%.
• Guarnizioni: Le configurazioni standard prevedono l’utilizzo di NBR (serie A), mentre le varianti opzionali impiegano FPM (serie V). Il range di temperature di esercizio è compreso tra -25°C e +110°C.

Parametri Operativi e Connessioni

Le prestazioni di questi filtri sul ritorno soddisfano requisiti operativi esigenti. La pressione massima di lavoro supportata è di 1 MPa (10 bar), con una pressione di test certificata a 1.5 MPa (15 bar) e una pressione minima di scoppio di 3 MPa (30 bar). Il collaudo a fatica (pressione pulsata) è garantito per 1.000.000 di cicli da 0 a 1 MPa (10 bar). Il filtro supporta portate elevate, fino a 500 l/min. Le interfacce di collegamento includono connessioni filettate femmina e flangiate fino a 1 1/2″. Il filtro può prevedere connessioni multiple per agevolare l’integrazione di diverse linee di ritorno o drenaggi in un singolo punto.

Elementi Filtranti e Varianti

Gli elementi di ricambio per la serie (come la famiglia DH250 per i filtri MDH 250) sono disponibili in diverse lunghezze costruttive, identificate dai codici 2 e 4. La varietà dei media filtranti permette un grado di filtrazione fine per raggiungere elevati livelli di pulizia nel serbatoio:

• Microfibra inorganica (Serie A): Elevata efficienza, disponibile con gradi di filtrazione da 3 µm (A03), 6 µm (A06), 10 µm (A10), 16 µm (A16) fino a 25 µm (A25).
• Rete metallica (Serie M): Per filtrazioni più grossolane o di sicurezza, con maglie da 25 µm (M25), 60 µm (M60) e 90 µm (M90).
• Carta impregnata in resina (Serie P): Disponibile in 10 µm (P10) e 25 µm (P25).

Applicazioni e Settori

Tra le opzioni accessorie figurano un tappo di riempimento opzionale (per aggiungere fluido pulito senza fori extra sul serbatoio), un’astina di livello dell’olio e una guarnizione piatta compatibile con molteplici tipologie di superfici di montaggio. Il monitoraggio è assicurato tramite indicatori di intasamento visivi, elettrici, elettronici e di pressione differenziale. Date le spiccate caratteristiche di ingombro e affidabilità, le applicazioni più comuni del filtro riguardano le attrezzature industriali heavy duty (impieghi gravosi) e le grandi macchine mobili, specialmente dove lo spazio destinato al serbatoio risulta limitato.

Tabella tecnica riepilogativa delle caratteristiche principali dei Filtro MP Serie MDH.
