Filtro MP Serie MFB

Descrizione

La gamma di componenti di ritorno è specificamente progettata per garantire la protezione dei serbatoi contro i livelli di contaminazione provenienti dai circuiti del sistema. Il design strutturale consente un’integrazione diretta all’interno dei serbatoi stampati. Per l’installazione, il posizionamento previsto è rigorosamente in configurazione verticale. Grazie al design progettato per l’installazione in posizione immersa o semi-immersa, è possibile ottimizzare e risparmiare spazio utile all’interno del serbatoio.

Durante l’esercizio, la direzione del flusso attraverso l’elemento filtrante segue rigorosamente il percorso dall’esterno verso l’interno, specificato come da OUT a IN. È un requisito fondamentale che l’uscita del filtro rimanga sempre completamente immersa nel fluido; questo previene la generazione di aerazione o la formazione di schiuma nociva all’interno del serbatoio oleodinamico.

Caratteristiche Costruttive e Varianti

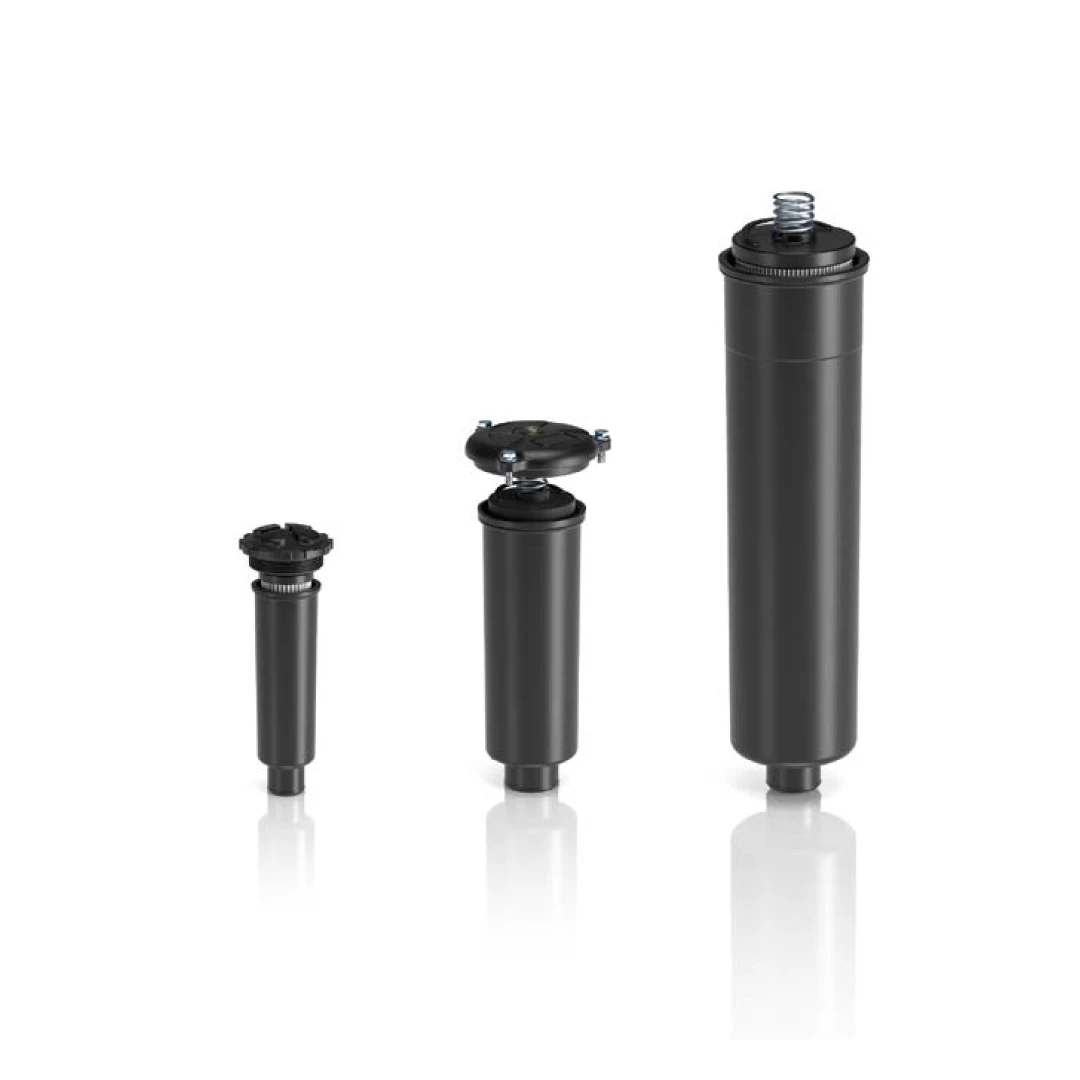

La linea di prodotti offre modularità attraverso diverse configurazioni dimensionali, identificate specificamente come i modelli MFB 020, MFB 030, MFB 100, MFB 180 e MFB 190. I materiali di costruzione differiscono in base al modello selezionato per massimizzare le prestazioni: la copertura è realizzata in Poliammide per i modelli 020, 030 e 100, mentre per le varianti 180 e 190 è impiegato l’alluminio. L’intera vasca (bowl), così come i terminali (caps) dell’elemento filtrante, sono stampati in Poliammide ad alta resistenza. Il sistema meccanico interno si avvale di molle realizzate in acciaio per molle dedicato. A livello di tenute, l’offerta standard include guarnizioni in NBR (serie A), con la possibilità tecnica di adottare guarnizioni in FPM (serie V) come opzione per fluidi e temperature specifiche. L’offerta prevede inoltre versioni differenziate del coperchio superiore: senza coperchio (Versione 1), con coperchio flangiato tipo MPF (Versione 2) e con coperchio filettato tipo MPT (Versione 3).

Specifiche Operative e di Sicurezza

I parametri operativi indicano una capacità di pressione massima di lavoro fino a 0.8 MPa (8 bar). I test di tenuta confermano una pressione di prova di 1.2 MPa (12 bar) e un limite di pressione di scoppio minima pari a 2.4 MPa (24 bar). Il componente è validato contro l’usura mediante un test di fatica a pressione pulsante della durata di 1.000.000 di cicli, eseguiti con variazioni di pressione da 0 a 0.8 MPa (8 bar).

L’intervallo termico per il corretto funzionamento si estende da -25°C fino a un limite superiore di +110°C. Il sistema gestisce portate volumetriche importanti, raggiungendo un picco di 700 l/min. A tutela dell’integrità del setto filtrante, ogni unità integra una valvola di bypass progettata per alleviare le cadute di pressione eccessive. Le pressioni di apertura per tale valvola sono tarate con una tolleranza del ±10%, settate a 0.175 MPa (1.75 bar) o a 0.3 MPa (3 bar).

Applicazioni e Accessori

L’impiego principale di questa serie si colloca nell’ambito delle macchine mobili. Per conformarsi ai requisiti ISO di purezza del fluido, la gamma di setti filtranti copre molteplici gradi di finezza: microfibra inorganica (opzioni da 3, 6, 10, 16 e 25 µm), reti metalliche (da 25, 60 e 90 µm) e carta impregnata in resina (da 10 e 25 µm). Per installazioni in serbatoi particolarmente profondi, è possibile adottare un tubo di estensione opzionale, mentre l’impiego di un diffusore (anch’esso separato) abbatte efficacemente aerazione, rumore e fluttuazioni.

Tabella tecnica riepilogativa delle caratteristiche principali dei Filtro MP Serie MFB.
