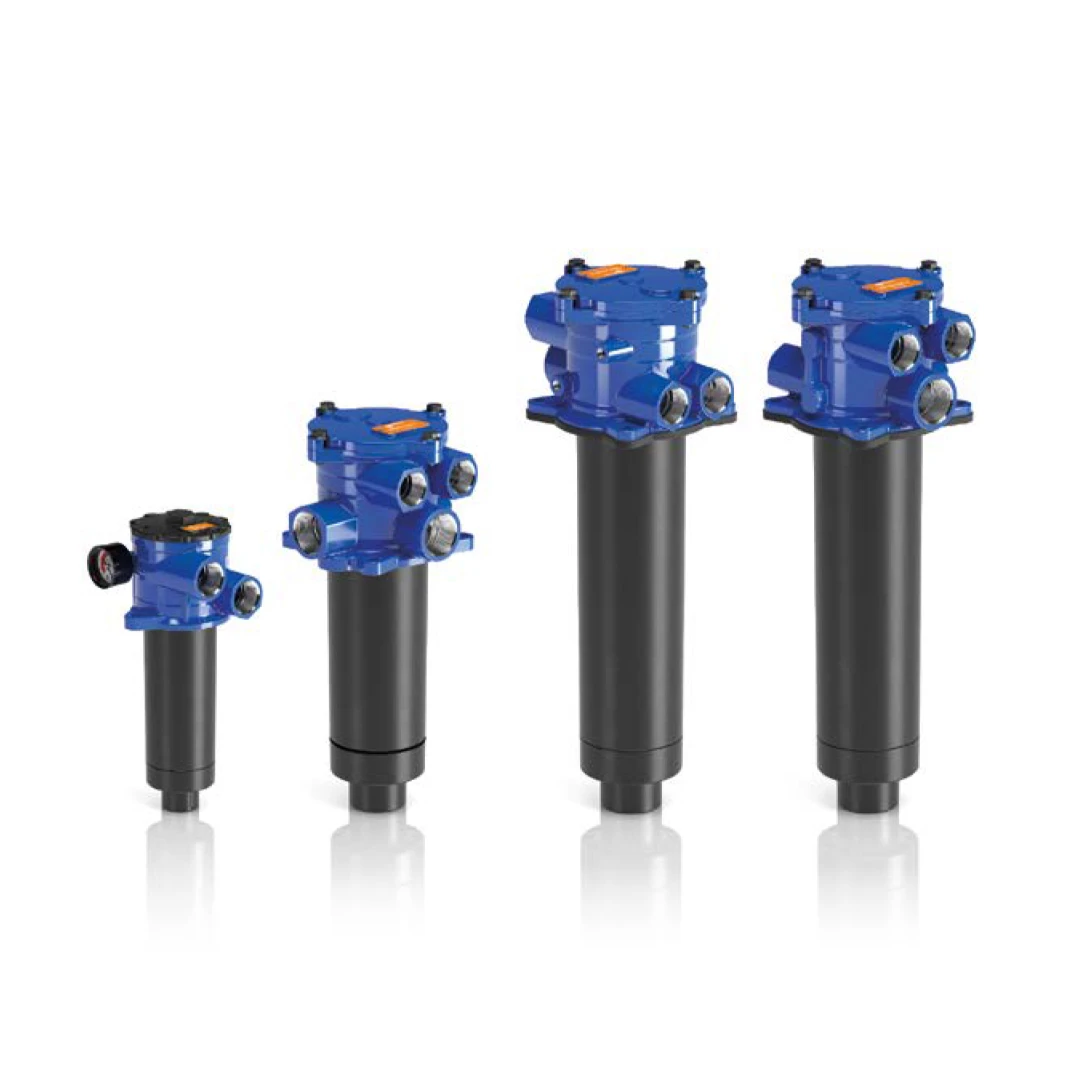

Filtro MP Serie MRSX

Descrizione

Dettagli Tecnici e Configurazioni del Filtro MP Serie MRSX

Il Filtro MP Serie MRSX è un filtro di ritorno e aspirazione progettato per l’impiego in sistemi idraulici dotati di due o più circuiti, siano essi ad anello aperto o chiuso. Il suo scopo primario è fornire olio pressurizzato, adeguatamente purificato tramite una filtrazione fine, direttamente alla pompa di alimentazione dei sistemi idrostatici. L’unità viene fissata direttamente al serbatoio, operando in posizione immersa o semi-immersa. È un requisito fondamentale che l’uscita del filtro rimanga costantemente immersa nel fluido per impedire l’aerazione o la generazione di schiuma all’interno del serbatoio. Il sistema integra diverse configurazioni di valvole per gestire efficacemente le variazioni di flusso e pressione operativa:

• Le valvole di bypass verso il serbatoio o verso la linea di aspirazione alleviano le cadute di pressione eccessive attraverso il media filtrante quando il flusso di ritorno è sufficientemente superiore al flusso di aspirazione.
• Una valvola di depressurizzazione interviene per ridurre la pressione all’interno del filtro durante le procedure di manutenzione.
• Una valvola anti-cavitazione, equipaggiata con un elemento filtrante di aspirazione addizionale, assicura il corretto afflusso di fluido alla pompa dei sistemi idrostatici durante le fasi di partenza a freddo o nel riempimento iniziale.

Caratteristiche Costruttive

La serie è strutturata per offrire un montaggio laterale sul serbatoio, una soluzione ideale per ottimizzare e risparmiare spazio a bordo delle macchine. A livello di materiali, la testata è realizzata in alluminio per tutti i modelli. Il coperchio varia a seconda del modello: in poliammide per il modello MRSX 116 e in alluminio per i modelli MRSX 165-166, mentre il contenitore del filtro è realizzato in poliammide. Tra le caratteristiche strutturali e di connessione si evidenziano:

• Connessioni di ritorno con filettatura femmina fino a 1 1/4″, capaci di gestire portate di ritorno massime di 250 l/min.
• Connessioni multiple progettate per accoppiare diverse linee di ritorno e aspirazione contemporaneamente.
• Una connessione di interfaccia MYclean, implementata per proteggere il prodotto e l’impianto dall’utilizzo di parti di ricambio non originali.
• Un involucro protettivo esterno studiato per ottimizzare il flusso attraverso l’elemento e per preservare l’efficienza dello stesso contro manipolazioni non corrette.
• Sistemi di monitoraggio integrabili con indicatori di intasamento visivi, elettrici ed elettronici.

Applicazioni e Settori

Queste unità di filtrazione trovano il loro impiego ottimale e più comune nelle macchine mobili equipaggiate con sistemi idrostatici a bordo. Le applicazioni tipiche e maggiormente frequenti includono minipale (skid steer loaders), sollevatori telescopici, dumper e spazzatrici stradali.

Specifiche dei Fluidi e Temperature

I filtri sono dimensionati per operare con una pressione massima di lavoro di 1 MPa (10 bar) e presentano una pressione di scoppio minima di 3 MPa (30 bar). I collaudi includono test di fatica severi con un milione di cicli a pressioni variabili da 0 a 1 MPa (10 bar). La finestra di temperatura di esercizio consentita per il fluido varia da -25°C fino a +110°C. Per quanto riguarda la ritenzione delle particelle, la filtrazione impiega elementi in microfibra inorganica (serie RSX) con gradi di filtrazione di 10 µm (A10), 16 µm (A16) e 25 µm (A25). Il flusso attraverso l’elemento filtrante è orientato dall’esterno verso l’interno (da OUT a IN). Le tenute sono fornite in NBR (serie A) come standard, con l’opzione di tenute in FPM (serie V) per necessità operative specifiche.

Tabella tecnica riepilogativa delle caratteristiche principali dei Filtro MP Serie MRSX.
