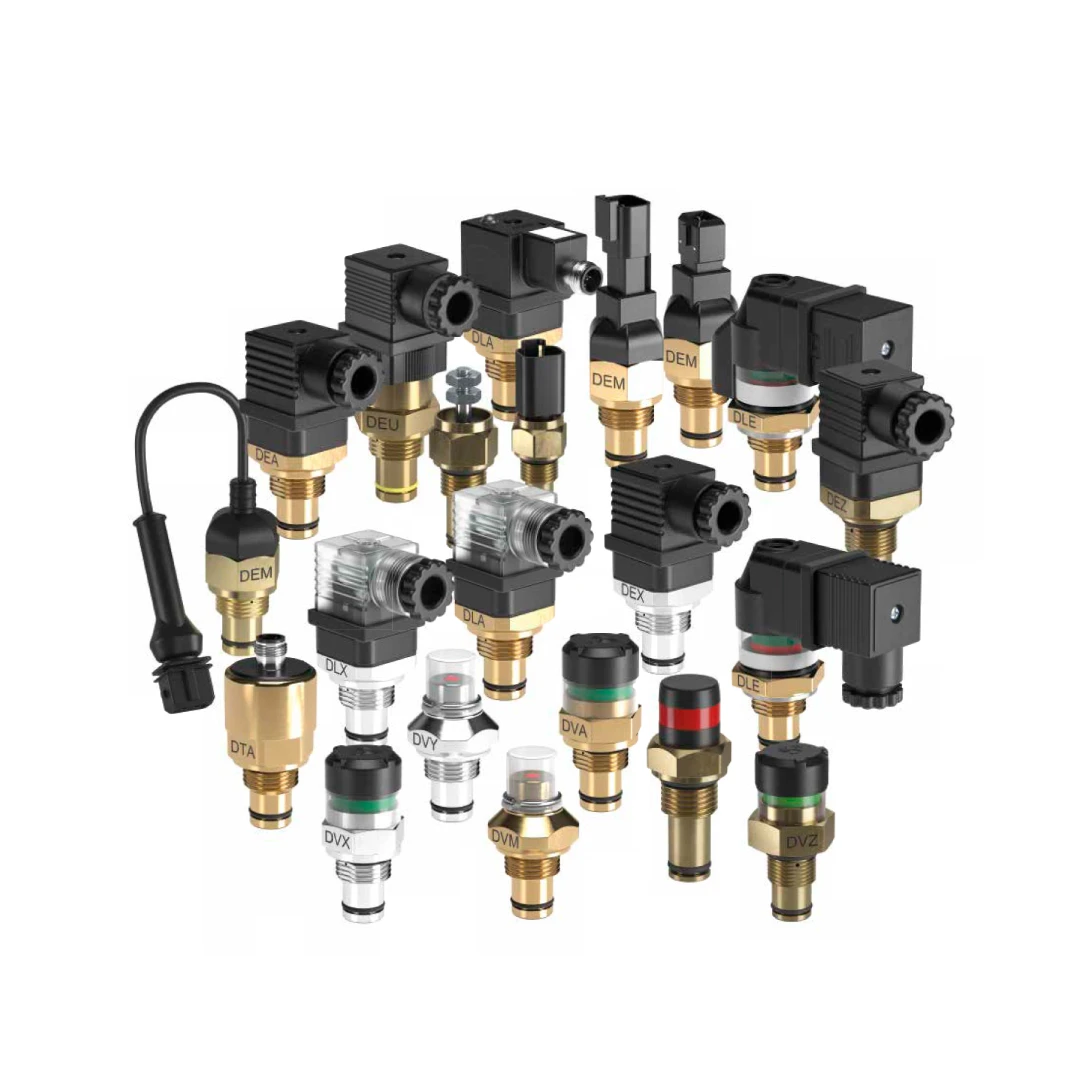

Indicatori di intasamento differenziali MP Filtri
Gli Indicatori di intasamento differenziali MP Filtri monitorano accuratamente l’efficienza dell’elemento filtrante misurando la pressione a monte e a valle nei circuiti oleodinamici. Disponibili nelle serie visiva, elettrica ed elettronica, supportano pressioni di lavoro fino a 700 bar e temperature estreme. Sono la soluzione ideale per le linee di pressione in impianti industriali complessi, garantendo totale compatibilità con oli minerali e fluidi sintetici. Offrono inoltre gradi di protezione fino a IP69K e certificazioni specifiche per atmosfere esplosive.
Gli Indicatori di intasamento differenziali MP Filtri sono dispositivi tecnici impiegati sulla linea di pressione per verificare l’efficienza e lo stato di usura dell’elemento filtrante. Il principio di funzionamento si basa sulla misurazione simultanea della pressione a monte (IN) e a valle (OUT) dell’elemento filtrante stesso. Attraverso il rilevamento della pressione differenziale, questi indicatori segnalano tempestivamente il raggiungimento del livello critico di intasamento, permettendo agli operatori di programmare la manutenzione ed evitare cali di prestazione nel circuito idraulico.
La gamma di Indicatori di intasamento differenziali MP Filtri si divide in quattro configurazioni primarie per adattarsi a specifiche architetture di controllo:
Dal punto di vista dei materiali costruttivi, i sensori standard presentano un corpo in ottone abbinato a una base in poliammide. Per gli ambienti altamente corrosivi e le applicazioni severe, sono disponibili modelli realizzati interamente in acciaio inossidabile (AISI 316L). L’interfaccia meccanica standard prevede attacchi speciali con dimensione G 1/2″.
Questi dispositivi sono progettati per una perfetta integrazione su un’ampia selezione di corpi filtro, tra cui filtri sul ritorno, filtri in aspirazione, filtri spin-on, filtri per bassa e media pressione (come le serie LMP e LMD) e filtri per alta pressione (serie FMP, FHP, FHM). Le versioni in acciaio inossidabile (serie DEX, DEZ, DLX, DLZ, DVX, DVZ) sono destinate a filtri ad alta pressione della gamma FZP, FZH e FZX, potendo sopportare pressioni massime di lavoro di 420 bar e picchi di 700 bar esclusivi per la serie FZH.
MP Filtri ha sviluppato anche una linea dedicata per operare in sicurezza all’interno di atmosfere potenzialmente esplosive. Le serie DEH dispongono di certificazioni globali ATEX, IECEx, EAC TR CU e INMETRO, con opzioni di protezione a sicurezza intrinseca (Ex ia IIC T4/T6) o antideflagrante (Ex d IIC T4/T6), coprendo classi di temperatura T4 (135°C) e T6 (85°C). Per soddisfare i requisiti del mercato nordamericano, sono presenti configurazioni con certificazione UL/CSA (Classe I Divisione 1, Classe II Divisione 1).
Gli Indicatori di intasamento differenziali MP Filtri offrono la massima affidabilità garantendo la piena compatibilità con oli minerali, fluidi sintetici e fluidi idraulici a base acquosa (HFA, HFB e HFC) nel rigoroso rispetto della norma ISO 2943. Per assicurare una tenuta idraulica ottimale, i componenti impiegano guarnizioni in elastomeri tecnici come HNBR, FPM o MFQ, selezionabili in base al fluido e alle condizioni termiche. Le temperature operative coprono un range standard che va da -25°C a +110°C. Le varianti specializzate per aree pericolose mantengono un’operatività impeccabile anche in condizioni gravose, estendendo il range da -60°C fino a +125°C.
La costruzione robusta si riflette anche nei gradi di protezione ambientale: gli indicatori partono dalle specifiche IP65, IP66 e IP67, arrivando fino ai livelli di isolamento assoluto IP68 e IP69K (secondo EN 60529 e ISO 20653). I margini di sicurezza ingegneristici sono altrettanto elevati, con pressioni di scoppio che raggiungono i 1260 bar per i modelli standard e fino a 2100 bar per gli speciali modelli in acciaio da 700 bar.
| Caratteristica | Valore |
|---|---|
| Tipologie disponibili | Elettrici (DE), Elettrici/Visivi (DL), Elettronici (DT), Visivi (DV) |
| Pressione massima di lavoro | Da 16 bar a 700 bar |
| Pressione di scoppio massima | Fino a 2100 bar (per serie 700 bar) |
| Materiali del corpo | Ottone, Acciaio inossidabile (AISI 316L) |
| Materiali guarnizioni | HNBR, FPM, MFQ |
| Temperature di esercizio | Standard: da -25°C a +110°C / ATEX: da -60°C a +125°C |
| Compatibilità fluidi (ISO 2943) | Oli minerali, Fluidi sintetici, fluidi acquosi HFA, HFB, HFC |
| Gradi di protezione | IP65, IP66, IP67, IP68, IP69K (EN 60529, ISO 20653) |
| Certificazioni disponibili | ATEX, IECEx, EAC TR CU, INMETRO, UL/CSA |
