Indicatori di livello visivi CLA UFI

Descrizione

Indicatori di Livello Visivi Serie CLA: Monitoraggio Affidabile per Serbatoi

La serie CLA di UFI Filters offre una soluzione robusta ed efficace per il controllo visivo del livello del fluido all’interno dei serbatoi di impianti oleodinamici. Questi accessori sono essenziali per garantire che il sistema operi sempre con la corretta quantità di olio, prevenendo malfunzionamenti dovuti a livelli insufficienti.

Caratteristiche Costruttive e Materiali

Gli indicatori CLA sono progettati per resistere agli ambienti industriali. La struttura principale è composta da:

• Parte Trasparente: Realizzata in Trogamid T, un materiale plastico tecnico che garantisce elevata trasparenza e resistenza chimica.
• Protezione Antiurto: Uno scudo in acciaio verniciato protegge la parte trasparente da impatti accidentali.
• Bulloni di Fissaggio: In acciaio zincato per resistere alla corrosione.
• Guarnizioni: Standard in NBR (Nitrile), con opzione in FKM (Fluoroelastomero) disponibile su richiesta per applicazioni con fluidi speciali o temperature elevate.

Specifiche Tecniche e Prestazioni

Gli Indicatori di livello visivi CLA UFI sono progettati per operare in condizioni specifiche:

• Pressione: Pressione massima di esercizio di 100 kPa (1 bar).
• Temperatura: Intervallo di temperatura di lavoro esteso da -20°C a +90°C.
• Compatibilità Fluidi: Piena compatibilità con fluidi idraulici classificati HH, HL, HM, HV e HTG secondo la norma ISO 6743/4.

Dimensioni e Varianti

La gamma si adatta a diverse configurazioni di serbatoio grazie a tre grandezze distinte basate sull’interasse dei fori di montaggio (quota H2):

• CLA 11: Interasse 76 mm, connessione metrica M10.
• CLA 12: Interasse 127 mm, connessione metrica M12.
• CLA 13: Interasse 254 mm, connessione metrica M12.

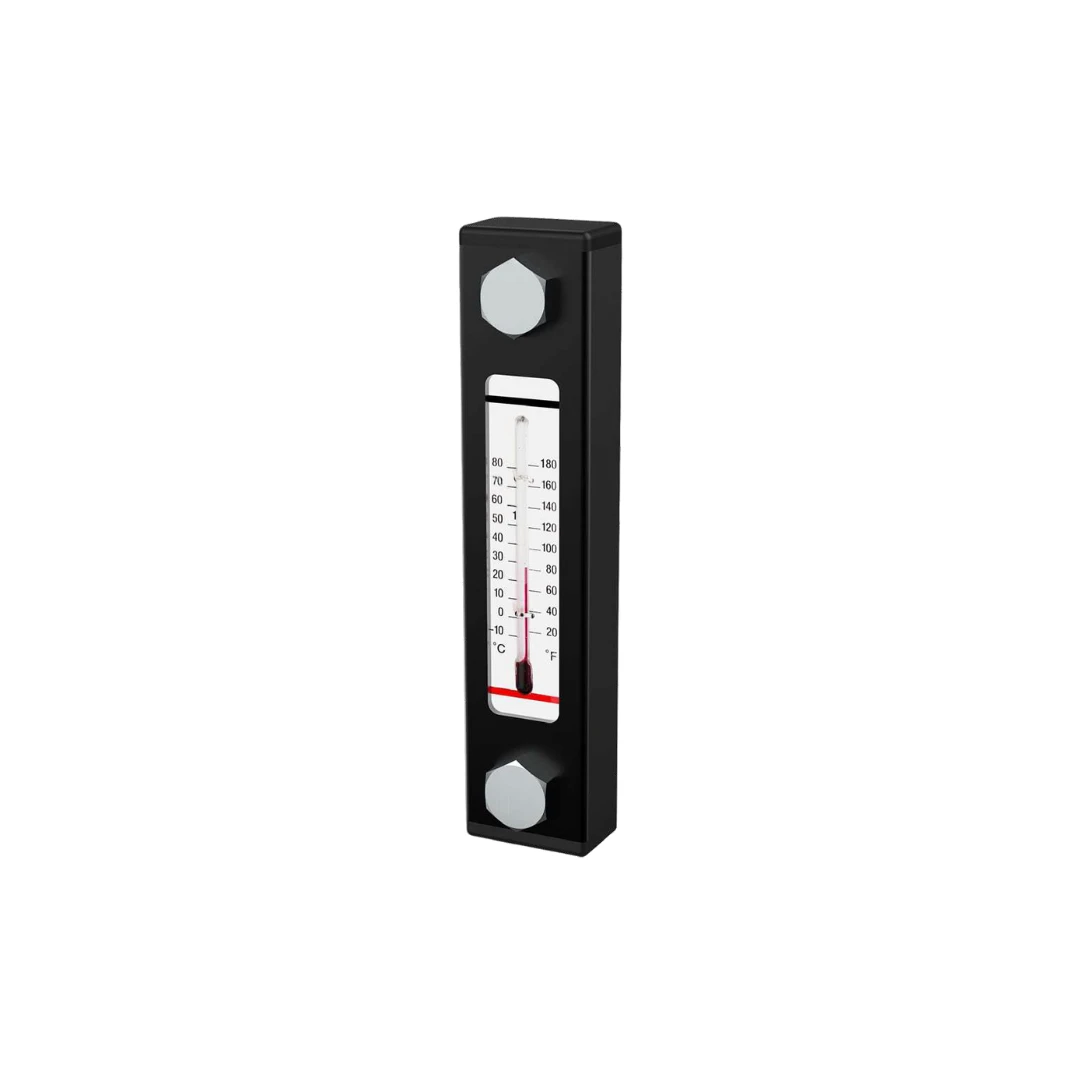

Opzione Termometro

Per un monitoraggio completo, gli indicatori CLA possono essere forniti con l’opzione “T”, che integra un termometro a doppia scala (Celsius e Fahrenheit). Questa funzionalità permette di controllare simultaneamente il livello e la temperatura del fluido direttamente sul serbatoio.

Installazione

Il montaggio avviene tramite filettature metriche (M10 o M12 a seconda della taglia). La coppia di serraggio raccomandata per i bulloni di fissaggio è di 10 Nm, garantendo una tenuta sicura senza danneggiare i componenti.

Tabella tecnica riepilogativa delle caratteristiche principali dei Indicatori di livello visivi CLA UFI
