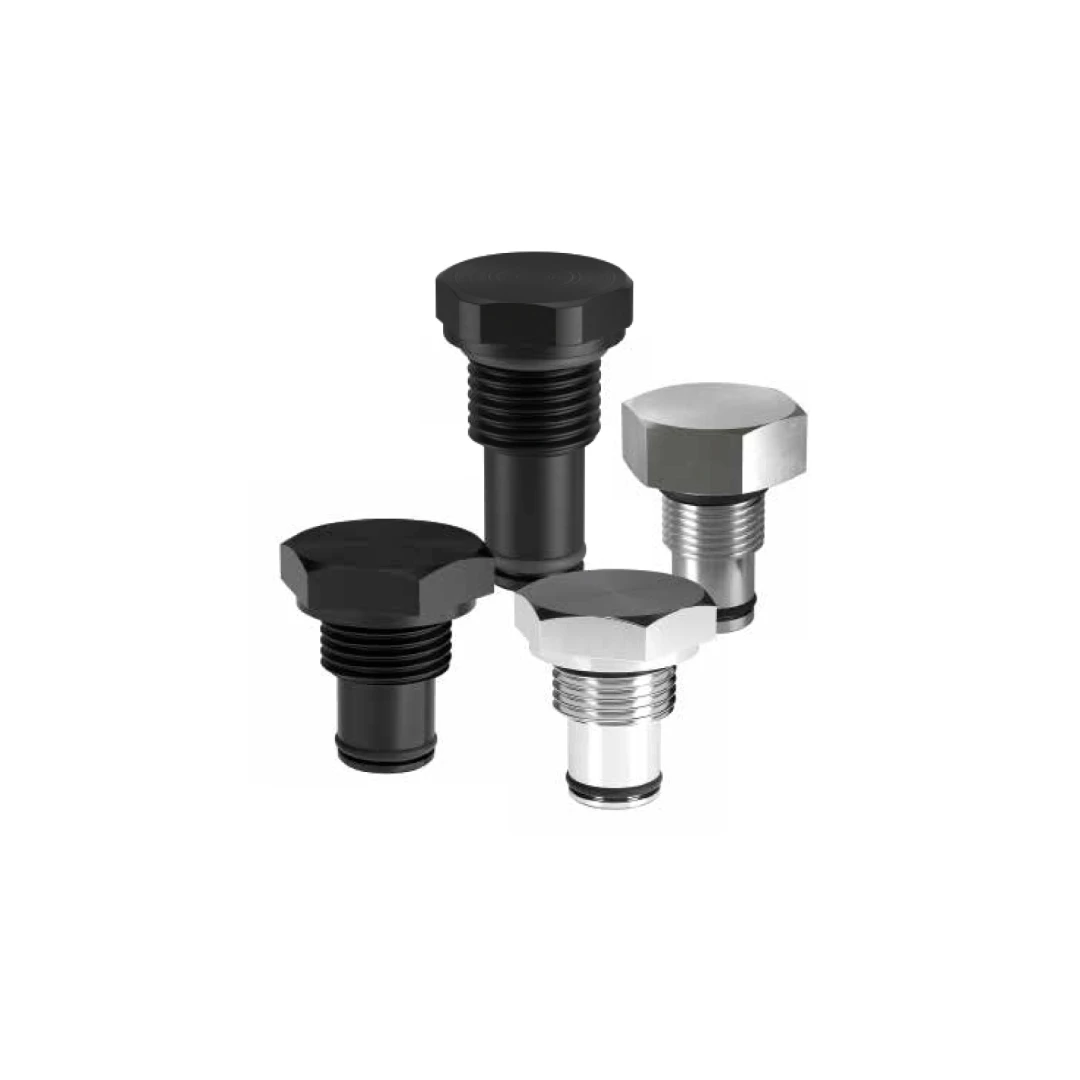

Tappi indicatori MP Filtri

Descrizione

I tappi per indicatori prodotti da MP Filtri rappresentano una soluzione tecnica essenziale per i sistemi di filtrazione avanzati, ingegnerizzati specificamente per le funzioni relative agli indicatori di intasamento e agli indicatori di vuoto.

Principio di Funzionamento

Progettati per l’integrazione diretta in circuiti oleodinamici, questi componenti agiscono come tappi di tenuta per le predisposizioni dei sensori. La loro architettura strutturale garantisce il mantenimento in pressione del circuito, sopportando carichi operativi severi che variano in base alla serie tecnica selezionata.

Caratteristiche Costruttive delle Serie

La gamma si articola in quattro varianti costruttive, ciascuna definita da materiali e tolleranze meccaniche precise:

• Serie T2: Realizzati con un solido corpo in acciaio fosfatato. Richiedono una chiave di manovra A/F 30 e supportano una coppia di serraggio massima di 50 N-m.
• Serie T4: Sviluppati con corpo in alluminio anodizzato, ideali per applicazioni dove il peso del componente è rilevante. Utilizzano una chiave A/F 19 con una coppia di serraggio massima limitata a 20 N-m.
• Serie X2: Costruiti interamente in acciaio inossidabile (Stainless Steel) AISI 316L. Questa variante ad alta resistenza è progettata per operare in sicurezza con pressioni fino a 420 bar. L’installazione prevede una chiave A/F 30 e una coppia di serraggio massima di 50 N-m.
• Serie X3: La soluzione top di gamma per altissime pressioni, realizzata in acciaio inossidabile AISI 316L e certificata per operare fino a 700 bar (esclusivamente per configurazioni FZH). Il serraggio richiede una chiave A/F 30 e una coppia massima di 110 N-m.

Specifiche delle Guarnizioni (Seals)

La perfetta tenuta idraulica e la compatibilità con i fluidi operativi sono assicurate da un’ampia selezione di mescole elastomeriche, facilmente identificabili tramite i codici di ordinazione:

• I modelli della serie T2 sono fornibili con guarnizioni in HNBR (codice T2 H) o in FPM (codice T2 V).
• La serie in alluminio T4 è equipaggiata esclusivamente con guarnizioni in NBR (codice T4 A).
• Le varianti in acciaio inossidabile della serie X2 offrono opzioni di tenuta in HNBR (X2 H), FPM (X2 V) e MFQ (X2 F) .
• Analogamente, i modelli per alta pressione della serie X3 consentono di scegliere tra mescole in HNBR (X3 H), FPM (X3 V) e MFQ (X3 F) .

Applicazioni e Settori di Riferimento

I componenti sono destinati all’uso esclusivo da parte di personale tecnicamente qualificato. Essendo parte integrante delle tecnologie MP Filtri per l’indicazione del vuoto e dell’intasamento , questi tappi sono distribuiti attraverso un vasto network globale che include Canada, Cina, Francia, Germania, India, Singapore, Emirati Arabi Uniti, Regno Unito e Stati Uniti, con quartier generale in Italia . È fondamentale che gli ingegneri e i tecnici rispettino rigorosamente i valori di coppia di serraggio indicati per prevenire danni strutturali (da 20 N-m a 110 N-m a seconda del modello). MP Filtri si riserva il diritto di apportare modifiche tecniche o commerciali ai modelli in qualsiasi momento, pertanto si raccomanda l’uso discrezionale da parte degli operatori qualificati.

Tabella tecnica riepilogativa delle caratteristiche principali dei Tappi indicatori MP Filtri.
