Testate per Filtri Spin-On Tipo SSF-25B

Descrizione

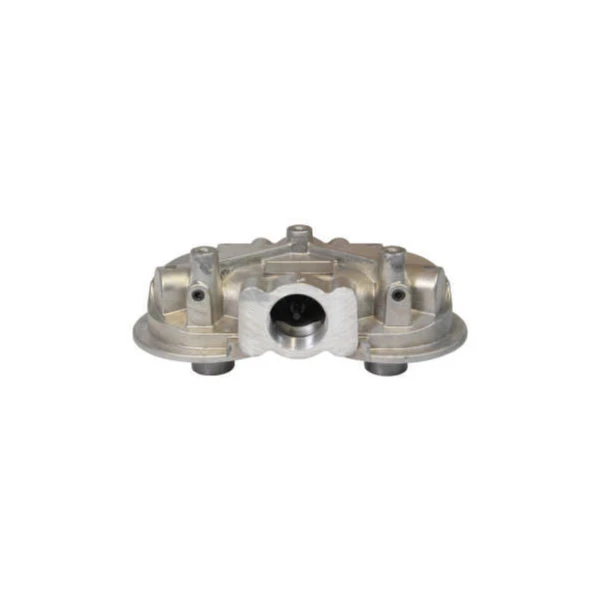

Testate in Linea Doppie con Attacco Dual Spigot Serie SSF-25B

Le Testate per Filtri Spin-On Tipo SSF-25B di Stauff rappresentano una soluzione ingegneristica versatile per la filtrazione idraulica in linea, configurata come testata doppia (Double Spin-On Filter Head). La peculiarità di questa serie risiede nella configurazione dell’attacco per l’elemento filtrante, progettato per massimizzare la flessibilità di impiego e la compatibilità con diverse cartucce standard di mercato.

Caratteristiche Costruttive e Design Dual Spigot

Realizzate con un corpo in alluminio, queste testate garantiscono leggerezza e resistenza strutturale. Il design prevede connessioni delle porte principali filettate G 1-1/2 (BSP). L’elemento distintivo della serie SSF-25B è il Dual spigot: un sistema di attacco doppio che combina due filettature concentriche per l’elemento filtrante:

• Filettatura esterna G 1-1/4.
• Filettatura interna 1-1/2-16 UN.

Questa caratteristica permette l’utilizzo di una vasta gamma di elementi filtranti spin-on senza necessità di adattatori aggiuntivi (serie SF-67 e SFC-57/58).

Prestazioni Idrauliche e Applicazioni

La serie SSF-25B è ottimizzata per operare efficacemente in diverse sezioni del circuito idraulico, garantendo prestazioni stabili fino a una pressione operativa massima di 12 bar (174 PSI).

• Applicazione su Linea di Ritorno: Le testate gestiscono portate elevate, fino a 454 l/min (120 US GPM), assicurando una filtrazione efficace del fluido prima del rientro nel serbatoio.
• Applicazione su Linea di Aspirazione: Il design interno minimizza le perdite di carico, permettendo l’uso in aspirazione con portate fino a 132 l/min (35 US GPM).

Configurazioni di Bypass e Monitoraggio

Per adattarsi alle specifiche esigenze di protezione del sistema, le testate offrono diverse opzioni per la valvola di bypass integrata:

• Codice 0: Nessun bypass (per applicazioni dove è richiesto il blocco totale in caso di intasamento; pressione differenziale max 5 bar).
• Codice B0.2: Valvola di bypass tarata a 0,2 bar (3 PSI), specifica per linee di aspirazione per prevenire la cavitazione.
• Codice B1.7: Valvola di bypass tarata a 1,7 bar (25 PSI), standard per linee di ritorno.

Inoltre, le porte per gli indicatori di intasamento (G 1/8) sono predisposte di serie, consentendo l’installazione immediata di manometri o pressostati per il controllo della saturazione dell’elemento.

Tabella tecnica riepilogativa delle caratteristiche principali delle Testate per Filtri Spin-On Tipo SSF-25B.
