Codoli a Saldare di Testa per Tubo Gas Oleo Tecnica

Descrizione

Caratteristiche Generali e Pressioni di Esercizio

I Codoli a Saldare di Testa per Tubo Gas Oleo Tecnica sono progettati per garantire tenuta e affidabilità nei sistemi oleodinamici. La pressione di esercizio massima raccomandata è calcolata in base alla flangia abbinata, mentre la massima pressione di lavoro dell’intero sistema è determinata direttamente dallo spessore e dalla qualità dell’acciaio del tubo utilizzato. I componenti sono suddivisi in due categorie principali di resistenza: la Serie 3000 e la Serie 6000.

Nella Serie 3000, le pressioni massime di esercizio raccomandate variano in base alla grandezza del codolo: si attestano a 345 Kg/cm² per i diametri da 1/2″, 3/4″ e 1″; scendono a 276 Kg/cm² per la grandezza 1″ 1/4; e si stabilizzano a 207 Kg/cm² per i formati maggiori da 1″ 1/2 e 2″.

Nella Serie 6000, destinata a impieghi più gravosi, la pressione massima di esercizio raccomandata raggiunge i 414 Kg/cm² per le grandezze 1/2″, 3/4″ e 1″. Per i diametri superiori, i valori sono di 375 Kg/cm² (1″ 1/4), 320 Kg/cm² (1″ 1/2) e 250 Kg/cm² per il diametro massimo di 2″.

Specifiche Costruttive e Materiali

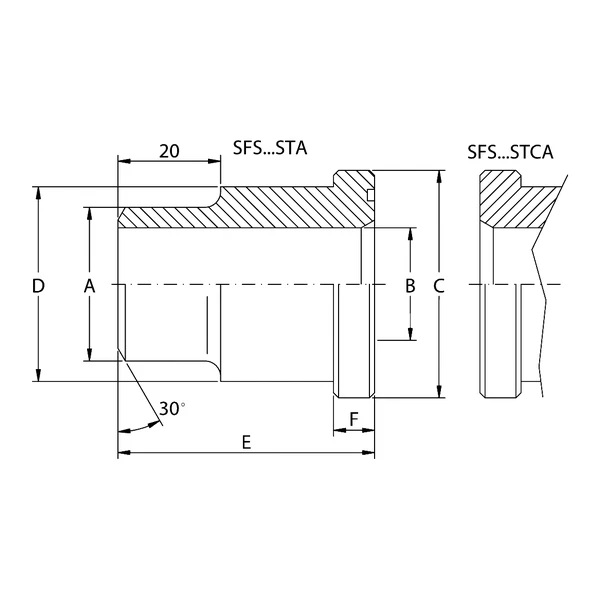

Questi codoli a saldare sono caratterizzati da un design con smusso a 30° per agevolare l’operazione di saldatura di testa sul tubo gas. Il peso dei componenti varia proporzionalmente alla grandezza e alla serie, partendo da un minimo di 0,08 Kg per i modelli da 1/2″, fino a raggiungere 0,80 Kg per i codoli Serie 6000 da 2″.

I materiali di costruzione previsti dalla documentazione tecnica permettono l’adattamento a diverse condizioni ambientali e di fluido. Le designazioni di base prevedono l’impiego di materiale A105 (o similare), identificato dai prefissi “SFS”, oppure l’utilizzo di acciaio inossidabile AISI 316L, identificato dal prefisso “SFX”.

Configurazioni di Tenuta e Designazione Ordini

I Codoli a Saldare di Testa per Tubo Gas Oleo Tecnica offrono flessibilità per quanto riguarda i sistemi di tenuta. È possibile ordinare i componenti in due varianti principali per ciascun materiale:

• Codolo con sede O-ring: designato con il suffisso “…STA” (es. SFS…STA per A105, SFX…STA per AISI 316L). Questa versione richiede l’utilizzo di specifici O-ring, le cui tipologie variano a seconda della grandezza (es. OR tipo 4075 per 1/2″, fino a OR tipo 4225 per 2″).
• Codolo senza sede O-ring: designato con il suffisso “…STCA” (es. SFS…STCA per A105, SFX…STCA per AISI 316L).

Tabella tecnica riepilogativa delle caratteristiche principali dei Codoli a Saldare di Testa per Tubo Gas Oleo Tecnica
