Codoli Ciechi Cetop Oleo Tecnica

Descrizione

Specifiche Generali e Settore di Applicazione

I Codoli Ciechi Cetop Oleo Tecnica (noti anche come CETOP blind adapters) sono componenti oleodinamici progettati per garantire l’intercettazione sicura e la tenuta stagna all’interno dei circuiti idraulici ad alta pressione. Inseriti nel contesto dei componenti idraulici e del controllo della contaminazione dei fluidi, questi adattatori ciechi rispondono a rigorose specifiche dimensionali e di tolleranza. L’architettura costruttiva assicura una perfetta integrazione nei blocchi e nelle flange standardizzate, rendendoli indispensabili per tecnici, ingegneri e manutentori che richiedono chiusure di linea affidabili, stabili e durature nel tempo.

Pressioni di Esercizio: Serie 250 e Serie 400

La gamma dei Codoli Ciechi Cetop Oleo Tecnica è suddivisa in due categorie principali in base alla pressione massima di esercizio raccomandata:

• Serie 250: Progettata per sostenere una pressione massima di esercizio di 250 Bar. Questa serie copre dimensioni che partono da 3/8″ fino a raggiungere i 4″, con pesi del componente che variano da un minimo di 0,04 kg per le grandezze inferiori fino a 5,54 kg per il formato da 4″.
• Serie 400: Concepita per applicazioni idrauliche più severe, garantisce un funzionamento sicuro fino a una pressione massima raccomandata di 400 Bar. Anche in questo caso le grandezze disponibili variano da 3/8″ a 4″, con quote costruttive e spessori (dimensioni A, C, E, F) adeguatamente maggiorati per resistere agli stress pressori più elevati.

Caratteristiche Costruttive e Designazione Materiali

Le varianti dei Codoli Ciechi Cetop si distinguono per il design della superficie di tenuta e per i materiali di costruzione, permettendo una selezione precisa in base alle esigenze dell’impianto:

• Varianti O-Ring: La designazione COD…C identifica il codolo cieco equipaggiato con apposita sede per O-ring, ottimizzato per garantire una tenuta ermetica contro le perdite di fluido. Le tipologie di O-ring compatibili coprono un’ampia gamma tecnica (es. 3068, 4075, 4100, fino ai grandi 6387 e 6350 per le misure da 4″).
• Varianti senza O-Ring: La designazione COD…CC identifica invece il codolo cieco senza sede per O-ring, adatto ad accoppiamenti specifici che non richiedono tale guarnizione.
• Materiali: La produzione standard avviene in acciaio carbonio A105 o similare. Per gli ambienti maggiormente aggressivi o che richiedono elevate proprietà anticorrosive, è disponibile la versione in acciaio inossidabile AISI 316L, identificata dall’aggiunta della lettera “X” nella nomenclatura (es. CODX…C per il modello con sede o-ring, CODX…CC per il modello senza sede).

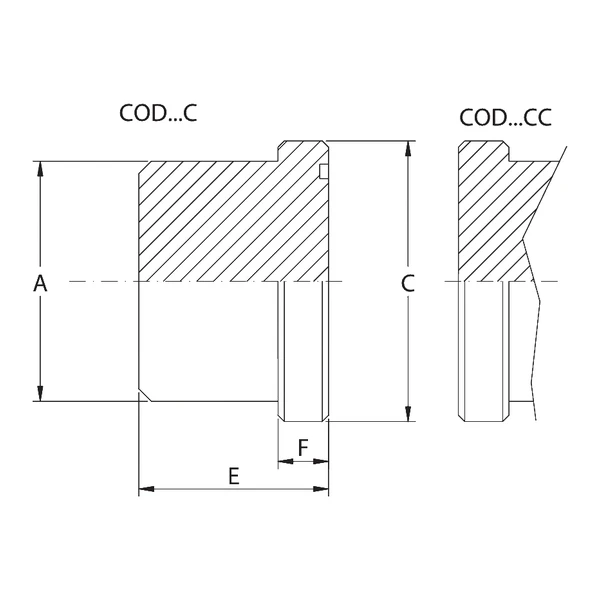

Dimensioni e Geometria

Le quote geometriche dei codoli variano strettamente in funzione della grandezza e della Serie (250 o 400). A parità di diametro nominale (es. 1″), le dimensioni A, C, E, e F presentano lievi differenze tra le due serie per gestire le differenze di carico idraulico. Questa variabilità strutturale assicura che ogni componente sia meccanicamente idoneo a supportare le specifiche portate e pressioni di progetto, mantenendo le performance stabili durante l’intero ciclo di vita dell’impianto oleodinamico.

Tabella tecnica riepilogativa delle caratteristiche principali dei Codoli Ciechi Cetop Oleo Tecnica

Codici prodotto
