Codoli Filettati Gas Cilindrico Doppia Sede O-R Lungo Oleo Tecnica

Descrizione

Architettura e Connessioni Idrauliche

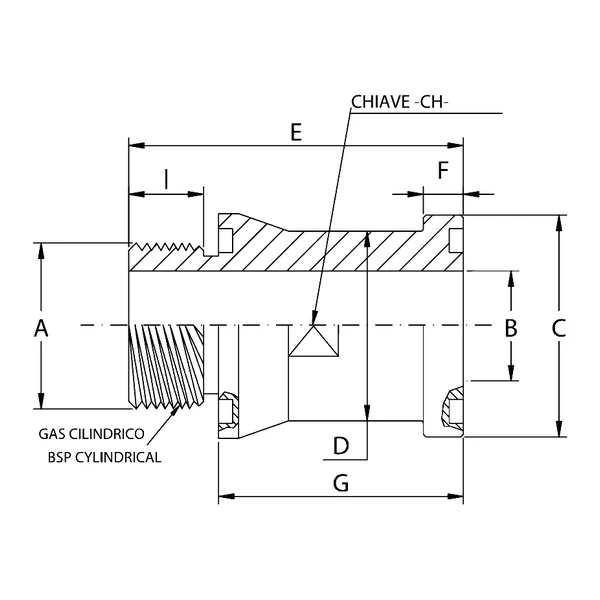

I Codoli Filettati Gas Cilindrico Doppia Sede O-R Lungo Oleo Tecnica costituiscono elementi di raccordo fondamentali nei sistemi oleodinamici, progettati per gestire flussi ad alta pressione. La geometria del componente presenta una filettatura BSP cilindrica (Gas Cilindrico) abbinata a una configurazione a doppia sede per guarnizione O-Ring, assicurando una tenuta ermetica superiore e minimizzando i rischi di trafilamento sotto stress idraulico. Il design prolungato (lungo) agevola l’installazione in spazi operativi complessi, mantenendo inalterate le performance meccaniche del circuito.

Specifiche Tecniche Serie 3000

La Serie 3000 è ingegnerizzata per tollerare pressioni massime di esercizio raccomandate che variano in funzione della grandezza nominale del codolo. Per i formati minori da 1/2″, 3/4″ e 1″, il sistema garantisce un rating di pressione pari a 345 Kg/cm². All’aumentare del diametro, le pressioni operative si assestano su 276 Kg/cm² per la misura da 1″1/4 e su 207 Kg/cm² per i modelli da 1″1/2 e 2″. Dal punto di vista ponderale, il peso dei raccordi della Serie 3000 scala in modo proporzionale: partendo da 0,32 Kg per la configurazione da 1/2″, raggiunge 1,76 Kg nella variante da 2″, riflettendo la densità del materiale necessaria per sopportare i carichi di pressione.

Specifiche Tecniche Serie 6000

Per applicazioni heavy-duty che richiedono sollecitazioni idrauliche estreme, la Serie 6000 offre prestazioni maggiorate e omogenee su tutta la linea. Indipendentemente dalla grandezza nominale – da 1/2″ fino a 2″ – ogni codolo filettato gas cilindrico doppia sede O-R di questa serie sopporta una pressione massima di esercizio raccomandata di 414 Kg/cm². Per sostenere tali valori, le quote dimensionali, in particolare lo spessore flangia e i diametri esterni, risultano incrementati. Di conseguenza, il peso specifico dei componenti aumenta, partendo da 0,33 Kg (1/2″) e raggiungendo i 2,29 Kg per il formato massimo da 2″.

Tipologie di O-Ring e Materiali Costruttivi

L’efficienza della doppia sede è garantita dall’impiego di specifiche tipologie di O-Ring calibrate per ogni grandezza. La serie adotta guarnizioni O-R tipo 4075 per le connessioni da 1/2″, tipo 4100 per 3/4″, tipo 4131 per 1″, tipo 4150 per 1″1/4, tipo 4187 per 1″1/2 e tipo 4225 per la connessione da 2″, indipendentemente dalla classe di pressione (Serie 3000 o 6000). A livello metallurgico, i componenti sono disponibili con due designazioni di materiale per coprire differenti necessità ambientali e di fluido: acciaio al carbonio A105 (o similare), identificato dal prefisso ordine SFS, trattato con rivestimento superficiale in zincatura Cr3 per protezione anticorrosiva standard; e acciaio inossidabile AISI 316L, identificato dal prefisso SFX, ideale per ambienti altamente aggressivi.

Tabella tecnica riepilogativa delle caratteristiche principali dei Codoli Filettati Gas Cilindrico Doppia Sede O-R Lungo Oleo Tecnica.
