Codoli Filettati Gas Cilindrico Doppia Sede O-ring Oleo Tecnica

Descrizione

I Codoli Filettati Gas Cilindrico Doppia Sede O-ring Oleo Tecnica costituiscono un elemento di giunzione fondamentale per la gestione dei fluidi in circuiti oleodinamici sottoposti a regimi di pressione medio-alti e altissimi. La configurazione geometrica prevede un attacco filettato Gas Cilindrico (BSP Cylindrical) combinato a un sistema di tenuta avanzato basato su una doppia sede O-ring. Questo assetto costruttivo garantisce l’assoluta impermeabilità del sistema e previene le perdite di fluido anche in condizioni di forte stress meccanico ed elevate escursioni pressorie.

Caratteristiche Costruttive e Materiali

La produzione standard di questi componenti impiega acciaio A105 o materiali con caratteristiche meccaniche similari (designazione SFS). Per applicazioni in ambienti chimicamente aggressivi o che richiedono una superiore resistenza alla corrosione, l’intera gamma è disponibile nella variante in acciaio inossidabile AISI 316L (designazione SFX). Indipendentemente dal materiale di base selezionato, tutti i codoli sono sottoposti a un trattamento di rivestimento superficiale tramite zincatura Cr3. Questo processo conferisce al componente una spiccata resistenza all’ossidazione e all’usura, prolungandone l’affidabilità operativa.

Specifiche Tecniche della Serie 3000

La Serie 3000 dei Codoli Filettati Gas Cilindrico Doppia Sede O-ring Oleo Tecnica è progettata per gestire pressioni di esercizio differenziate in stretta correlazione alla grandezza nominale del raccordo. Nello specifico, per le grandezze da 1/2″, 3/4″ e 1″, la pressione massima di esercizio raccomandata raggiunge i 345 Kg/cm2. All’aumentare del diametro, il limite pressorio si riduce in base all’area di spinta del fluido: la misura da 1″1/4 supporta fino a 276 Kg/cm2, mentre le versioni più grandi da 1″1/2 e 2″ garantiscono un’operatività sicura fino a 207 Kg/cm2. Il peso dei componenti varia da un minimo di 0,15 Kg (1/2″) fino a 1,10 Kg (2″).

Specifiche Tecniche della Serie 6000

Per i circuiti oleodinamici heavy-duty che operano in condizioni di altissima pressione, la Serie 6000 offre tenuta e integrità strutturale superiori. A differenza della serie 3000, la pressione massima di esercizio raccomandata per la Serie 6000 rimane fissa e costante a 414 Kg/cm2 per tutte le grandezze dimensionali, da 1/2″ fino a 2″. Questa uniformità prestazionale permette di standardizzare i componenti in sistemi complessi ad alta pressione senza dover declassare le capacità di tenuta nei tratti a diametro maggiore. I pesi risultano proporzionalmente superiori rispetto alla Serie 3000, oscillando tra 0,16 Kg e 1,76 Kg, al fine di far fronte alle maggiori sollecitazioni generate. Entrambe le serie condividono le medesime tipologie di O-ring (dal tipo 4075 al tipo 4225), razionalizzando così l’approvvigionamento dei ricambi.

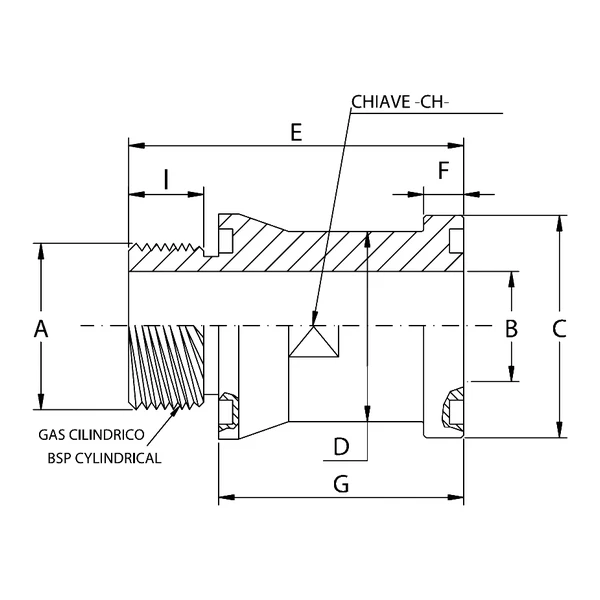

Tabella tecnica riepilogativa delle caratteristiche principali dei Codoli Filettati Gas Cilindrico Doppia Sede O-ring Oleo Tecnica

Codici prodotto
