Codoli Filettati Gas Conico Oleo Tecnica

Descrizione

I Codoli Filettati Gas Conico Oleo Tecnica rappresentano una soluzione di giunzione fondamentale per i sistemi oleodinamici che operano in condizioni di media e alta pressione. La progettazione meccanica di questi adattatori (identificati anche come BSP Tapered Threaded Adapters) assicura una tenuta idraulica ottimale nei circuiti fluidodinamici industriali.

Specifiche e Serie di Pressione

Questi componenti sono strutturati in due principali categorie di impiego, in base alla pressione massima di esercizio raccomandata.
La Serie 3000 garantisce prestazioni differenziate in funzione della grandezza nominale. Per le dimensioni da 1/2″, 3/4″ e 1″, la pressione massima ammissibile raggiunge i 345 Kg/cm². Aumentando il diametro a 1″1/4, la pressione di esercizio si attesta a 276 Kg/cm², scendendo proporzionalmente a 207 Kg/cm² per le grandezze maggiori da 1″1/2 e 2″.
La Serie 6000, al contrario, è stata specificamente progettata per le applicazioni maggiormente gravose, offrendo una tenuta costante a pressioni notevolmente più elevate. Indipendentemente dalla grandezza nominale, compresa nell’intero intervallo tra 1/2″ e 2″, la pressione massima di esercizio raccomandata è uniformemente e rigorosamente stabilita a 414 Kg/cm², garantendo in questo modo un fattore di sicurezza eccellente per i sistemi idraulici di elevata potenza.

Caratteristiche Costruttive e Materiali

Dal punto di vista metallurgico, i componenti vengono resi disponibili in due distinte leghe, al fine di adattarsi a molteplici ambienti operativi e fluidi di lavoro. La versione standard è realizzata in materiale A105 (o materiale similare). Per ambienti caratterizzati da un alto potenziale corrosivo o per specifiche esigenze impiantistiche, i codoli possono essere forniti in acciaio inossidabile AISI 316L.
Tutti i modelli in acciaio A105 presentano un trattamento di rivestimento superficiale tramite zincatura Cr3. Questo specifico processo conferisce un’eccellente resistenza all’ossidazione e all’usura nel tempo.

Configurazioni e Designazione

Il design tecnico dei Codoli Filettati Gas Conico prevede due architetture principali a livello di tenuta:

• Codolo con sede O-Ring: identificato dalle sigle SFS…GC (per A105) e SFX…GC (per AISI 316L). Questa configurazione ospita un anello per massimizzare l’ermeticità dell’accoppiamento.
• Codolo senza sede O-Ring: identificato dalle sigle SFS…GCC (per A105) e SFX…GCC (per AISI 316L), sviluppato per differenti standard di sigillatura meccanica.

Dimensioni e Installazione

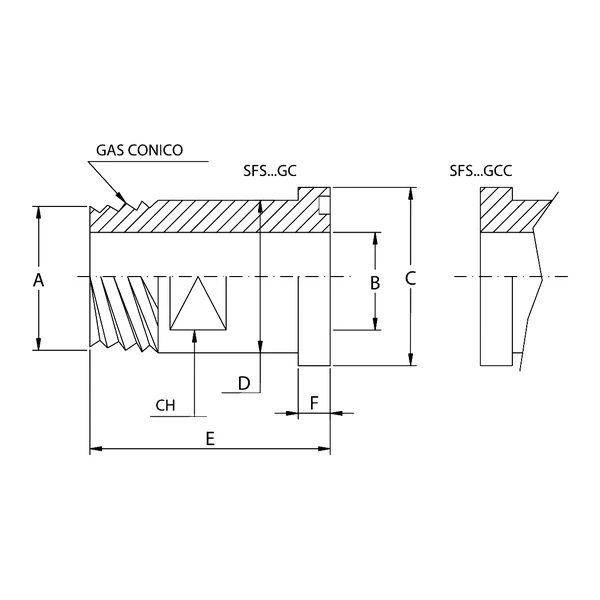

Il range dimensionale copre ampiamente le esigenze industriali, partendo dalla misura di 1/2″ fino ad arrivare a 2″. Le quote costruttive (A, B, C, D, E, F e la chiave CH) sono fornite con massima precisione ingegneristica. Il peso varia da un minimo di 0,11 Kg (modello SFS301GC da 1/2″) fino a un massimo di 1,45 Kg (modello SFS606GC da 2″ della Serie 6000). Gli O-Ring impiegati spaziano, a seconda del modello, dalla tipologia 4075 per le sezioni più piccole, fino alla tipologia 4225 per quelle di diametro maggiore.

Tabella tecnica riepilogativa delle caratteristiche principali dei Codoli Filettati Gas Conico Oleo Tecnica.
