Codoli Filettati Metrici Attacco DIN 3901-3902 Zincati Oleo Tecnica

Descrizione

Specifiche Tecniche e Standard di Conformità

I Codoli Filettati Metrici Attacco DIN 3901-3902 Zincati Oleo Tecnica rappresentano una soluzione tecnica di alta precisione progettata per garantire connessioni affidabili nei sistemi oleodinamici operanti ad alte pressioni. La rigorosa conformità agli standard metrici DIN 3901 e DIN 3902 assicura una perfetta intercambiabilità meccanica e una tenuta idraulica ottimale nei circuiti complessi, rispondendo appieno alle esigenze di ingegneri e progettisti del settore.

Caratteristiche Costruttive e Materiali

La costruzione dei componenti è studiata per massimizzare la resistenza alle sollecitazioni meccaniche. I modelli standard (designazione per ordine SFCE) sono realizzati in acciaio A105 o materiale similare. Per garantire una protezione superiore contro l’ossidazione e l’usura, questi codoli sono sottoposti a un processo di rivestimento superficiale tramite zincatura Cr3 (cromo trivalente), che offre eccellenti proprietà protettive rispettando i più recenti standard ambientali. Per le applicazioni che richiedono resistenze estreme agli agenti corrosivi, è disponibile l’esecuzione in acciaio inossidabile AISI 316L (designazione per ordine SFCEX).

Geometria e Sistema di Tenuta

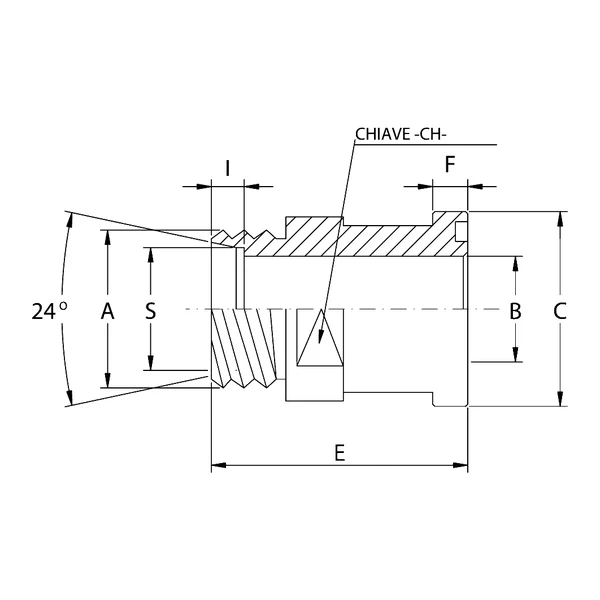

Il design tecnico include un profilo d’attacco con cono a 24°, parametro essenziale per consentire un centraggio perfetto e una distribuzione omogenea del carico meccanico durante le fasi di serraggio. Un elemento fondamentale per l’affidabilità dell’intero sistema è la presenza di un codolo equipaggiato con apposita sede per O-ring. Le guarnizioni O-ring variano a seconda della grandezza del componente (codici da 4075 a 4187), assicurando una tenuta ermetica del fluido idraulico anche in presenza di forti vibrazioni o di repentini picchi di pressione.

Performance e Pressioni di Esercizio (Serie 3000 e Serie 6000)

I Codoli Filettati Metrici Attacco DIN 3901-3902 Zincati Oleo Tecnica sono strutturati in due categorie di utilizzo, dimensionate per grandezze che spaziano da 1/2″ fino a 1″ 1/2 e filettature metriche comprese tra M22x1,5 e M52x2:

• Serie 3000: Sviluppata per applicazioni idrauliche di media e alta intensità. Le pressioni massime di esercizio raccomandate variano in base al diametro e alla configurazione costruttiva (tipo L o S), partendo da 160 Kg/cm² per dimensioni maggiori, passando per 210 e 280 Kg/cm², fino a raggiungere valori operativi di 315 e 350 Kg/cm² per le sezioni più compatte.
• Serie 6000: Ingegnerizzata per le condizioni di esercizio più estreme e gravose. Indipendentemente dalla grandezza nominale e dalla filettatura di connessione, l’intera gamma della Serie 6000 garantisce una pressione massima di esercizio raccomandata costante pari a 400 Kg/cm², fornendo il massimo grado di sicurezza nei circuiti heavy-duty.

Designazione per Ordine

La specifica del componente segue una nomenclatura precisa: il prefisso identificativo è “SFCE” per la serie in acciaio A105 con zincatura Cr3, mentre la variante in AISI 316L è indicata dal prefisso “SFCEX”. I codici identificano univocamente la serie di appartenenza, la tipologia (L/S), il passo metrico e la misura della chiave.

Tabella tecnica riepilogativa delle caratteristiche principali Codoli Filettati Metrici Attacco DIN 3901-3902 Zincati Oleo Tecnica

Codici prodotto
