Collare Completo Stauff Serie Pesante (Configuratore Kit)
Ottimizza il fissaggio oleodinamico con il Collare Completo Stauff Serie Pesante (Configuratore Kit). Progettato per carichi gravosi, il sistema Heavy Twin Series offre corpi in Polipropilene e Poliammide, anche con inserto in elastomero. Ideale per diametri da 6 a 42 mm, supporta installazioni su piastre a saldare o binari, e presenta minuteria in acciaio al carbonio e inossidabile. I codici base per configurare le famiglie disponibili sono: 4S-D (da 4006 a 4026.9) e 5S-D (da 5020 a 5042).
Il Collare Completo Stauff Serie Pesante (Configuratore Kit) rappresenta lo standard di eccellenza per il fissaggio di tubazioni in impianti oleodinamici ad alte prestazioni. Sviluppato specificamente per la configurazione Heavy Twin Series, questo sistema modulare assicura una presa stabile e riduce le vibrazioni in applicazioni industriali gravose.

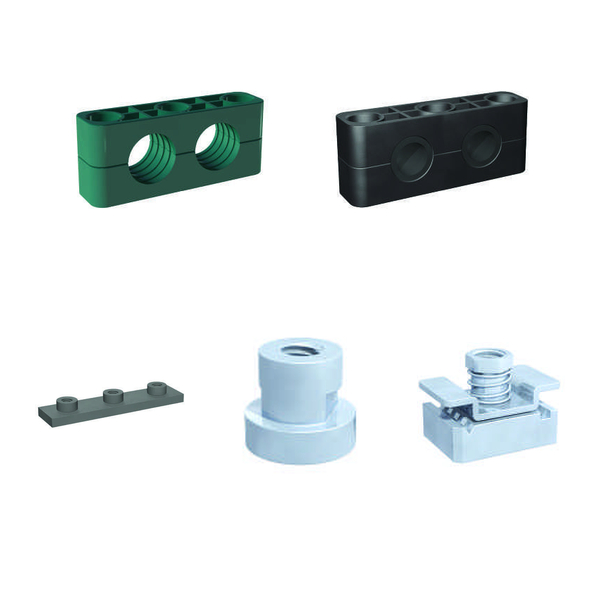

I corpi dei collari della Heavy Twin Series sono ingegnerizzati per offrire la massima resistenza meccanica e chimica. Sono disponibili con design profilato in due varianti polimeriche primarie: Polipropilene (Codice: PP) e Poliammide (Codice: PA). Per le applicazioni che richiedono uno smorzamento delle vibrazioni superiore, è possibile selezionare il design di tipo RI, dotato di inserto in elastomero integrato, parimenti disponibile in Polipropilene (PP-R) o Poliammide (PA-R). Su richiesta, la serie prevede anche il design di tipo H, caratterizzato da una superficie interna liscia senza spazio di tensione.
Il sistema copre un ampio spettro di diametri esterni, suddivisi in due gruppi dimensionali principali:
La modularità del Collare Completo Stauff Serie Pesante (Configuratore Kit) permette molteplici metodologie di installazione, adattabili a qualsiasi layout di impianto. I tecnici possono optare per un’installazione diretta tramite Piastra a Saldare Singola (Codice: SPAD), oppure per un montaggio su binario utilizzando dadi per binario di montaggio (Codice: GMV) o adattatori per binario a canale (Codice: CRA).
Per la chiusura superiore, i kit configurabili includono diverse combinazioni di montaggio:
La resistenza alla corrosione è garantita da un’ampia scelta di materiali e finiture superficiali per le parti metalliche. Le opzioni standard includono:
Sono inoltre disponibili molteplici combinazioni miste (da W10 a W19) per ottimizzare il rapporto costo/prestazioni, alternando componenti come piastre fosfatate e bulloneria zincata/nichelata o non rivestita a seconda delle specifiche necessità di installazione.
Tutti i componenti filettati del sistema sono selezionabili sia con filettatura metrica ISO (Codice: M) che con filettatura unificata a passo grosso UNC (Codice: U). Per ottimizzare la logistica in cantiere o in officina, STAUFF offre diverse opzioni di assemblaggio e kitting. La fornitura standard prevede i componenti forniti separatamente, ma in via opzionale è possibile richiedere i componenti pre-assemblati (Codice: A) o confezionati in kit completi (Codice: K).
| Caratteristica | Valore |
|---|---|
| Gruppi Dimensionali | 4S-D, 5S-D |
| Range Diametri Esterni | Da 6 mm a 42 mm |
| Materiali Corpo Collare | Polipropilene (PP), Poliammide (PA) |
| Design Corpo Collare | Profilato, Tipo RI (con elastomero), Tipo H (liscio, su richiesta) |
| Opzioni di Installazione | Piastra a saldare (SPAD), Dado per binario (GMV), Adattatore canale (CRA) |
| Fissaggio Superiore | Piastra di copertura + Bullone esagonale (DPAD-AS), Piastra sicurezza + Bullone impilamento (SIPD-AF) |
| Materiali Parti Metalliche | Acciaio Carbonio (W1, W2, W3), Acciaio Inox V2A (W4), Acciaio Inox V4A (W5), Finiture miste (W10-W19) |
| Tipologia Filettature | Metrica ISO (M), Unificata grossa UNC (U) |
| Kitting e Assemblaggio | Separati (Standard), Assemblati (A), In Kit (K) |
| Gruppo STAUFF | Diametro Esterno (mm) | Codice Base Modello |
|---|---|---|
| 4S-D | 6 | 4006/06 |
| 4S-D | 8 | 4008/08 |
| 4S-D | 10 | 4010/10 |
| 4S-D | 12 | 4012/12 |
| 4S-D | 12.7 | 4012.7/12.7 |
| 4S-D | 14 | 4014/14 |
| 4S-D | 15 | 4015/15 |
| 4S-D | 16 | 4016/16 |
| 4S-D | 17.2 | 4017.2/17.2 |
| 4S-D | 18 | 4018/18 |
| 4S-D | 19 | 4019/19 |
| 4S-D | 20 | 4020/20 |
| 4S-D | 21.3 | 4021.3/21.3 |
| 4S-D | 22 | 4022/22 |
| 4S-D | 25.4 | 4025.4/25.4 |
| 4S-D | 26.9 | 4026.9/26.9 |
| 5S-D | 20 | 5020/20 |
| 5S-D | 21.3 | 5021.3/21.3 |
| 5S-D | 22 | 5022/22 |
| 5S-D | 25 | 5025/25 |
| 5S-D | 26.9 | 5026.9/26.9 |
| 5S-D | 28 | 5028/28 |
| 5S-D | 30 | 5030/30 |
| 5S-D | 32 | 5032/32 |
| 5S-D | 33.7 | 5033.7/33.7 |
| 5S-D | 38 | 5038/38 |
| 5S-D | 42 | 5042/42 |
