Collari Aegi Serie Doppia Raggruppati

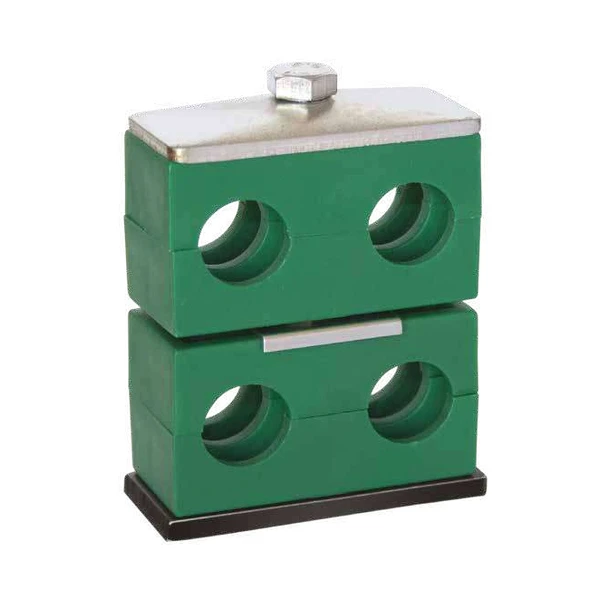

I Collari Aegi Serie Doppia Raggruppati offrono un fissaggio sicuro per tubazioni industriali e impianti oleodinamici. Realizzati in polipropilene, poliammide autoestinguente o gomma, coprono diametri da 6,4 mm a 42 mm. Questi sistemi di serraggio modulari, disponibili sia con interno liscio (tipo H) che sagomato, garantiscono un’elevata resistenza meccanica. Sono pienamente compatibili con piastre inferiori multiple e binari portanti per configurazioni complesse e ad alte prestazioni. I codici prodotto disponibili includono l’intera famiglia di modelli AD, MD, RD e relativi accessori di montaggio.
I Collari Aegi Serie Doppia Raggruppati costituiscono la soluzione ingegneristica standardizzata per il fissaggio strutturale di tubazioni in sistemi oleodinamici e reti di distribuzione fluidi. L’architettura costruttiva prevede tre diverse mescole, selezionabili in base all’ambiente operativo: polipropilene (identificativo serie AD) per impieghi generali, poliammide autoestinguente (identificativo serie MD) per ambienti ad elevato rischio termico, e gomma (identificativo serie RD) per la dissipazione delle vibrazioni meccaniche. Il range di serraggio copre diametri esterni del tubo da 6,4 mm (1/4″) fino a 42 mm (1 1/4″), classificati secondo i gruppi dimensionali DIN da 1 a 5.
Il corpo del collare è progettato in due varianti di presa per adattarsi a esigenze specifiche. È disponibile la versione con profilo interno liscio (tipo H), indicata per tubi flessibili dove l’attrito deve essere minimizzato, e la versione normale con profilo interno sagomato, ottimizzata per tubazioni rigide. La modularità del sistema prevede la fornitura dei componenti sia in formato semi-collare singolo (indicato con il suffisso “S”), sia in formato coppia-collare completa (suffisso “C”). Questa flessibilità permette l’adattamento a qualsiasi layout impiantistico e agevola la manutenzione.
L’assemblaggio richiede componenti di fissaggio dedicati. La base del blocco è costituita dalle piastre inferiori a saldare (ADPIN, disponibili per i gruppi da 1 a 5) o, per configurazioni in serie, dalle piastre inferiori multiple (ADPIM), progettate per ospitare fino a 5 collari paralleli. Superiormente, la chiusura è garantita dalle piastre superiori (ADPS). Il serraggio dei due semi-gusci avviene mediante viti a testa esagonale (ADVTE), con filettatura M6 per il gruppo 1 e M8 per i gruppi da 2 a 5. Per installazioni ad alto carico e massima sicurezza, si utilizzano piastre superiori di sicurezza (APMRSD) fissate con viti a testa esagonale allungata (ADVTEA).
Alternativamente alla saldatura diretta delle piastre inferiori, il sistema supporta l’ancoraggio su appositi binari portanti (serie ABINS). Questi profili, realizzati con uno spessore nominale di 2 mm, presentano una larghezza di 28 mm e sono declinati in tre altezze differenti (11 mm, 14 mm e 30 mm). L’interfaccia tra il collare e il binario è assicurata dallo speciale dado esagonale per il fissaggio su binari (ADESD), filettato M6 per configurazioni leggere (modello ADES-G 1) o M8 per i profili standard (modello ADESD 2).
| Caratteristica | Valore |
|---|---|
| Materiali Collari | Polipropilene (AD), Poliammide autoestinguente (MD), Gomma (RD) |
| Gruppi Dimensionali (DIN) | Gruppi da 1 a 5 |
| Range Diametri Tubi (Ø) | Da 6,4 mm (1/4″) a 42 mm (1 1/4″) |
| Profilo Interno | Tipo H (interno liscio) / Tipo normale (interno sagomato) |
| Varianti Corpo Collare | Semi-collare (…S) / Coppia-collare (…C) |
| Filettature Viti e Dadi | M6, M8 |
| Spessore Binari Portanti | 2 mm |
| Componente / Famiglia | Codici Serie Disponibili |
|---|---|
| Famiglia Collari Singoli (AD/MD/RD) | Famiglia completa da diametro 06-06 a 42-42 (es. AD1 06-06, MD2 14-14, RD5 42-42) |
| Famiglia Semi-collari (Suffisso S) | Tutte le combinazioni da AD1 06-06 S fino a AD5 1 1/4-1 1/4″ S |
| Famiglia Coppia-collari (Suffisso C) | Tutte le combinazioni da AD1 06-06 C fino a AD5 1 1/4-1 1/4″ C |
| Piastra Inferiore | ADPIN1, ADPIN2, ADPIN3, ADPIN4, ADPIN5 |
| Piastra Superiore | ADPS1, ADPS2, ADPS3, ADPS4, ADPS5 |
| Piastra Inferiore Multipla | ADPIM1, ADPIM2, ADPIM3, ADPIM4, ADPIM5 |
| Vite Testa Esagonale | ADVTE1, ADVTE2, ADVTE3, ADVTE4, ADVTE5 |
| Piastra Sup. di Sicurezza | APMRSD1, APMRSD2, APMRSD3, APMRSD4, APMRSD5 |
| Vite Testa Esag. Allungata | ADVTEA1, ADVTEA2, ADVTEA3, ADVTEA4, ADVTEA5 |
| Dado Fissaggio Binari | ADES-G 1, ADESD 2 |
| Binari Portanti | ABINS-1, ABINS-2, ABINS-3 |
