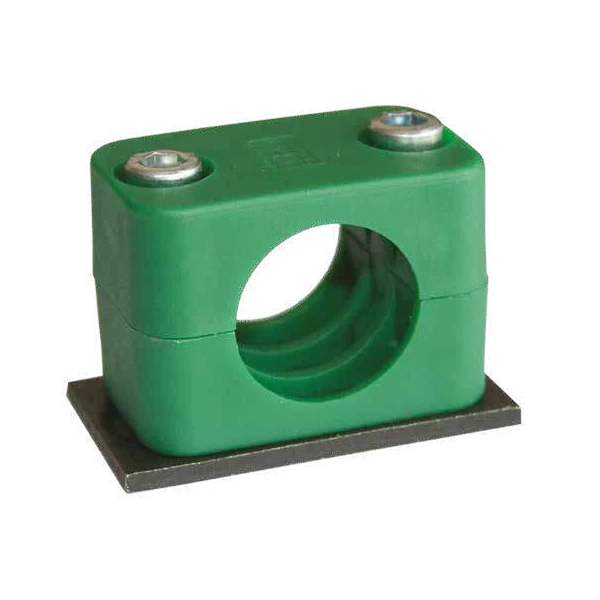

Collari Aegi Serie Standard Completi

Descrizione

Caratteristiche Costruttive e Funzionali

I Collari Aegi Serie Standard Completi rappresentano la soluzione ingegneristica ottimale per il bloccaggio e l’ancoraggio di tubazioni all’interno di impianti oleodinamici e industriali. Progettati secondo rigorosi standard dimensionali (conformità DIN), questi componenti assicurano l’assorbimento delle vibrazioni e la riduzione della rumorosità, mantenendo l’integrità del sistema fluidico sottoposto a pressione continua.

Componenti del Sistema di Fissaggio

Ogni kit appartenente ai Collari Aegi Serie Standard Completi è fornito con tutti gli elementi necessari per un’installazione immediata e sicura. Il sistema completo comprende i seguenti elementi strutturali:

• Semigusci (A…..S): l’elemento centrale che avvolge la tubazione, sagomato per garantire una presa ferma senza danneggiare il tubo.
• Piastra di base (APIN): la piastra inferiore progettata per la saldatura o il fissaggio alla struttura portante dell’impianto.
• Rondelle (AROND): impiegate in coppia (2x) per l’ottimale distribuzione del carico di serraggio sulla superficie del semiguscio superiore.
• Viti di chiusura (AVTC): fornite in coppia (2x), queste viti garantiscono il serraggio del corpo. Il loro dimensionamento è variabile e scalato in base al gruppo, partendo da M6x20 per i gruppi inferiori fino a M6x60 per il gruppo di dimensioni massime.

Materiali e Varianti Costruttive

La versatilità d’impiego è garantita dalla disponibilità di quattro diversi materiali per la realizzazione dei semigusci, identificabili tramite specifici prefissi nel codice prodotto. La scelta del materiale dipende dalle temperature di esercizio, dai requisiti di sicurezza dell’impianto e dal livello di sollecitazione meccanica:

• Polipropilene (A): materiale standard che offre un eccellente bilanciamento tra resistenza meccanica e affidabilità generale.
• Poliammide autoestinguente (MA): formulazione specifica per ambienti soggetti a rigorose normative antincendio, garantendo importanti proprietà ignifughe.
• Gomma (RA): soluzione ad elevata elasticità, ideale per applicazioni che richiedono il massimo assorbimento di urti e vibrazioni severe sull’impianto.
• Alluminio (LA): lega metallica espressamente indicata per l’impiego in ambienti caratterizzati da temperature di esercizio elevate o stress meccanici di notevole intensità.

Specifiche Dimensionali e Gruppi

Il sistema di classificazione dimensionale si articola in sette gruppi distinti (identificati dal Gruppo 0 al Gruppo 6). Questa scalabilità permette di alloggiare in sicurezza tubazioni con diametro esterno (O.D.) compreso tra un minimo di 6 mm (equivalente a 1/8 di pollice) e un massimo di 50,8 mm (2 pollici). Le dimensioni costruttive della piastra e del corpo del collare (parametri identificati come a, b, c, d, e, f, s) crescono proporzionalmente con l’aumentare del gruppo, garantendo in ogni singola situazione un ancoraggio perfettamente proporzionato alla sezione del tubo da gestire.

Parametri Costruttivi e Quote

L’architettura del collare è definita da parametri geometrici estremamente precisi per assicurare la compatibilità con le infrastrutture esistenti. Lo spessore della base (quota “s”) è costantemente mantenuto a 3 mm per tutti i gruppi dimensionali. La larghezza della piastra (quota “b”) varia progressivamente dai 28 mm del Gruppo 0 ai 86 mm del Gruppo 6. L’interasse di foratura per le viti di serraggio (quota “c”) è calcolato accuratamente per distribuire in modo uniforme la forza di chiusura: parte da 20 mm nel Gruppo 1, arrivando a 66 mm nel Gruppo 6. La lunghezza totale della piastra di base (quota “f”) si estende dai 31,5 mm della configurazione minima agli 89 mm richiesti per il serraggio delle tubazioni da due pollici. Questa logica progressione dimensionale assicura che tutte le sollecitazioni meccaniche indotte dalle dinamiche dei fluidi vengano scaricate in modo controllato e sicuro sulla struttura portante. Il confezionamento standard a garanzia di fornitura prevede scatole da 50 pezzi per i gruppi da 0 a 3, e scatole da 25 pezzi per i gruppi più voluminosi da 4 a 6.

Tabella tecnica riepilogativa delle caratteristiche principali dei Collari Aegi Serie Standard Completi
